Mô-đun hình ảnh nhiệt LWIR 640x512 12μM cho tầm nhìn ban đêm cá nhân
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 | Sự tiêu thụ năng lượng | 0,8W |
---|---|---|---|
Dải quang phổ | 8~14μm | cao độ pixel | 12μm |
MẠNG LƯỚI | <40mK | Tỷ lệ khung hình | 25Hz/30Hz |
Điểm nổi bật | Mô-đun nhiệt LWIR 12uM,Mô-đun nhiệt LWIR nhìn đêm,Mô-đun hình ảnh nhiệt không được làm lạnh 12uM |

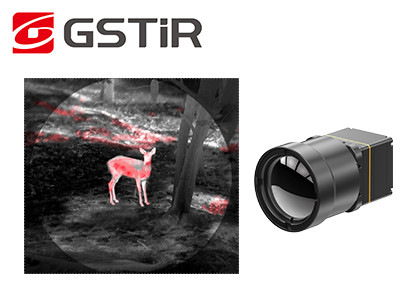

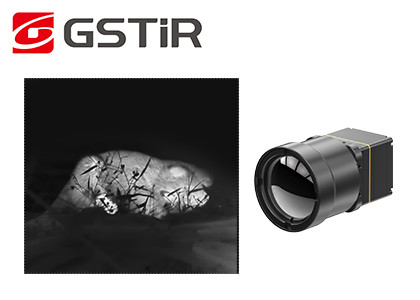

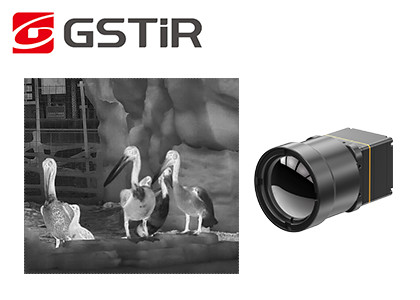

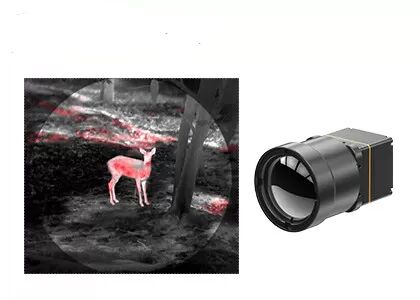

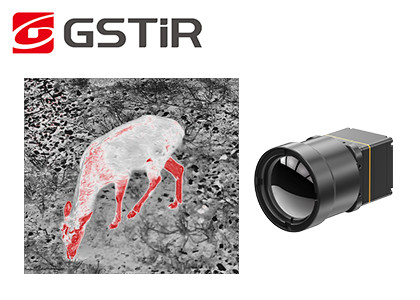

Mô-đun hình ảnh nhiệt LWIR 640x512 12μM cho tầm nhìn ban đêm cá nhân
Mô-đun nhiệt TWIN612 là sản phẩm mới được phát triển bởi Công nghệ cảm biến toàn cầu.Nó tích hợp đầu dò hồng ngoại không làm mát gói gốm 640×512/12µm.Với NETD<40mk điển hình, mô-đun nhiệt TWIN612 có thể hiển thị hình ảnh rõ ràng hơn, sắc nét hơn và chi tiết hơn.
Với phạm vi đo nhiệt độ -20℃~150℃/0~550℃, độ chính xác ±2℃ hoặc ±2% và tốc độ khung hình lên đến 30Hz, mô-đun nhiệt đảm bảo hình ảnh nhiệt mượt mà và phép đo nhiệt độ chính xác.
Mô-đun nhiệt TWIN612 có ưu điểm là thiết kế nhỏ gọn, cấu trúc trọng lượng nhẹ và mức tiêu thụ điện năng thấp tới 0,8w.Với thuật toán hình ảnh nâng cao và chức năng đo nhiệt độ, mô-đun nhiệt TWIN612 thể hiện hình ảnh ổn định hơn và nhiệt độ chính xác.
Quy trình đóng gói gốm tương tự như đóng gói kim loại, đây là công nghệ đóng gói máy dò hồng ngoại trưởng thành.So với bao bì kim loại, khối lượng và trọng lượng của máy dò được đóng gói sẽ giảm đi rất nhiều.Do đó, mô-đun nhiệt TWIN612 có thể được áp dụng cho các ngành công nghiệp có yêu cầu khắt khe về kích thước, trọng lượng và mức tiêu thụ điện năng.
- Kích thước nhỏ: 25,4mm×25,4mm×35mm
-Trọng lượng nhẹ: 25g
- NETD điển hình <40mk
- Hình ảnh nhiệt sắc nét, rõ ràng
- Tiêu thụ điện năng điển hình thấp tới 0,8W
Người mẫu | TWIN612/R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640×512 |
Kích thước điểm ảnh | 12μm |
Dải quang phổ | 8~14μm |
NETD điển hình | <40mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz/30Hz |
Thời gian khởi động | 6s |
Video tương tự | PAL/NTSC |
Video kĩ thuật số | YUV/BT.656/LVDS/USB2.0 |
Hiển thị hình ảnh | Tổng cộng 11 (Nóng trắng/Dung nham/Cung sắt/Nước/Sắt nóng/Y tế/Bắc cực/Cầu vồng1/Cầu vồng2/Nóng đỏ/Nóng đen) |
Thuật toán hình ảnh | NUC/3D/2D/DRC/EE |
Thông số kỹ thuật Điện | |
Giao diện bên ngoài tiêu chuẩn | 50pin_HRS |
Phương thức giao tiếp | RS232/USB2.0 |
Cung cấp hiệu điện thế | 4~5.5V |
Tiêu thụ điện năng điển hình | 0,8W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10℃~50℃ |
Phạm vi đo nhiệt độ | -20℃~150℃, 0℃~550℃ |
Độ chính xác đo nhiệt độ | Lớn hơn ±2℃ hoặc ±2% |
SDK | Windows/Linux;Đạt được phân tích luồng video và chuyển đổi từ màu xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 25,4×25,4×35 (Không có ống kính) |
Cân nặng | 25g (Không có ống kính) |
Khả năng thích ứng môi trường | |
Nhiệt độ hoạt động | -40℃~+70℃ |
Nhiệt độ bảo quản | -45℃~+85℃ |
độ ẩm | 5%~95%, không ngưng tụ |
Rung động | 5,35gr, 3 trục |
Sốc | Sóng Nửa Hình Sin, 40g/11ms, 3 Trục, 6 Hướng |
quang học | |
Ống kính tùy chọn | Mảng xơ vữa cố định: 13mm |
Mô-đun hình ảnh nhiệt TWIN612/R được áp dụng cho lĩnh vực Đo nhiệt độ, Giám sát an ninh, Tải trọng UAV, Rô-bốt, Phần cứng thông minh, ADAS, Cứu hỏa & Cứu nạn
1. Module nhiệt là gì?
Mô-đun nhiệt là một thiết bị chứa cả máy dò hồng ngoại và các thiết bị điện tử liên quan cần thiết để xử lý tín hiệu từ máy dò.Mục đích của mô-đun nhiệt là cung cấp giải pháp tích hợp, hoàn chỉnh cho các ứng dụng hình ảnh nhiệt.
Mô-đun nhiệt thường bao gồm cảm biến hình ảnh nhiệt, chip xử lý hình ảnh và các thành phần khác như thấu kính, màn trập và giao diện truyền dữ liệu.Cảm biến hình ảnh nhiệt có thể là một máy dò hồng ngoại không được làm mát hoặc được làm mát, tùy thuộc vào mức độ nhạy cảm mong muốn.Chip xử lý hình ảnh thực hiện các chức năng xử lý hình ảnh khác nhau, chẳng hạn như giảm nhiễu và cải thiện hình ảnh, đồng thời có thể cung cấp các tính năng bổ sung như đo nhiệt độ.
Các mô-đun nhiệt thường được sử dụng trong các ứng dụng yêu cầu hình ảnh nhiệt chất lượng cao, chẳng hạn như trong chẩn đoán y tế, kiểm tra công nghiệp và hệ thống an ninh.Chúng có thể được tích hợp vào nhiều thiết bị khác nhau, chẳng hạn như máy ảnh nhiệt cầm tay, mô-đun chụp ảnh nhiệt cho máy bay không người lái và hệ thống nhìn đêm ô tô tích hợp.
Bằng cách cung cấp một giải pháp tích hợp, các mô-đun nhiệt có thể đơn giản hóa quá trình phát triển và sản xuất các sản phẩm hình ảnh nhiệt, cũng như cải thiện hiệu suất và độ tin cậy của chúng.
