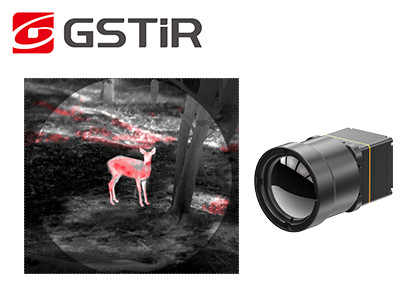

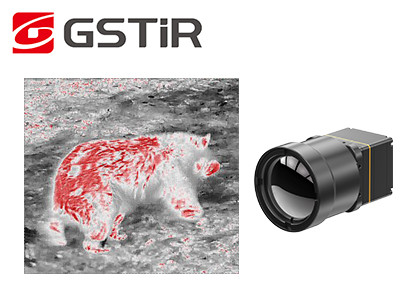

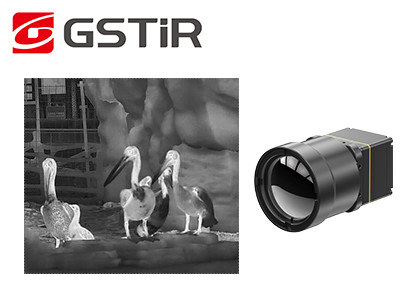

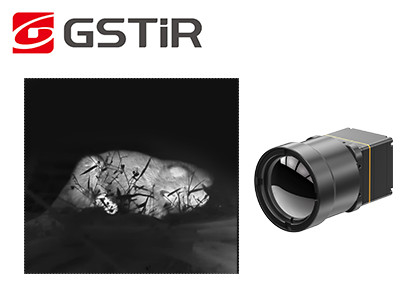

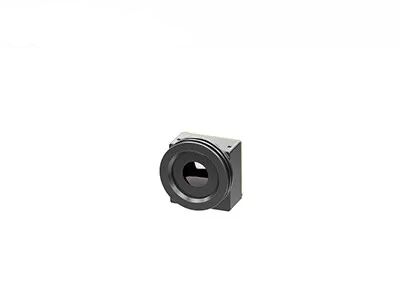

Mô-đun nhiệt LWIR không được làm mát bằng ống kính 25 mm 640x512 12μM để phát hiện ngoài trời
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 | Sự tiêu thụ năng lượng | 0,8W |
---|---|---|---|
Dải quang phổ | 8~14μm | cao độ pixel | 12μm |
MẠNG LƯỚI | <40mK | Tỷ lệ khung hình | 25Hz/30Hz |
Điểm nổi bật | Mô-đun nhiệt ống kính 25 mm,Mô-đun nhiệt LWIR phát hiện ngoài trời,Lõi camera nhiệt phát hiện |
Mô-đun nhiệt LWIR không được làm mát: Ống kính 640x512 12μm, 25 mm để phát hiện ngoài trời
Mô-đun nhiệt TWIN612 là sản phẩm mới được phát triển bởi Global Sensor Technology.
Lõi camera hồng ngoại không được làm mát 640x512/12µm là thiết bị chụp ảnh nhiệt hiệu suất cao mang lại khả năng chụp ảnh tiên tiến và độ nhạy đặc biệt với bức xạ nhiệt.Được chế tạo bằng công nghệ vi nhiệt kế không được làm mát tiên tiến, lõi máy ảnh này mang lại chất lượng hình ảnh và chi tiết vượt trội so với các cảm biến chụp ảnh nhiệt thông thường.
Với mảng 640x512 pixel và độ phân giải pixel 12µm, lõi camera này cung cấp hình ảnh có độ phân giải cực cao và độ nhạy nhiệt độ đặc biệt, với độ nhạy dưới 50 mk.Nó cũng cung cấp dải động rộng lên đến 14 bit, đảm bảo độ chính xác vượt trội trong nhiều môi trường hoạt động khác nhau.
Quy trình đóng gói gốm sứ tương tự như bao bì kim loại, là công nghệ đóng gói bằng máy dò hồng ngoại trưởng thành.So với bao bì kim loại, khối lượng và trọng lượng của máy dò được đóng gói sẽ giảm đi rất nhiều.Do đó, mô-đun nhiệt TWIN612 có thể được áp dụng cho các ngành có yêu cầu khắt khe về kích thước, trọng lượng và mức tiêu thụ điện năng.
- Kích thước nhỏ: 25,4mm×25,4mm×35mm
- Trọng lượng nhẹ: 25g
- NETD điển hình<40mk
- Hình ảnh nhiệt sắc nét, rõ ràng
- Mức tiêu thụ điện năng điển hình thấp tới 0,8W
Người mẫu | TWIN612/R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640×512 |
Kích thước pixel | 12μm |
Dải quang phổ | 8 ~ 14μm |
NETD điển hình | <40mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz/30Hz |
Thời gian khởi động | 6 giây |
Video tương tự | PAL/NTSC |
Video kĩ thuật số | YUV/BT.656/LVDS/USB2.0 |
Hiển thị hình ảnh | Tổng cộng 11 (Trắng nóng/Dung nham/Ironbow/Aqua/Sắt nóng/Y tế/Bắc Cực/Cầu vồng1/Rainbow2/Đỏ nóng/Đen nóng) |
Thuật toán hình ảnh | NUC/3D/2D/DRC/EE |
Thông số kỹ thuật Điện | |
Giao diện bên ngoài tiêu chuẩn | 50pin_HRS |
Phương thức giao tiếp | RS232/USB2.0 |
Cung cấp hiệu điện thế | 4 ~ 5,5V |
Tiêu thụ điện năng điển hình | 0,8W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10oC~50oC |
Phạm vi đo nhiệt độ | -20oC~150oC, 0oC~550oC |
Độ chính xác đo nhiệt độ | Lớn hơn ±2oC hoặc ±2% |
SDK | Windows/Linux;Đạt được phân tích và chuyển đổi luồng video từ màu xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 25,4×25,4×35 (Không có ống kính) |
Cân nặng | 25g (Không có ống kính) |
Khả năng thích ứng môi trường | |
Nhiệt độ hoạt động | -40oC~+70oC |
Nhiệt độ bảo quản | -45oC~+85oC |
Độ ẩm | 5%~95%, không ngưng tụ |
Rung | 5,35 gram, 3 trục |
Sốc | Nửa sóng hình sin, 40g/11ms, 3 trục, 6 hướng |
Quang học | |
Ống kính tùy chọn | Cố định Athermal: 13mm |
Mô-đun hình ảnh nhiệt TWIN612/R được áp dụng cho lĩnh vực Đo nhiệt độ, Giám sát an ninh, Tải trọng UAV, Robot, Phần cứng thông minh, ADAS, Chữa cháy & Cứu hộ
1. Camera hồng ngoại là gì?
Hệ thống ảnh nhiệt hồng ngoại sử dụng đầu dò hồng ngoại để cảm nhận bức xạ hồng ngoại và chuyển đổi thành tín hiệu điện sau đó được khuếch đại, xử lý thành hình ảnh hiển thị.
2. Nguyên lý cơ bản của Camera hồng ngoại
Công nghệ chụp ảnh nhiệt là một loại công nghệ phát hiện và nhận dạng thụ động, không tiếp xúc.Nó có hai chức năng chính:
-Nhiệt kế: đo nhiệt độ không tiếp xúc và phát hiện lỗi
-Tầm nhìn ban đêm: dễ dàng phát hiện và xác định mục tiêu trong bóng tối hoàn toàn
