Mô-đun hình ảnh nhiệt LWIR với đầu dò hồng ngoại 640x512 12μM dành cho ngoài trời
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 | Sự tiêu thụ năng lượng | 0,8W |
---|---|---|---|
Dải quang phổ | 8~14μm | cao độ pixel | 12μm |
MẠNG LƯỚI | <40mK | Tỷ lệ khung hình | 25Hz/30Hz |
Điểm nổi bật | Mô-đun hình ảnh nhiệt LWIR ngoài trời,Mô-đun hình ảnh nhiệt LWIR dò tìm,Mô-đun nhiệt máy dò 640x512 |

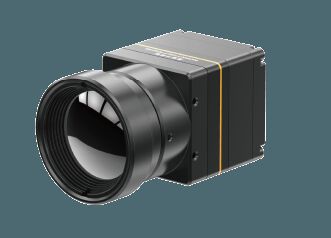

Mô-đun hình ảnh nhiệt LWIR với đầu dò hồng ngoại 640x512 12μM dành cho ngoài trời
Mô-đun nhiệt TWIN612 là sản phẩm mới được phát triển bởi Công nghệ cảm biến toàn cầu.Nó tích hợp đầu dò hồng ngoại không làm mát gói gốm 640×512/12µm.Với NETD<40mk điển hình, mô-đun nhiệt TWIN612 có thể hiển thị hình ảnh rõ ràng hơn, sắc nét hơn và chi tiết hơn.
Với phạm vi đo nhiệt độ -20℃~150℃/0~550℃, độ chính xác ±2℃ hoặc ±2% và tốc độ khung hình lên đến 30Hz, mô-đun nhiệt đảm bảo hình ảnh nhiệt mượt mà và phép đo nhiệt độ chính xác.
Mô-đun nhiệt TWIN612 có ưu điểm là thiết kế nhỏ gọn, cấu trúc trọng lượng nhẹ và mức tiêu thụ điện năng thấp tới 0,8w.Với các thuật toán hình ảnh nâng cao và chức năng đo nhiệt độ, mô-đun nhiệt TWIN612 thể hiện hình ảnh ổn định hơn và nhiệt độ chính xác.
Quy trình đóng gói gốm tương tự như đóng gói kim loại, đây là công nghệ đóng gói máy dò hồng ngoại trưởng thành.So với bao bì kim loại, khối lượng và trọng lượng của máy dò được đóng gói sẽ giảm đi rất nhiều.Do đó, mô-đun nhiệt TWIN612 có thể được áp dụng cho các ngành công nghiệp có yêu cầu khắt khe về kích thước, trọng lượng và mức tiêu thụ điện năng.
- Kích thước nhỏ: 25,4mm×25,4mm×35mm
-Trọng lượng nhẹ: 25g
- NETD điển hình <40mk
- Hình ảnh nhiệt sắc nét, rõ ràng
- Tiêu thụ điện năng điển hình thấp tới 0,8W
Người mẫu | TWIN612/R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640×512 |
Kích thước điểm ảnh | 12μm |
Dải quang phổ | 8~14μm |
NETD điển hình | <40mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz/30Hz |
Thời gian khởi động | 6s |
Video tương tự | PAL/NTSC |
Video kĩ thuật số | YUV/BT.656/LVDS/USB2.0 |
Hiển thị hình ảnh | Tổng cộng 11 (Nóng trắng/Dung nham/Cung sắt/Nước/Sắt nóng/Y tế/Bắc cực/Cầu vồng1/Cầu vồng2/Nóng đỏ/Nóng đen) |
Thuật toán hình ảnh | NUC/3D/2D/DRC/EE |
Thông số kỹ thuật Điện | |
Giao diện bên ngoài tiêu chuẩn | 50pin_HRS |
Phương thức giao tiếp | RS232/USB2.0 |
Cung cấp hiệu điện thế | 4~5.5V |
Tiêu thụ điện năng điển hình | 0,8W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10℃~50℃ |
Phạm vi đo nhiệt độ | -20℃~150℃, 0℃~550℃ |
Độ chính xác đo nhiệt độ | Lớn hơn ±2℃ hoặc ±2% |
SDK | Windows/Linux;Đạt được phân tích luồng video và chuyển đổi từ màu xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 25,4×25,4×35 (Không có ống kính) |
Cân nặng | 25g (Không có ống kính) |
Khả năng thích ứng môi trường | |
Nhiệt độ hoạt động | -40℃~+70℃ |
Nhiệt độ bảo quản | -45℃~+85℃ |
độ ẩm | 5%~95%, không ngưng tụ |
Rung động | 5,35gr, 3 trục |
Sốc | Nửa sóng hình sin, 40g/11ms, 3 trục, 6 hướng |
quang học | |
Ống kính tùy chọn | Mảng xơ vữa cố định: 13mm |
Mô-đun hình ảnh nhiệt TWIN612/R được áp dụng cho lĩnh vực Đo nhiệt độ, Giám sát an ninh, Tải trọng UAV, Rô-bốt, Phần cứng thông minh, ADAS, Cứu hỏa & Cứu nạn
1. Hồng ngoại sóng ngắn Vs.Hồng ngoại sóng trung bình và dài
Tia hồng ngoại sóng ngắn giống như tầm nhìn được tăng cường hơn và hình ảnh của nó rất giống với hình ảnh mà mắt người nhìn thấy.Điều này có lợi thế mạnh mẽ trong nhiều ứng dụng, chẳng hạn như nhìn thấy các tính năng quan trọng của các mục tiêu hàng hải như tên tàu và nhận dạng khuôn mặt trong các ứng dụng giám sát an ninh.Ngoài ra, chụp ảnh hồng ngoại sóng ngắn có một ưu điểm lớn mà công nghệ chụp ảnh nhiệt hồng ngoại không có, đó là có thể chụp ảnh xuyên qua kính chắn gió.
Trong khi đối với hình ảnh nhiệt hồng ngoại sóng dài và sóng trung bình, họ sử dụng bức xạ nhiệt do chính cảnh phát ra ở nhiệt độ phòng.Nó là một loại hình ảnh thụ động, không có ánh sáng mặt trời, ánh sáng và các nguồn sáng bên ngoài khác, và có đặc điểm tàng hình tốt.Ngoài ra, hình ảnh chênh lệch nhiệt độ giữa mục tiêu và môi trường xung quanh có độ tương phản cao, khoảng cách hành động dài và khả năng xuyên thấu nhất định đối với cây cối nên dễ dàng tìm thấy mục tiêu nóng.Do đó, nó được sử dụng rộng rãi trong bảo vệ chu vi, báo động xâm nhập, săn bắn, ngoài trời và các lĩnh vực khác.
