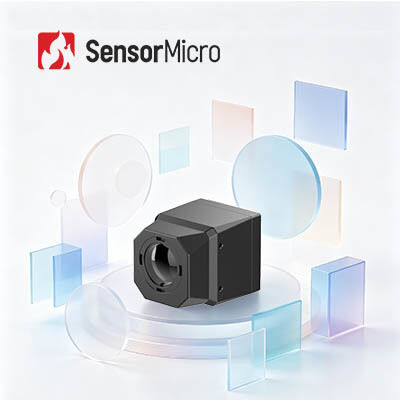

LWIR Thermal Camera Core với độ phân giải 256 × 192 và Pixel Pitch 12μm cho bảo mật thông minh siêu nhỏ gọn

  • LWIR Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch for Ultra-Compact Smart Security
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình MICO212
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 256×192 Tiêu thụ điện năng 550mW@5V
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 12μm
NETD 30mK/F1.0/25oC điện áp cung cấp DC: 5V~24V
Làm nổi bật

Lòng máy ảnh LWIR hình ảnh nhiệt

,

640x512 Detectors LWIR Camera Core

,

12um máy dò nhiệt máy ảnh lõi
Để lại lời nhắn
Mô tả sản phẩm
Lõi Camera Nhiệt LWIR với Bộ dò hồng ngoại 256x192 12µm cho An ninh Thông minh
Tổng quan sản phẩm

Lõi camera hồng ngoại siêu nhỏ gọn MICO212 tích hợp bộ dò hồng ngoại độ phân giải 256x192, ống kính quang học 10mm (FOV: 17.5°×13.2°), bo mạch xử lý hình ảnh và các thành phần cấu trúc cường độ cao. Nó truyền video analog hoặc kỹ thuật số đến các nền tảng backend, giảm đáng kể chu kỳ tích hợp đồng thời cung cấp giải pháp hình ảnh nhiệt hiệu quả về chi phí.

Tính năng chính
  • Giải pháp hiệu quả về chi phí: Trang bị bộ dò hồng ngoại không làm mát 256x192/12µm tự phát triển và chip ASIC chuyên dụng cho hiệu quả năng lượng cao
  • Thiết kế SWaP tối ưu: Kích thước siêu nhỏ gọn (22.2×22.2×28.4mm không bao gồm ống kính), trọng lượng nhẹ (16±2g), tiêu thụ điện năng thấp (550mW)
  • Phát triển dễ dàng & Tích hợp nhanh chóng: Đầu ra video analog hoặc kỹ thuật số gốc hỗ trợ các tiêu chuẩn CVBS/USB/MIPI với nỗ lực thiết kế cấu trúc tối thiểu
Thông số kỹ thuật sản phẩm
Mẫu mã MICO212
Bộ dò IR Vật liệu nhạy: VOx
Độ phân giải: 256×192
Kích thước điểm ảnh: 12µm
NETD: ≤30mK/F1.0/25℃
Đáp ứng phổ: 8~14µm
Ống kính quang học Tiêu cự/F#: 10mm/F1.0-FF
FOV: 17.5°(N)×13.2°(C)
Phạm vi phát hiện (8 điểm ảnh): 99m (người), 360m (xe)
Loại: Tiêu cự cố định Athermal
Lớp niêm phong/phủ ống kính đầu tiên: IP67/HD
Xử lý hình ảnh Video Analog: PAL (mặc định) / NTSC
Video Kỹ thuật số: USB
Thời gian khởi động: ≤6s
Thuật toán hình ảnh: NUC/3D/2D/DRC/EE/SFFC
Giao diện điện Giao diện ngoài tiêu chuẩn: 3PIN (A1251-WV-S-3P) | 9PIN (A1251-WV-S-9P)
Giao diện Video: CVBS | USB
Nguồn điện Điện áp cung cấp: DC: 5V~24V
Tiêu thụ điện năng ổn định: ≤550mW@5V, 23±3℃
Cơ khí Kích thước: ≤22.2mm×22.2mm×28.4mm (D×R×C)
Trọng lượng: <16±2g
Khả năng thích ứng môi trường Nhiệt độ hoạt động: -40℃~+70℃
Nhiệt độ lưu trữ: -45℃~+85℃
Độ ẩm: 5%~95%, không ngưng tụ
Rung động: Rung động ngẫu nhiên, 5.35grms, 3 trục
Va đập: Sóng hình sin nửa, 40g/11ms, 3 trục, 6 hướng
Chứng nhận ROHS2.0/REACH
Ứng dụng công nghiệp

Đo nhiệt, Giám sát an ninh, Robot, Phần cứng thông minh, ADAS, Cứu hỏa & Cứu nạn

Ưu điểm của chúng tôi
  • Công nghệ bộ dò hồng ngoại nội bộ: Bộ dò hồng ngoại không làm mát VOx 8 inch 0.11µm, Bộ dò hồng ngoại làm mát MCT 8 inch 0.5µm, Bộ dò hồng ngoại làm mát T2SL 8 inch 0.5µm
  • Năng lực sản xuất: 6 triệu bộ dò hồng ngoại tự phát triển mỗi năm
  • Cơ sở sản xuất: Nhà máy sản xuất bán dẫn 30.000 m² với diện tích phòng sạch 20.000 m²
Câu hỏi thường gặp
Nguyên lý hoạt động của Hình ảnh Khí quang học

Hình ảnh khí quang học là một công nghệ hồng ngoại giúp hình dung các loại khí công nghiệp vô hình. Tất cả các vật thể trên độ không tuyệt đối (-273.15°C) đều phát ra bức xạ hồng ngoại, với cường độ phụ thuộc vào nhiệt độ. Camera nhiệt hồng ngoại chuyển đổi bức xạ này thành hình ảnh nhìn thấy được dựa trên sự khác biệt về nhiệt độ hoặc bức xạ.

Sự hấp thụ khí ở các bước sóng cụ thể tạo ra sự khác biệt về bức xạ giữa khí và nền. Bộ dò hồng ngoại phát hiện rò rỉ khí với bộ lọc băng thông hẹp nhận các dải hồng ngoại gần các đỉnh hấp thụ khí, chuyển đổi khí thành hình ảnh nhìn thấy được thông qua sự khác biệt về bức xạ.

Camera hình ảnh khí quang học nhanh chóng phát hiện rò rỉ khí mà không cần dừng dây chuyền sản xuất bằng cách xác định sự khác biệt về bức xạ và hình dung sự hiện diện của khí để định vị chính xác nguồn rò rỉ.
