Lõi camera LWIR hình ảnh nhiệt rõ ràng với đầu dò hồng ngoại 640x512 12μM
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 | Sự tiêu thụ năng lượng | 0,8W |
---|---|---|---|
Dải quang phổ | 8~14μm | cao độ pixel | 12μm |
MẠNG LƯỚI | <40mK | Tỷ lệ khung hình | 25Hz/30Hz |
Điểm nổi bật | Lõi camera LWIR hình ảnh nhiệt,Lõi camera LWIR dò tìm 640x512,Lõi camera nhiệt dò tìm 12uM |

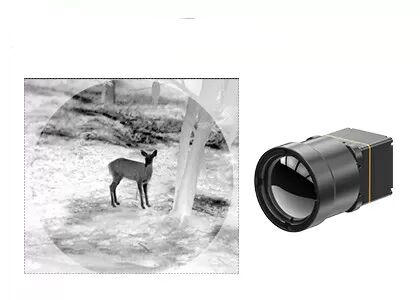

Mô-đun hình ảnh nhiệt LWIR với đầu dò hồng ngoại 640x512 12μM dành cho ngoài trời
Mô-đun nhiệt TWIN612 là sản phẩm mới được phát triển bởi Công nghệ cảm biến toàn cầu.Nó tích hợp đầu dò hồng ngoại không làm mát gói gốm 640×512/12µm.Với NETD<40mk điển hình, mô-đun nhiệt TWIN612 có thể hiển thị hình ảnh rõ ràng hơn, sắc nét hơn và chi tiết hơn.
Với phạm vi đo nhiệt độ -20℃~150℃/0~550℃, độ chính xác ±2℃ hoặc ±2% và tốc độ khung hình lên đến 30Hz, mô-đun nhiệt đảm bảo hình ảnh nhiệt mượt mà và phép đo nhiệt độ chính xác.
Mô-đun nhiệt TWIN612 có ưu điểm là thiết kế nhỏ gọn, cấu trúc trọng lượng nhẹ và mức tiêu thụ điện năng thấp tới 0,8w.Với các thuật toán hình ảnh nâng cao và chức năng đo nhiệt độ, mô-đun nhiệt TWIN612 thể hiện hình ảnh ổn định hơn và nhiệt độ chính xác.
Quy trình đóng gói gốm tương tự như đóng gói kim loại, đây là công nghệ đóng gói máy dò hồng ngoại trưởng thành.So với bao bì kim loại, khối lượng và trọng lượng của máy dò được đóng gói sẽ giảm đi rất nhiều.Do đó, mô-đun nhiệt TWIN612 có thể được áp dụng cho các ngành công nghiệp có yêu cầu khắt khe về kích thước, trọng lượng và mức tiêu thụ điện năng.
- Kích thước nhỏ: 25,4mm×25,4mm×35mm
-Trọng lượng nhẹ: 25g
- NETD điển hình <40mk
- Hình ảnh nhiệt sắc nét, rõ ràng
- Tiêu thụ điện năng điển hình thấp tới 0,8W
Người mẫu | TWIN612/R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640×512 |
Kích thước điểm ảnh | 12μm |
Dải quang phổ | 8~14μm |
NETD điển hình | <40mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz/30Hz |
Thời gian khởi động | 6s |
Video tương tự | PAL/NTSC |
Video kĩ thuật số | YUV/BT.656/LVDS/USB2.0 |
Hiển thị hình ảnh | Tổng cộng 11 (Nóng trắng/Dung nham/Cung sắt/Nước/Sắt nóng/Y tế/Bắc cực/Cầu vồng1/Cầu vồng2/Nóng đỏ/Nóng đen) |
Thuật toán hình ảnh | NUC/3D/2D/DRC/EE |
Thông số kỹ thuật Điện | |
Giao diện bên ngoài tiêu chuẩn | 50pin_HRS |
Phương thức giao tiếp | RS232/USB2.0 |
Cung cấp hiệu điện thế | 4~5.5V |
Tiêu thụ điện năng điển hình | 0,8W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10℃~50℃ |
Phạm vi đo nhiệt độ | -20℃~150℃, 0℃~550℃ |
Độ chính xác đo nhiệt độ | Lớn hơn ±2℃ hoặc ±2% |
SDK | Windows/Linux;Đạt được phân tích luồng video và chuyển đổi từ màu xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 25,4×25,4×35 (Không có ống kính) |
Cân nặng | 25g (Không có ống kính) |
Khả năng thích ứng môi trường | |
Nhiệt độ hoạt động | -40℃~+70℃ |
Nhiệt độ bảo quản | -45℃~+85℃ |
độ ẩm | 5%~95%, không ngưng tụ |
Rung động | 5,35gr, 3 trục |
Sốc | Nửa sóng hình sin, 40g/11ms, 3 trục, 6 hướng |
quang học | |
Ống kính tùy chọn | Mảng xơ vữa cố định: 13mm |
Mô-đun hình ảnh nhiệt TWIN612/R được áp dụng cho lĩnh vực Đo nhiệt độ, Giám sát an ninh, Tải trọng UAV, Rô-bốt, Phần cứng thông minh, ADAS, Cứu hỏa & Cứu nạn
1. Nguyên tắc làm việc của hình ảnh khí quang học
Hình ảnh khí quang học là một loại công nghệ hồng ngoại có thể nhìn thấy các loại khí công nghiệp vô hình.
Tất cả các vật thể trong tự nhiên có nhiệt độ cao hơn độ không tuyệt đối (-273,15°C) đều có thể phát ra bức xạ hồng ngoại.Cường độ của bức xạ hồng ngoại phụ thuộc vào nhiệt độ mục tiêu.Camera nhiệt hồng ngoại chuyển đổi bức xạ hồng ngoại vô hình thành hình ảnh hồng ngoại nhìn thấy được theo chênh lệch nhiệt độ hoặc chênh lệch bức xạ giữa mục tiêu và nền hoặc giữa các phần khác nhau của mục tiêu.
Sau khi hấp thụ bức xạ hồng ngoại ở các bước sóng cụ thể, sự khác biệt bức xạ hồng ngoại sẽ gây ra giữa khí và nền.
Máy dò hồng ngoại phát hiện rò rỉ khí với bộ lọc băng hẹp tích hợp chỉ nhận dải hồng ngoại gần đỉnh hấp thụ hồng ngoại của khí và có thể chuyển đổi khí thành hình ảnh hồng ngoại nhìn thấy được thông qua sự chênh lệch bức xạ giữa khí và nền.
Camera chụp ảnh khí quang học có thể nhanh chóng phát hiện khí mà không cần tạm thời dừng dây chuyền sản xuất bằng cách xác định sự khác biệt bức xạ hồng ngoại giữa khí và nền và trực quan hóa khí cho dù có rò rỉ hay không và xác định chính xác nguồn rò rỉ.
