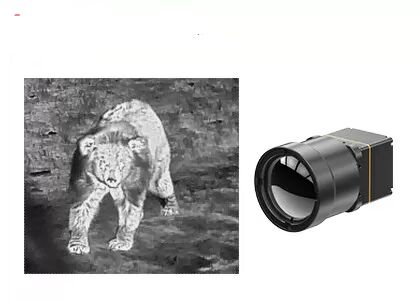

Thiết kế nhỏ gọn Lõi máy ảnh chụp ảnh nhiệt LWIR không được làm mát 640x512 12μm

Thiết kế nhỏ gọn Lõi camera nhiệt hồng ngoại LWIR không làm mát 640x512 12μm

Mô-đun nhiệt TWIN612 là sản phẩm mới được phát triển bởi SensorMicro. Nó tích hợp bộ dò hồng ngoại không làm mát gói gốm 640×512/12µm. Với NETD điển hình＜40mk, mô-đun nhiệt TWIN612 có thể trình bày hình ảnh rõ ràng hơn, sắc nét hơn và chi tiết hơn.

Với dải đo nhiệt độ từ -20℃~150℃/0~550℃, độ chính xác ±2℃ hoặc ±2% và tốc độ khung hình lên đến 30Hz, mô-đun nhiệt đảm bảo hình ảnh nhiệt mượt mà và đo nhiệt độ chính xác.

Mô-đun nhiệt TWIN612 có những ưu điểm về thiết kế nhỏ gọn, cấu trúc nhẹ và mức tiêu thụ điện năng thấp chỉ 0,8w. Với các thuật toán hình ảnh nâng cao và chức năng đo nhiệt độ, mô-đun nhiệt TWIN612 trình bày hình ảnh ổn định hơn và nhiệt độ chính xác.

Quá trình đóng gói gốm tương tự như đóng gói kim loại, là một công nghệ đóng gói bộ dò hồng ngoại trưởng thành. So với đóng gói kim loại, thể tích và trọng lượng của bộ dò được đóng gói sẽ giảm đi rất nhiều. Do đó, mô-đun nhiệt TWIN612 có thể được áp dụng cho các ngành công nghiệp có yêu cầu nghiêm ngặt về kích thước, trọng lượng và mức tiêu thụ điện năng.

- Kích thước nhỏ: 25,4mm×25,4mm×35mm
- Trọng lượng nhẹ: 25g
- NETD điển hình<40mk
- Hình ảnh nhiệt sắc nét, rõ ràng
- Mức tiêu thụ điện năng điển hình thấp tới 0,8W


Mô-đun chụp ảnh nhiệt TWIN612/R được ứng dụng trong lĩnh vực Nhiệt ảnh, Giám sát an ninh, Tải trọng UAV, Robot, Phần cứng thông minh, ADAS, Phòng cháy chữa cháy & Cứu hộ


1. Độ phân giải không gian

Là một chỉ số về độ rõ nét của hình ảnh nhiệt, nó cho thấy khả năng phân giải hình dạng không gian của mục tiêu và thường được biểu thị bằng mrad (milliradian).

Độ phân giải không gian là thước đo đối tượng nhỏ nhất có thể được cảm biến phân giải hoặc diện tích mặt đất được chụp cho trường nhìn tức thời (IFOV) của cảm biến. IFOV bị ảnh hưởng bởi kích thước của từng phần tử phát hiện, d và tiêu cự của ống kính, f.
Đó là iFOV = d / f

Đối với một khoảng cách nhất định, giá trị độ phân giải không gian càng nhỏ thì mục tiêu càng nhỏ và chi tiết càng phong phú có thể nhìn thấy. Đối với một mục tiêu nhất định, giá trị độ phân giải không gian càng nhỏ thì phạm vi phát hiện càng xa.
