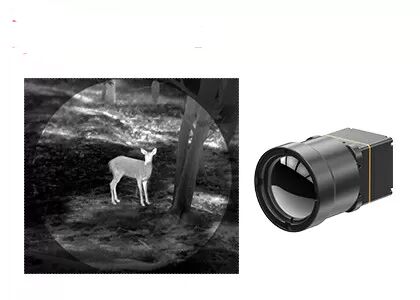

Mô-đun hình ảnh nhiệt LWIR với máy dò hồng ngoại 1280x1024/8μm
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | SensorMicro |
| Chứng nhận | ISO9001:2015; RoHS; Reach |
| Số mô hình | iTL1208 |
| Số lượng đặt hàng tối thiểu | 1 miếng |
| Giá bán | Có thể thương lượng |
| Điều khoản thanh toán | T/T |
Thông tin chi tiết sản phẩm
| Nghị quyết | 1280x1024 | Tiêu thụ điện năng | 1W |
|---|---|---|---|
| Dải quang phổ | 8 ~ 14μm | Độ phân giải pixel | 8μm |
| NETD | 30mK | Tốc độ khung hình | 25Hz/30Hz |
| Làm nổi bật | 640x512 Đầu dò hồng ngoại Mô-đun nhiệt,Mô-đun hình ảnh nhiệt LWIR Thermography,Mô-đun hình ảnh nhiệt 12um |
||
Mô tả sản phẩm
Mô-đun hình ảnh nhiệt LWIR với máy dò hồng ngoại 1280x1024/8μm
Tổng quan sản phẩm
Mô-đun nhiệt iTL1208 là sản phẩm được phát triển bởi SensorMicro, tích hợp một máy dò hồng ngoại không làm mát 1280 * 1024/8μm. Với NETD điển hình ≤30mK, mô-đun nhiệt iTL1208 cung cấp rõ ràng hơn, sắc nét hơn,và hình ảnh nhiệt chi tiết hơn.
Thiết kế nhỏ gọn, cấu trúc nhẹ và tiêu thụ năng lượng thấp 1W làm cho mô-đun nhiệt iTL1208 lý tưởng cho các ứng dụng có yêu cầu kích thước, trọng lượng và năng lượng nghiêm ngặt.Các thuật toán hình ảnh nâng cao cung cấp hình ảnh nhiệt cực rõ.
Các đặc điểm chính
Thiết kế cực kỳ nhẹ
- Kích thước nhỏ gọn 22,6 * 22,6 * 34,5mm và trọng lượng 35,7g (bao gồm ống kính 12mm)
- Trong số các mức độ hội nhập cao nhất trong lớp của nó
Độ nhạy cao, phát hiện chính xác
- Kích thước pixel cực nhỏ 8μm với độ phân giải 1280 * 1024 cho chi tiết tinh tế và hình ảnh rõ ràng
- NETD điển hình ≤ 30mK để phát hiện đáng tin cậy sự khác biệt nhiệt độ tinh tế
Phát triển đơn giản, hội nhập nhanh
- Nhiều tùy chọn ống kính quang có sẵn cho các yêu cầu ứng dụng đa dạng
- Hỗ trợ giao diện đầu ra hình ảnh MIPI CSI
- Khả năng xuất dữ liệu hình ảnh RAW và YUV với điều khiển qua cổng hàng loạt/I2C
Thông số kỹ thuật sản phẩm
| Mô hình | iTL1208 |
|---|---|
| Chỉ số của máy dò IR | |
| Vật liệu nhạy cảm | VOx |
| Nghị quyết | 1280*1024 |
| Kích thước pixel | 8μm |
| Phản ứng quang phổ | 8μm ~ 14μm |
| NETD điển hình | ≤ 30mK |
| Xử lý hình ảnh | |
| Tỷ lệ khung hình số | 25/30Hz |
| Thời gian khởi động | ≤ 6s |
| Video số | RAW/YUV |
| Thuật toán hình ảnh | NUC/3DNR/DNS/DRC/EE |
| Hiển thị hình ảnh | 10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Màu sắc / Đen nóng) |
| Phần mềm PC | Mô-đun điều khiển và màn hình video |
| Máy điện | |
| Giao diện bên ngoài tiêu chuẩn | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Giao diện truyền thông | TTL-232/I2C |
| Giao diện video kỹ thuật số | MIPI-CSI |
| Điện áp cung cấp | 4.5-5.5V |
| Tiêu thụ năng lượng điển hình | 1W |
| Máy móc | |
| Kích thước (bao gồm ống kính) | Với ống kính 5mm: 22,6mm*22,6mm*50mm (đường kính ngoài ống kính Φ37mm) Với ống kính 10mm: 22,6mm*22,6mm*45,3mm (thang kính ngoài ống kính Φ33mm) Với ống kính 12mm: 22,6mm*22,6mm*34,5mm (trình kính ngoài ống kính Φ26,6mm) Với ống kính 17mm: 22,6mm*22,6mm*35,4mm (trình kính ngoài ống kính Φ27mm) Với ống kính 25mm: 22,6mm*22,6mm*44,2mm (thang kính ngoài ống kính Φ33mm) Với ống kính 35mm: 22,6mm*22,6mm*50,9mm (trình kính ngoài ống kính Φ43.2mm) |
| Trọng lượng (bao gồm ống kính) | 85.5±4.5g (với ống kính 5mm) 70.5±3.6g (với ống kính 10mm) 35.7±2g (với ống kính 12mm) 40.7±2.1g (với ống kính 17mm) 71.0±3.6g (với ống kính 25mm) 110±5.5g (với ống kính 35mm) |
| Khả năng thích nghi với môi trường | |
| Nhiệt độ hoạt động | -40°C đến +70°C |
| Nhiệt độ lưu trữ | -45°C đến +85°C |
| Độ ẩm | 5% đến 95%, không ngưng tụ |
| Vibration (sự rung động) | 5.35grms, rung động ngẫu nhiên, 3-axis |
| Tác động | Half sinus Wave, 40g/11ms, hướng va chạm X axis, 3 lần |
| Chứng nhận | RoHS2.0/REACH |
| Kính quang học | Cấu hình cố định Athermal: 5/10/12/17/25/35mm |
Ứng dụng công nghiệp
Mô-đun hình ảnh nhiệt iTL1208 được áp dụng trong nhiều lĩnh vực khác nhau bao gồm chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo, thiết bị di động,và nhiều hơn nữa.
Hồ sơ công ty
Là nhà sản xuất và nhà cung cấp dịch vụ hàng đầu thế giới về máy dò hồng ngoại, SensorMicro tự hào về nhiều năm kinh nghiệm sâu sắc trong các giải pháp hình ảnh nhiệt hồng ngoại.Được hướng dẫn bởi triết lý cốt lõi của "SensorMicro, Sense More" và được thúc đẩy bởi nhu cầu của người dùng, chúng tôi tận tâm khai thác toàn bộ tiềm năng của công nghệ hồng ngoại, cung cấp các sản phẩm hiệu suất cao và dịch vụ chuyên nghiệp cho khách hàng trên toàn thế giới.
Câu hỏi thường gặp
1. Độ phân giải của máy dò hồng ngoại
Điều này đề cập đến số lượng pixel trong hình ảnh nhiệt. độ phân giải cao hơn có nghĩa là nhiều điểm quan sát và đo nhiệt độ,cho phép quan sát và đo lường các mục tiêu nhỏ hơn ở khoảng cách xa hơnCác độ phân giải hình ảnh nhiệt hồng ngoại điển hình dao động từ 256x192, 384x288, 640x512, 800x600, 1024x768, đến 1280x1024.
2. Lĩnh vực nhìn (FOV)
Field of View (FOV) đề cập đến trường nhìn hai chiều của không gian đối tượng được quan sát bởi hệ thống quang học của máy chụp nhiệt hồng ngoại.giả sử kích thước của mảng phát hiện là A * B, kích thước pixel là d, và độ dài tiêu cự của ống kính là f, sau đó góc FOV ngang θ = 2 * acrtan (A * d / 2f). Sau khi chọn mảng cảm biến và kích thước pixel,trường nhìn thay đổi chỉ với độ dài tiêu cự của hệ thống quang học: độ dài tiêu cự dài hơn dẫn đến một lĩnh vực tầm nhìn hẹp hơn, trong khi độ dài tiêu cự ngắn hơn cung cấp một lĩnh vực tầm nhìn rộng hơn.
