xNghị quyết | 640x512 | Sự tiêu thụ năng lượng | 0,8W |
---|---|---|---|
Dải quang phổ | 8~14μm | cao độ pixel | 12μm |
MẠNG LƯỚI | <40mK | Tỷ lệ khung hình | 25Hz/30Hz |
Điểm nổi bật | Mô-đun nhiệt độ phân giải 640x512,Mô-đun LWIR đầu dò hồng ngoại được làm mát,Mô-đun đầu báo hồng ngoại được làm mát ADAS |

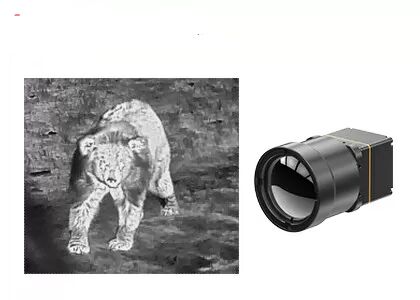

Mô-đun nhiệt LWIR với đầu dò hồng ngoại không làm mát độ phân giải 640x512
Mô-đun nhiệt TWIN612 là sản phẩm mới được phát triển bởi Global Sensor Technology.Nó tích hợp đầu dò hồng ngoại không làm mát gói gốm 640×512/12µm.Với NETD<40mk thông thường, mô-đun nhiệt TWIN612 có thể hiển thị hình ảnh rõ hơn, sắc nét hơn và chi tiết hơn.
Với phạm vi đo nhiệt độ -20oC~150oC/0 ~ 550oC, độ chính xác ±2oC hoặc ±2% và tốc độ khung hình lên tới 30Hz, mô-đun nhiệt đảm bảo hình ảnh nhiệt mượt mà và đo nhiệt độ chính xác.
Mô-đun nhiệt TWIN612 có ưu điểm là thiết kế nhỏ gọn, cấu trúc trọng lượng nhẹ và mức tiêu thụ điện năng thấp tới 0,8w.Với các thuật toán hình ảnh nâng cao và chức năng đo nhiệt độ, mô-đun nhiệt TWIN612 thể hiện hình ảnh ổn định hơn và nhiệt độ chính xác hơn.
Quy trình đóng gói gốm sứ tương tự như bao bì kim loại, là công nghệ đóng gói bằng máy dò hồng ngoại trưởng thành.So với bao bì kim loại, khối lượng và trọng lượng của máy dò được đóng gói sẽ giảm đi rất nhiều.Do đó, mô-đun nhiệt TWIN612 có thể được áp dụng cho các ngành có yêu cầu khắt khe về kích thước, trọng lượng và mức tiêu thụ điện năng.
- Kích thước nhỏ: 25,4mm×25,4mm×35mm
- Trọng lượng nhẹ: 25g
- NETD điển hình<40mk
- Hình ảnh nhiệt sắc nét, rõ ràng
- Mức tiêu thụ điện năng điển hình thấp tới 0,8W
Người mẫu | TWIN612/R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640×512 |
Kích thước pixel | 12μm |
Dải quang phổ | 8 ~ 14μm |
NETD điển hình | <40mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz/30Hz |
Thời gian khởi động | 6 giây |
Video tương tự | PAL/NTSC |
Video kĩ thuật số | YUV/BT.656/LVDS/USB2.0 |
Hiển thị hình ảnh | Tổng cộng 11 (Trắng nóng/Dung nham/Ironbow/Aqua/Sắt nóng/Y tế/Bắc Cực/Cầu vồng1/Rainbow2/Đỏ nóng/Đen nóng) |
Thuật toán hình ảnh | NUC/3D/2D/DRC/EE |
Thông số kỹ thuật Điện | |
Giao diện bên ngoài tiêu chuẩn | 50pin_HRS |
Phương thức giao tiếp | RS232/USB2.0 |
Cung cấp hiệu điện thế | 4 ~ 5,5V |
Tiêu thụ điện năng điển hình | 0,8W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10oC~50oC |
Phạm vi đo nhiệt độ | -20oC~150oC, 0oC~550oC |
Độ chính xác đo nhiệt độ | Lớn hơn ±2oC hoặc ±2% |
SDK | Windows/Linux;Đạt được phân tích và chuyển đổi luồng video từ màu xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 25,4×25,4×35 (Không có ống kính) |
Cân nặng | 25g (Không có ống kính) |
Khả năng thích ứng môi trường | |
Nhiệt độ hoạt động | -40oC~+70oC |
Nhiệt độ bảo quản | -45oC~+85oC |
Độ ẩm | 5%~95%, không ngưng tụ |
Rung | 5,35 gram, 3 trục |
Sốc | Nửa sóng hình sin, 40g/11ms, 3 trục, 6 hướng |
Quang học | |
Ống kính tùy chọn | Cố định Athermal: 13mm |
Mô-đun hình ảnh nhiệt TWIN612/R được áp dụng cho lĩnh vực Đo nhiệt độ, Giám sát an ninh, Tải trọng UAV, Robot, Phần cứng thông minh, ADAS, Chữa cháy & Cứu hộ
1. Ứng dụng đầu báo hồng ngoại làm mát bằng hai màu LWIR, MWIR/LWIR
Trong công nghệ chụp ảnh nhiệt hồng ngoại, máy dò nhiệt sóng dài có khả năng xuyên thấu mạnh mẽ qua bầu khí quyển bụi bặm, không bị nhiễu bởi hiệu ứng tia nắng và phản xạ ánh sáng.Chất lượng hình ảnh vượt trội có thể đạt được trong nhiều môi trường phức tạp khác nhau, chẳng hạn như lái xe trong bầu không khí bụi bặm, con tàu buồm trên mặt nước có ánh sáng phản chiếu và máy bay đang bay qua đám mây.
Đầu dò hồng ngoại được làm mát bằng hai màu kết hợp các ưu điểm của phát hiện sóng giữa và sóng dài thành một cụm đầu dò hồng ngoại được làm mát, có thể đồng thời thực hiện hình ảnh hiệu suất cao trong các dải sóng kép, giúp giảm đáng kể tốc độ cảnh báo sai.Nó có thể được sử dụng để phát hiện các nền phức tạp và giám sát các mục tiêu di chuyển tốc độ cao.
