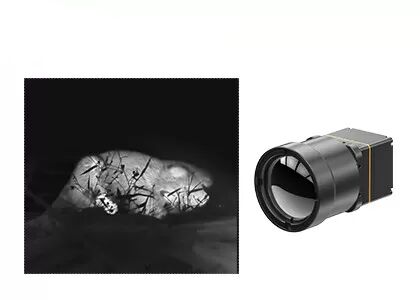

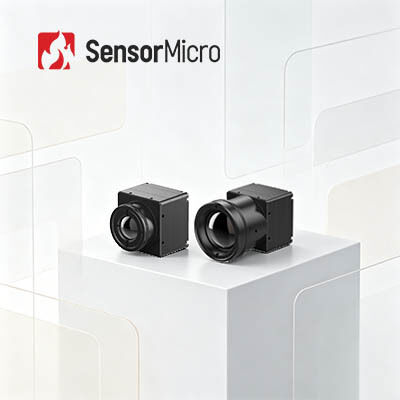

Mô-đun hình ảnh nhiệt LWIR đa chức năng với độ phân giải 384x288 và Pitch pixel 17μm cho hiệu suất NETD vượt trội ≤30mK

  • Multifunctional LWIR Thermal Imaging Module with 384x288 Resolution and 17μm Pixel Pitch for Superior NETD ≤30mK Performance
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình COIN417G3
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Độ phân giải pixel 17μm Nghị quyết 384x288
Tiêu thụ điện năng 0,65W Dải quang phổ 8 ~ 14μm
NETD 30mK Tốc độ khung hình 25/30/50Hz
Làm nổi bật

Mô-đun nhiệt LWIR đa chức năng

,

Mô-đun nhiệt 12um Ir Dò

,

Mô-đun hình ảnh nhiệt LWIR 640x512
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun hình ảnh nhiệt LWIR đa chức năng với đầu dò hồng ngoại 384x288 17μm
Tổng quan về sản phẩm

COIN417G3 là lõi camera hồng ngoại cấp wafer 384×288/17μm tiết kiệm chi phí với NETD<30mK. Nó hỗ trợ đầu ra đa giao diện USB2.0/DVP/LVDS/BT.656 và kết hợp ống kính có thể tùy chỉnh. Được thiết kế để tích hợp nhúng năng lượng thấp, nó phục vụ các hệ thống thị giác công nghiệp, an ninh, chữa cháy và thị giác ADAS với sự phát triển thứ cấp dễ dàng.

Được hỗ trợ bởi các thuật toán hình ảnh xử lý độc quyền, lõi camera hồng ngoại COIN417G3 tạo ra các đường viền nhiệt sắc nét hơn với độ nhiễu thấp hơn dưới sự chênh lệch nhiệt độ tinh tế. Với khả năng tương thích giao diện toàn diện và khả năng mở rộng ống kính linh hoạt, nó có thể được sử dụng trong nhiều lĩnh vực.

Các tính năng chính
  • Chức năng toàn diện, thiết kế tiết kiệm chi phí
    • Được phát triển bằng cách sử dụng máy dò bao bì ở cấp độ bán dẫn có hiệu suất chi phí cao
    • Tích hợp các thuật toán xử lý ảnh tiên tiến để nâng cao chất lượng hình ảnh
  • Hiệu suất vượt trội, hình ảnh vượt trội
    • Độ nhạy cao với NETD<30mK điển hình
    • Thuật toán hình ảnh thế hệ tiếp theo mang lại hình ảnh nhiệt rõ ràng hơn, sắc nét hơn
  • Mở rộng linh hoạt, tích hợp nhanh
    • Có sẵn nhiều tùy chọn ống kính quang học để phù hợp với các tình huống ứng dụng đa dạng
    • Hỗ trợ giao diện đầu ra hình ảnh USB2.0/DVP/LVDS/BT.656
    • Xuất ra dữ liệu hình ảnh RAW/YUV với điều khiển cổng nối tiếp
Thông số sản phẩm
Người mẫu COIN417G3
Chỉ báo máy dò hồng ngoại
Vật liệu nhạy cảm VOx
Nghị quyết 384×288
Kích thước pixel 17μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình 30mK/F1.0/25oC
Xử lý hình ảnh
Tốc độ khung hình kỹ thuật số 25/30/50Hz
Thời gian khởi động 6 giây
Video tương tự PAL/NTSC
Video kỹ thuật số NGUYÊN/YUV422
Thuật toán hình ảnh Hiệu chỉnh không đồng nhất (NUC)
Giảm nhiễu 3D (3DNR)
Khử tiếng ồn 2D (DNS)
Nén phạm vi động (DRC)
Cải tiến cạnh (EE)
Hiển thị hình ảnh 10 loại (Trắng nóng/Dung nham/Sắt đỏ/Sắt nóng/Y tế/Bắc cực/Cầu vồng 1/Cầu vồng 2/Tint/Đen nóng)
Phần mềm máy tính
Phần mềm ICC Điều khiển mô-đun & Hiển thị video
Điện
Giao diện bên ngoài tiêu chuẩn 50Pin: DF40C-50DP-0.4V(51), (HRS, Nam)
Ban mở rộng USB3.0/USB2.0/VPC/USB2.0&VPC
Giao diện truyền thông TTL-232/USB2.0
Giao diện video kỹ thuật số DVP8/DVP16/USB2.0/BT.656/LVDS
Điện áp cung cấp 4,5 ~ 5,5V
Tiêu thụ điện năng điển hình 0,65W
Cơ khí
Kích thước lõi trần (mm) 25,4mm×25,4mm×16,5mm
Trọng lượng lõi trần (g) 16,6±1
Khả năng thích ứng môi trường
Nhiệt độ hoạt động -40oC~+70oC
Nhiệt độ bảo quản -45oC~+85oC
Độ ẩm 5%~95%, không ngưng tụ
Rung Rung ngẫu nhiên, 5,35grms, 3 trục
Sự va chạm Nửa sóng hình sin, 40g/11ms, Hướng tác động Trục X, 3 lần
Chứng nhận ROHS2.0/REACH
Ống kính quang học
Ống kính quang học Cố định Tập Trung Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm
Cấp độ bảo vệ IP67 (Ống kính phía trước)
Ứng dụng công nghiệp

Mô-đun hình ảnh nhiệt COIN417G3 được áp dụng trong lĩnh vực Tầm nhìn công nghiệp, Giám sát an ninh, Chữa cháy & cứu hộ, Ngoài trời, Thị giác máy, ADAS, v.v.

Ưu điểm của chúng tôi
  • Tài liệu đầy đủ:Hướng dẫn sử dụng sản phẩm, hướng dẫn thiết lập và tài liệu tham khảo lựa chọn. Bắt đầu mà không cần phỏng đoán.
  • Hỗ trợ phát triển và thử nghiệm:Kiểm tra tích hợp mẫu, đánh giá hiệu suất và xác minh tham số được thực hiện dễ dàng.
  • Bộ công cụ dành cho nhà phát triển nâng cao:SDK, API, thuật toán và công cụ gỡ lỗi để tích hợp sâu.
  • Hỗ trợ kỹ thuật từ xa:Hỗ trợ 24/7 - phản hồi nhanh chóng và giải quyết kịp thời các vấn đề quan trọng.
  • Bảo hành:Các bộ phận nguyên bản và tuân thủ quy trình nghiêm ngặt để khôi phục hiệu suất tối ưu.
Câu hỏi thường gặp
Ưu điểm của hình ảnh khí quang học
  • Tiết kiệm thời gian & hiệu quả:hỗ trợ phát hiện thời gian thực quy mô lớn, định vị rò rỉ nhanh chóng, không cần gián đoạn sản xuất
  • Phát hiện tầm xa:tránh xa các khu vực nguy hiểm và phức tạp, thử nghiệm không phá hủy không tiếp xúc, không có nguồn bức xạ bổ sung
  • Dễ dàng phân tích:hình ảnh trực quan, lưu trữ tức thời, phân tích thuận tiện
  • Kiểm tra đa chức năng:có thể phát hiện nhiều loại khí, với chức năng đo nhiệt độ từ xa tuyệt vời
