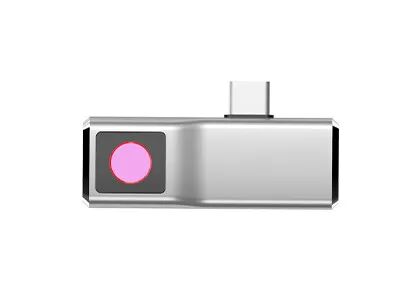

Mô-đun máy ảnh chụp ảnh nhiệt VOx FPA thu nhỏ 120x90 17μM

Lõi Camera Chụp Ảnh Nhiệt VOx FPA 120x90 / 17μm Nhỏ Gọn Tích Hợp trong Camera Hồng Ngoại

Module hồng ngoại thu nhỏ TIMO120 tích hợp thấu kính ở cấp độ wafer, cảm biến 120x90 / 17μm (WLP) và mạch xử lý hình ảnh cơ bản để nhanh chóng thu được hình ảnh nhiệt của khu vực mục tiêu và phân bố nhiệt.

Lõi chụp ảnh nhiệt TIMO120 được định hướng để tối ưu hóa kích thước, trọng lượng, công suất, chi phí (SWaP-C) cho các ứng dụng chụp ảnh hồng ngoại. Cấu trúc siêu nhỏ và mức tiêu thụ điện năng cực thấp giúp dễ dàng tích hợp vào các thiết bị thông minh khác nhau, máy ảnh nhiệt hoặc thiết bị đầu cuối di động với các yêu cầu nghiêm ngặt về chi phí, kích thước và trọng lượng.

- Module hồng ngoại WLP tối thiểu, kích thước 8.5x8.5x9.16mm
- Giao diện DVP, tương thích với nhiều nền tảng nhúng khác nhau
- Tương đương module camera nhìn thấy được, tích hợp trực tiếp
- Bộ công cụ phát triển SDK hoàn chỉnh
- Thiết kế công suất thấp để kéo dài thời gian hoạt động
- Chi phí thấp cho nhiều loại ứng dụng thông minh

Lõi camera nhiệt hồng ngoại TIMO120 được sử dụng rộng rãi trong nhiều lĩnh vực, chẳng hạn như Nhiệt hình, Phần cứng thông minh, Tòa nhà thông minh, Nhà thông minh, AIoT, v.v.

Trước khi bán

Phân tích yêu cầu

Đánh giá kịch bản

Lựa chọn sản phẩm

Giải pháp tùy chỉnh

Triển khai

Giao hàng nhanh chóng

Tích hợp & Kiểm tra hệ thống

Đào tạo kỹ thuật

Hướng dẫn ứng dụng

Sau bán hàng

Chẩn đoán từ xa

Dịch vụ bảo hành

Nâng cấp Firmware

Bảo trì kỹ thuật

1. Hình ảnh nhiệt so với Hình ảnh trực quan

Ánh sáng nhìn thấy được là một sóng điện từ có thể nhìn thấy được bằng mắt người. Phạm vi bước sóng của nó thường nằm trong khoảng từ 360-400 nm~760-830nm. Phổ điện từ này còn được gọi là phổ nhìn thấy được và phạm vi tần số của nó là 830-750THz~395-360THz.

Hồng ngoại là một sóng điện từ có bước sóng nằm giữa vi sóng và ánh sáng nhìn thấy được. Bước sóng của nó nằm trong khoảng từ 760 nanomet (nm) đến 1 milimet (mm). Nó là một ánh sáng vô hình có bước sóng dài hơn ánh sáng đỏ. Các tần số xấp xỉ trong khoảng từ 430 THz đến 300 GHz.

2. Cảm biến của Hình ảnh nhiệt & Hình ảnh trực quan

Đối với các cảm biến lõi của thiết bị hình ảnh, các thiết bị ánh sáng nhìn thấy được sử dụng cảm biến CCD và CMOS, trong khi chụp ảnh nhiệt sử dụng cảm biến làm mát và không làm mát. Sự khác biệt chính là CCD/CMOS ánh sáng nhìn thấy được có thể cảm nhận được sóng ánh sáng trong dải ánh sáng nhìn thấy được và cảm biến chụp ảnh nhiệt có thể cảm nhận được sóng ánh sáng bức xạ nhiệt trong dải hồng ngoại. Cảm biến chụp ảnh nhiệt hồng ngoại được chia thành nhiều loại theo các quy trình sản xuất và vật liệu đóng gói khác nhau. Cảm giác vĩ mô hơn là cảm biến chụp ảnh nhiệt hồng ngoại đắt hơn CCD ánh sáng nhìn thấy được.
