Máy ảnh mô-đun hình ảnh nhiệt LWIR kích thước nhỏ OEM 256x192 12μM
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 256x192 | cao độ pixel | 12μm |
---|---|---|---|
Dải quang phổ | 8~14μm | Phạm vi nhiệt độ | -20℃~+120℃ (Có thể tùy chỉnh) |
MẠNG LƯỚI | ≤45mK | Kích cỡ | 15x13x6,83mm |
Điểm nổi bật | Mô-đun máy ảnh nhiệt LWIR,Mô-đun máy ảnh nhiệt OEM,Lõi hình ảnh nhiệt không được làm lạnh 12uM |

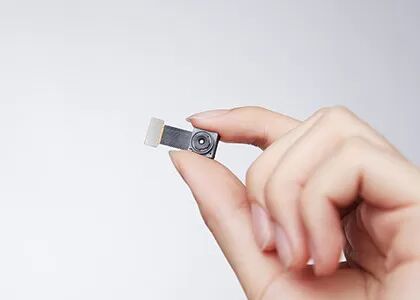

Trọng lượng nhẹ Lõi hình ảnh nhiệt không làm mát LWIR với độ phân giải 256x192, kích thước pixel 12μm
Mô-đun chụp ảnh hồng ngoại không làm mát TIMO256, còn được gọi là mô-đun nhiệt không làm mát, là một trong những dòng mô-đun máy ảnh hồng ngoại TIMO được phát triển bởi Công nghệ cảm biến toàn cầu (GST).Nó bao gồm một máy dò hồng ngoại gói cấp độ wafer (WLP) kích thước 256x192 / 12μm đặc biệt nhỏ bao phủ bước sóng dài từ 8 đến 14 micron.
Nhờ công nghệ WLP, mô-đun camera hồng ngoại nhiệt TIMO256 đạt được cấu trúc siêu vi mô, chi phí cực thấp trong khi cung cấp độ nhạy cao hơn và chất lượng hình ảnh vượt trội với giá cả phải chăng, cho phép khách hàng chọn loại phù hợp nhất theo yêu cầu của mình.
Do cấu trúc được tối ưu hóa hoàn toàn, lõi camera nhiệt TIMO256 phổ biến và được sử dụng rộng rãi trong các ứng dụng chụp ảnh nhiệt hồng ngoại như Nhiệt kế, Phòng chống dịch bệnh, Phần cứng thông minh, AIoT, v.v.
- Đầu dò: Microbolometer không được làm lạnh WLP
- Độ phân giải: 256x192/12 μm
- Kích thước thu nhỏ: 15x13x6.83mm
- MẠNG: ≤45mK
Người mẫu | TIMO-256 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 256x192 |
Cao độ điểm ảnh | 12μm |
Dải quang phổ | 8~14μm |
MẠNG LƯỚI | ≤45mK |
Loại ống kính | WLO |
Chế độ tập trung | Thu phóng cố định |
HFOV | 53°±1° |
Độ sâu trường ảnh | 10cm đến vô cực |
Tỷ lệ khung hình | 1~30Hz (Có thể tùy chỉnh) |
Đo nhiệt độ | |
Phạm vi nhiệt độ | -20°C ~ +120°C (Tùy chỉnh) |
độ chính xác nhiệt độ | Có thể tùy chỉnh (Đáp ứng các yêu cầu của Body hoặc Nhiệt kế công nghiệp) |
Giao diện/Điều khiển | |
AVDD | 3,6V ± 0,05V |
VSK/VDET | 5,0 ± 0,05V |
DVDD | 1,8V ± 0,05V |
giao diện | Giao diện kỹ thuật số |
Sự tiêu thụ năng lượng | 70mW |
Tính chất vật lý | |
Kích thước (mm) | 15x13x6,83 (Thông số kỹ thuật sẽ chiếm ưu thế) |
Nhiệt độ hoạt động | -20°C ~ +60°C |
Nhiệt độ bảo quản | -40°C ~ +85°C |
Lõi camera nhiệt TIMO256 được sử dụng rộng rãi trong nhiều lĩnh vực như Nhiệt kế, Phần cứng thông minh, Tòa nhà thông minh, Ngôi nhà thông minh, AIoT, v.v.
1. Ảnh Nhiệt Vs.Hình ảnh trực quan
Ánh sáng khả kiến là sóng điện từ mà con người có thể nhìn thấy được.Phạm vi bước sóng của nó thường rơi vào khoảng 360-400 nm~760-830nm.Phổ điện từ này còn được gọi là phổ khả kiến và dải tần của nó là 830-750THz~395-360THz.
Hồng ngoại là sóng điện từ có bước sóng nằm giữa vi ba và ánh sáng khả kiến.Bước sóng của nó nằm trong khoảng từ 760 nanomet (nm) đến 1 milimét (mm).Đó là ánh sáng vô hình có bước sóng dài hơn ánh sáng đỏ.Các tần số xấp xỉ trong khoảng từ 430 THz đến 300 GHz.
2. Đầu dò hình ảnh nhiệt & hình ảnh trực quan
Đối với bộ dò cốt lõi của thiết bị hình ảnh, thiết bị ánh sáng khả kiến sử dụng bộ dò CCD và CMOS, trong khi hình ảnh nhiệt sử dụng bộ dò làm mát và không làm lạnh.Sự khác biệt chính là CCD/CMOS ánh sáng khả kiến có thể cảm nhận sóng ánh sáng trong dải ánh sáng khả kiến và máy dò hình ảnh nhiệt có thể cảm nhận sóng ánh sáng bức xạ nhiệt trong dải hồng ngoại.Máy dò ảnh nhiệt hồng ngoại được chia thành nhiều loại theo quy trình sản xuất và vật liệu đóng gói khác nhau.Cảm giác vĩ mô hơn là máy dò hình ảnh nhiệt hồng ngoại đắt hơn so với CCD ánh sáng khả kiến.
