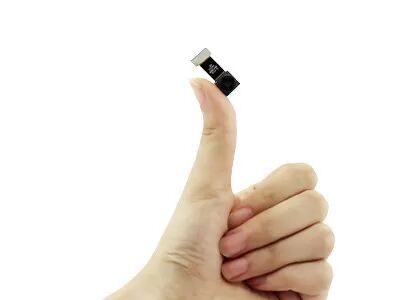

Mô-đun camera nhiệt hồng ngoại giao diện DVP 120x90 8~14μm

  • DVP Interface Infrared Thermal Camera Module 120x90 8~14μm
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình TIMO120
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán negotiable
Điều khoản thanh toán L/C,T/T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Dải quang phổ 8~14μm NETD ≤60mK
Nghị quyết 120x90 Độ phân giải pixel 17μm
Phạm vi nhiệt độ -20℃~+120℃ (Có thể tùy chỉnh) Kích cỡ 8,5x8,5x9,16mm
Làm nổi bật

Mô-đun Camera Nhiệt Giao Diện DVP

,

Mô-đun Camera Nhiệt 120x90

,

14um Lõi Camera Nhiệt
Để lại lời nhắn
Mô tả sản phẩm
Lõi Camera Nhiệt TIMO120


Lõi Camera Chụp Ảnh Nhiệt VOx FPA 120x90 / 17μm thu nhỏ được tích hợp trong Camera Hồng Ngoại


Mô tả sản phẩm


Mô-đun hồng ngoại thu nhỏ TIMO120 tích hợp thấu kính cấp wafer, cảm biến (detector) 120x90 / 17μm dạng wafer level package (WLP) và mạch xử lý hình ảnh cơ bản để nhanh chóng thu được hình ảnh nhiệt của khu vực mục tiêu và phân bố nhiệt.


Lõi chụp ảnh nhiệt TIMO120 được định hướng để tối ưu hóa kích thước, trọng lượng, công suất, chi phí (SWaP-C) cho các ứng dụng chụp ảnh hồng ngoại. Cấu trúc siêu nhỏ và mức tiêu thụ điện năng cực thấp của nó rất thuận tiện để tích hợp vào các thiết bị thông minh khác nhau, máy ảnh nhiệt hoặc thiết bị đầu cuối di động với các yêu cầu nghiêm ngặt về chi phí, kích thước và trọng lượng.


Các tính năng chính


- Mô-đun hồng ngoại WLP tối thiểu, kích thước 8.5x8.5x9.16mm
- Giao diện DVP, tương thích với nhiều nền tảng nhúng khác nhau
- Tương đương mô-đun camera nhìn thấy được, tích hợp trực tiếp
- Bộ công cụ phát triển SDK hoàn chỉnh
- Thiết kế công suất thấp để kéo dài thời gian hoạt động
- Chi phí thấp cho nhiều loại ứng dụng thông minh


Thông số kỹ thuật sản phẩm


Model TIMO-120
Hiệu suất cảm biến IR
Độ phân giải 120x90
Kích thước điểm ảnh 17μm
Dải quang phổ 8~14μm
NETD ≤60mK
Loại ống kính WLO
Chế độ lấy nét Thu phóng cố định
HFOV 90°/50°
Độ sâu trường ảnh 10cm đến Vô cực
Tốc độ khung hình 1~30Hz (Tùy chỉnh)
Đo nhiệt độ
Dải nhiệt độ -20°C ~ +120°C (Tùy chỉnh)
Độ chính xác nhiệt độ Tùy chỉnh (Đáp ứng các yêu cầu về nhiệt độ cơ thể hoặc nhiệt độ công nghiệp)
Giao diện/Điều khiển
AVDD 3.6V±0.05V
VSK/VDET 4.7±0.05V
DVDD 1.8V±0.05V
Giao diện Giao diện kỹ thuật số
Tiêu thụ điện năng 45mW (Chế độ điển hình); 9mW (Chế độ công suất thấp)
Đặc điểm vật lý
Kích thước (mm) 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (Thông số kỹ thuật sẽ được ưu tiên)
Nhiệt độ hoạt động -20°C ~ +60°C
Nhiệt độ bảo quản -40°C ~ +85°C


Ứng dụng công nghiệp


Lõi camera nhiệt hồng ngoại TIMO120 được sử dụng rộng rãi trong nhiều lĩnh vực, chẳng hạn như Nhiệt ảnh, Phần cứng thông minh, Tòa nhà thông minh, Nhà thông minh, AIoT, v.v.


Mô-đun camera nhiệt hồng ngoại giao diện DVP 120x90 8~14μm 0


Danh mục sản phẩm đa dạng


Một loạt các định dạng sản phẩm bao gồm cảm biến hồng ngoại, lõi camera và mô-đun để đáp ứng các yêu cầu tích hợp khác nhau.



Sản phẩm đa dạng

Nhiều độ phân giải mảng, kích thước điểm ảnh, dải sóng và kết hợp các tùy chọn ống kính mang lại sự linh hoạt hơn cho các ứng dụng đa dạng.



Hiệu suất vượt trội

Hình ảnh rõ nét, kích thước nhỏ gọn, tiêu thụ điện năng thấp, độ nhạy cao và độ tin cậy cao—được thiết kế để hoạt động trong nhiều điều kiện môi trường khác nhau.



Dễ dàng tích hợp

Nhiều tùy chọn giao diện giúp việc tích hợp trở nên đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng.


Câu hỏi thường gặp


1. Sự khác biệt giữa Hình ảnh nhiệt & Hình ảnh trực quan về Ống kính

Sự khác biệt chính của ống kính là ống kính chụp ảnh nhiệt phải được làm bằng vật liệu đặc biệt. Lý do chính là bức xạ nhiệt hồng ngoại không thể đi qua kính (silicon), vì vậy các ống kính đặc biệt làm bằng các vật liệu kim loại đặc biệt như germanium, chromium được sử dụng. Điều này cũng làm cho giá của ống kính chụp ảnh nhiệt cao hơn một chút so với ống kính quang học, điều này cũng làm tăng giá của toàn bộ thiết bị.


2. Sự khác biệt giữa Hình ảnh nhiệt & Hình ảnh trực quan về Nguyên tắc chụp ảnh

Nguyên tắc chụp ảnh của chúng về cơ bản là giống nhau. Các thiết bị chụp ảnh chụp ảnh các sóng ánh sáng trong một dải bước sóng nhất định. Trong tự nhiên, dải bước sóng của ánh sáng khả kiến là từ 0.39μm đến 0.78μm, trong khi dải bước sóng của bức xạ nhiệt hồng ngoại là từ 0.75μm đến 1000μm. Miễn là nhiệt độ mục tiêu cao hơn 0 độ tuyệt đối -273 ℃, sẽ có bức xạ hồng ngoại.
