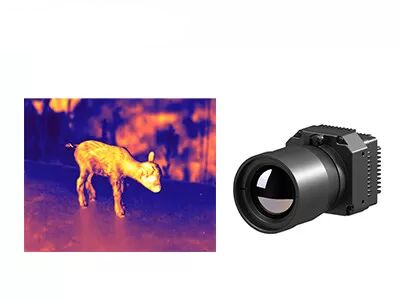

Mô-đun camera hồng ngoại VOx Uncooled LWIR Độ phân giải cao 1280x1024

Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình CẮM1212R
Số lượng đặt hàng tối thiểu 1 MIẾNG
Giá bán Negotiable
Điều khoản thanh toán L/C, T/T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024/12μm MẠNG LƯỚI <50mK
Dải quang phổ 8~14μm Kích cỡ 20x20x10,4mm
Điểm nổi bật

Mô-đun máy ảnh hồng ngoại không được làm mát VOx

,

Mô-đun máy ảnh hồng ngoại không được làm mát LWIR

,

Mô-đun máy ảnh LWIR 1280x1024

Để lại lời nhắn
Mô tả sản phẩm
Mô-đun camera hồng ngoại PLUG1212



Mô-đun máy ảnh nhiệt độ phân giải cao VOx LWIR 1280x1024 / 12μM không được làm mát



Mô tả Sản phẩm



PLUG1212R là một trong những mô-đun máy ảnh hồng ngoại không làm mát thuộc dòng PLUG-R do Công nghệ cảm biến toàn cầu (GST) phát triển.Nó sử dụng máy dò hồng ngoại không được làm mát bằng microbolometer VOx mảng mặt phẳng tiêu điểm ưa thích trên thị trường, mạch xử lý tín hiệu chuyên nghiệp và nền tảng xử lý hình ảnh, biến đổi hoàn toàn bức xạ hồng ngoại mục tiêu thành dữ liệu nhiệt độ.Đo nhiệt độ của nó có sẵn và phạm vi nhiệt độ có thể được tùy chỉnh từ -20oC ~ 150oC để đo nhiệt độ công nghiệp.



Với độ phân giải mảng lớn 1280x1024, mô-đun nhiệt không làm mát PLUG1212R có thể hiển thị nhiều chi tiết hình ảnh hơn và hỗ trợ trường nhìn lớn hơn.Kích thước điểm ảnh 12µm giảm mang lại độ phân giải không gian tốt hơn và phù hợp với tiêu cự ống kính quang học ngắn hơn để đạt được cùng một nhiệm vụ trong phạm vi.



Những đặc điểm chính



- Khoảng cách điểm ảnh: 12μm

- Độ phân giải: 1280x1024

- Dải quang phổ: 8μm -14μm

- Độ nhạy cao: NETD<30mK

- Dải nhiệt độ: -20℃~150℃, 100℃~550℃

- Độ chính xác nhiệt độ: ±2℃ hoặc ±2%

- Độ tin cậy cao & Khả năng thích ứng với môi trường mạnh mẽ.



Thông số kỹ thuật sản phẩm



Người mẫu CẮM1212R
Hiệu suất máy dò hồng ngoại
Nghị quyết 1280x1024
Cao độ điểm ảnh 12μm
Dải quang phổ 8~14μm
MẠNG LƯỚI <30 triệu
Đang xử lý hình ảnh
Tỷ lệ khung hình 25Hz
Thời gian khởi động <25s
Video tương tự /
Video kĩ thuật số HDMI/NGUYÊN/YUV/BT1120
Thành phần mở rộng USB/Camerlink
Chế độ làm mờ Tuyến tính/Histogram/Hỗn hợp
Thu phóng kỹ thuật số Thu phóng liên tục 1~8X, Kích thước bước 1/8
Hiển thị hình ảnh Đen nóng/Trắng nóng/Màu giả
Hướng hình ảnh Lật ngang/dọc/chéo
Thuật toán hình ảnh NUC/AGC/IDE
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn Giao diện 50pin_HRS
Chế độ giao tiếp RS232-TTL, 115200bps
Cung cấp hiệu điện thế 5±0,5V
Đo nhiệt độ
Nhiệt độ hoạt động -10°C~50°C
Phạm vi nhiệt độ -20°C~150°C, 100°C~550°C
độ chính xác nhiệt độ ±2°C hoặc ±2% (Lấy giá trị lớn nhất)
SDK SDK ARM/Windows/Linux, Nhiệt kế toàn màn hình
Tính chất vật lý
Kích thước (mm) 56x56x40,2
Cân nặng ≤200g
Thích ứng môi trường
Nhiệt độ hoạt động -40°C ~ +70°C
Nhiệt độ bảo quản -45°C ~ +85°C
độ ẩm 5%~95%, Không ngưng tụ
Rung động Rung ngẫu nhiên 5,35grms, 3 trục
Sốc Sóng nửa sin, 40g/11ms, 3 trục 6 hướng
quang học
Ống kính tùy chọn Lấy nét cố định xơ vữa: 19mm/25mm



Ứng dụng công nghiệp



Mô-đun hình ảnh hồng ngoại PLU1212R được sử dụng rộng rãi trong Điện lực, Thị giác máy, Kiểm tra tòa nhà, Hóa dầu luyện kim, v.v.



Mô-đun camera hồng ngoại VOx Uncooled LWIR Độ phân giải cao 1280x1024 0

Máy dò hồng ngoại cốt lõi của chúng tôi



Mô-đun camera hồng ngoại VOx Uncooled LWIR Độ phân giải cao 1280x1024 1



câu hỏi thường gặp



1. Đường đẳng nhiệt hồng ngoại là gì?

Đường nối các điểm có cùng giá trị nhiệt độ trên đồ thị đường đẳng nhiệt gọi là đường đẳng nhiệt.Các đường đẳng nhiệt cho thấy các trạng thái khác nhau và nhiệt độ được biểu thị cũng khác nhau, được chia thành các tình huống sau.

- Nếu đường đẳng nhiệt thưa thì chênh lệch nhiệt độ giữa các nơi tương đối nhỏ;nếu đường đẳng nhiệt dày đặc, có nghĩa là nhiệt độ ở những nơi khác nhau rất khác nhau.

- Nếu đường đẳng nhiệt thẳng nghĩa là có ít yếu tố ảnh hưởng đến sự phân bố nhiệt độ;nếu đường đẳng nhiệt cong nghĩa là có nhiều yếu tố ảnh hưởng đến sự phân bố nhiệt độ

- Xu thế đông tây là nhiệt độ thay đổi theo vĩ độ, vĩ độ là nhân tố chủ yếu;nếu đường đẳng nhiệt song song với đường bờ biển, nghĩa là nhiệt độ thay đổi theo khoảng cách với biển và khoảng cách với biển là yếu tố chính.
