1280x1024/12µm Mô-đun Camera Hồng Ngoại cho Nhiệt ảnh Công nghiệp

  • 1280x1024/12μm Infrared Camera Module Core for Industrial Thermography
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình COIN1212R
Số lượng đặt hàng tối thiểu 1 MIẾNG
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Phạm vi nhiệt độ -20oC~+550oC (Có thể tùy chỉnh) Độ chính xác nhiệt độ ±2℃ hoặc ±2%
Nghị quyết 1280x1024/12μm NETD 40mK/F1.0/25oC
Dải quang phổ 8 ~ 14μm thấp Tốc độ khung hình kỹ thuật số 30Hz
Làm nổi bật

Lõi mô-đun máy ảnh 640x512

,

Lõi mô-đun máy ảnh nhiệt

,

Mô-đun máy ảnh nhiệt hồng ngoại 17um
Để lại lời nhắn
Mô tả sản phẩm

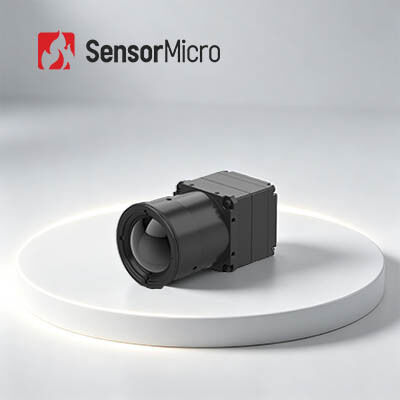

Mô-đun lõi camera hồng ngoại 1280x1024 12µm cho ảnh nhiệt công nghiệp
Tổng quan sản phẩm

Lõi camera hồng ngoại COIN1212R sử dụng bộ dò hồng ngoại không làm mát megapixel 1280*1024/12µm, tích hợp mạch xử lý tín hiệu tiên tiến và thuật toán đo nhiệt độ. Nó hỗ trợ các giao thức truyền thông nối tiếp được sử dụng rộng rãi và cung cấp nhiều giao diện đầu ra video cùng với đầy đủ các tùy chọn ống kính quang học.

Có khả năng phát hiện chênh lệch nhiệt độ nhanh chóng và cung cấp hình ảnh nhiệt rõ nét cùng dữ liệu nhiệt độ chính xác, nó giúp đơn giản hóa đáng kể việc phát triển thứ cấp các hệ thống đo nhiệt độ.

Các tính năng chính
Hình ảnh độ nét cao, Phát hiện chính xác
  • Phát hiện độ nét cao megapixel cho phép đo nhiệt độ hồng ngoại trên phạm vi xem và diện tích lớn hơn
  • Khi theo dõi các biến đổi nhiệt độ nhỏ, nhiều chi tiết nhiệt của đối tượng được hiển thị rõ ràng hơn
Đầy đủ tính năng và Hiệu quả
  • Được phát triển với bộ dò hồng ngoại không làm mát cỡ lớn hàng đầu
  • Tích hợp nhiều thuật toán xử lý ảnh tiên tiến để nâng cao chất lượng hình ảnh
  • Độ chính xác đo nhiệt độ lên tới ±3°C hoặc ±3%, hỗ trợ các dải nhiệt độ từ -20°C đến 150°C và 0 đến 550°C, với khả năng mở rộng tùy chỉnh
Nhiều cấu hình, Tích hợp nhanh chóng
  • Hỗ trợ nhiều chế độ đầu ra hình ảnh bao gồm DVP và BT.1120
  • Đầu ra dữ liệu hình ảnh RAW/YUV với điều khiển cổng nối tiếp
Thông số kỹ thuật sản phẩm
Mẫu mã COIN1212R
Chỉ báo bộ dò IR Vật liệu nhạy: VOx
Độ phân giải: 1280*1024
Kích thước điểm ảnh: 12µm
Đáp ứng phổ: 8µm ~ 14µm
NETD điển hình: ≤40mK/F1.0/25℃
Xử lý hình ảnh Tốc độ khung hình kỹ thuật số: 30Hz
Thời gian khởi động: 6s
Video Analog: /
Video kỹ thuật số: RAW/YUV422/TMP
Thuật toán hình ảnh: Hiệu chỉnh không đồng nhất (NUC), Giảm nhiễu 3D (3DNR), Giảm nhiễu 2D (DNS), Nén dải động (DRC), Tăng cường cạnh (EE)
Hiển thị hình ảnh: 10 loại (Trắng nóng/Lava/Đỏ sắt/Sắt nóng/Y tế/Bắc cực/Cầu vồng 1/Cầu vồng 2/Sắc thái/Đen nóng)
Phần mềm PC Phần mềm ICC: Điều khiển mô-đun & Hiển thị video
Điện Giao diện ngoài tiêu chuẩn: 50 chân: DF40C-50DP-0.4V(51), (HRS, Nam)
Bo mạch mở rộng: USB3.0
Giao diện truyền thông: TTL-232
Giao diện video kỹ thuật số: DVP16/BT.1120/MIPI
Điện áp cung cấp: 4.5~5.5V
Công suất tiêu thụ điển hình: 1.0W
Đo nhiệt độ Nhiệt độ hoạt động: -10℃~+50℃
Dải đo nhiệt độ: -20℃~150℃, 0℃~550℃; Hỗ trợ tùy chỉnh và mở rộng
Độ chính xác đo nhiệt độ: Lớn hơn của ±2℃ / ±2%
Đo nhiệt độ cục bộ: Hỗ trợ xuất giá trị nhiệt độ tối đa, tối thiểu và trung bình của các khu vực đo
SDK: Android/Windows/Linux; Đạt được phân tích luồng video và chuyển đổi từ thang độ xám sang nhiệt độ
Cơ khí Kích thước lõi trần (mm): 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm; 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm
Trọng lượng lõi trần (g): 14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g
Khả năng thích ứng môi trường Nhiệt độ hoạt động: -40℃~+70℃
Nhiệt độ lưu trữ: -45℃~+85℃
Độ ẩm: 5%~95%, không ngưng tụ
Rung động: 5.35grms, Rung động ngẫu nhiên, 3 trục
Va đập: Sóng hình sin nửa, 40g/11ms, Hướng va đập 3 trục, 6 hướng
Chứng nhận: ROHS2.0/REACH
Ống kính quang học Ống kính quang học: Tiêu cự cố định không nhiệt: 14mm/19mm/24mm
Cấp bảo vệ: IP67 (Ống kính phía trước)
Ứng dụng công nghiệp

Mô-đun ảnh nhiệt COIN1212R được sử dụng rộng rãi trong Kiểm tra điện lực, Thị giác máy, An ninh & Giám sát HVAC tòa nhà, Ngoài trời, Cứu hỏa & Cứu nạn, Thực thi pháp luật & Cứu nạn, v.v.

Lợi ích sản phẩm
Danh mục sản phẩm đa dạng

Nhiều định dạng sản phẩm bao gồm bộ dò hồng ngoại, lõi camera và mô-đun để đáp ứng các yêu cầu tích hợp khác nhau.

Sự đa dạng phong phú của sản phẩm

Nhiều tùy chọn kết hợp độ phân giải mảng, kích thước điểm ảnh, dải sóng và ống kính mang lại sự linh hoạt hơn cho các ứng dụng đa dạng.

Hiệu suất vượt trội

Hình ảnh rõ nét, kích thước nhỏ gọn, tiêu thụ điện năng thấp, độ nhạy cao và độ tin cậy mạnh mẽ — được thiết kế để hoạt động trong nhiều điều kiện môi trường khắc nghiệt.

Tích hợp dễ dàng

Nhiều tùy chọn giao diện giúp việc tích hợp trở nên đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng.

Câu hỏi thường gặp
Đường đẳng nhiệt hồng ngoại là gì?
Đường nối các điểm có cùng giá trị nhiệt độ trên đồ thị đẳng nhiệt được gọi là đường đẳng nhiệt. Các đường đẳng nhiệt thể hiện các trạng thái khác nhau và nhiệt độ tương ứng cũng khác nhau, được chia thành các trường hợp sau:
  • Nếu đường đẳng nhiệt thưa, chênh lệch nhiệt độ giữa các vị trí khác nhau tương đối nhỏ; nếu đường đẳng nhiệt dày đặc, điều đó có nghĩa là nhiệt độ ở các vị trí khác nhau rất khác nhau.
  • Nếu đường đẳng nhiệt thẳng, điều đó có nghĩa là có ít yếu tố ảnh hưởng đến phân bố nhiệt độ; nếu đường đẳng nhiệt cong, điều đó có nghĩa là có nhiều yếu tố ảnh hưởng đến phân bố nhiệt độ.
  • Xu hướng Đông-Tây có nghĩa là nhiệt độ thay đổi theo vĩ độ, và yếu tố vĩ độ là yếu tố chính; nếu đường đẳng nhiệt song song với đường bờ biển, điều đó có nghĩa là nhiệt độ thay đổi theo khoảng cách với biển, và khoảng cách với biển là yếu tố chính.
