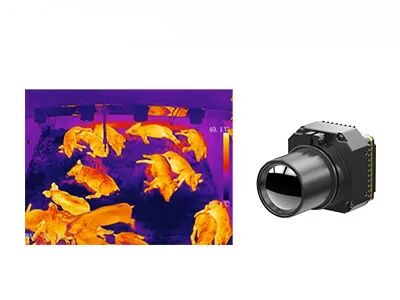

Mô-đun máy ảnh nhiệt hồng ngoại không được làm mát Lõi 25Hz 30Hz cho tải trọng UAV
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xPhạm vi nhiệt độ | -20℃~+550℃ (Có thể tùy chỉnh) | độ chính xác nhiệt độ | ±2℃ hoặc ±2% |
---|---|---|---|
Nghị quyết | 640x512/17μm | MẠNG LƯỚI | <30mK |
Dải quang phổ | 8~14μm LW | Kích cỡ | 44,5x44,5x36,6mm |
Điểm nổi bật | Lõi mô-đun máy ảnh 25Hz,Lõi mô-đun máy ảnh tải trọng UAV,Lõi mô-đun máy ảnh không được làm mát |
Lõi mô-đun máy ảnh nhiệt hồng ngoại 640x512 / 17μM cho nhiệt kế công nghiệp
Mô-đun máy ảnh nhiệt không được làm mát PLUG617R bao gồm máy dò hồng ngoại fpa không được làm mát 640x512 / 17μm, đầy đủ các thành phần quang học, mạch xử lý tín hiệu chuyên nghiệp và thuật toán xử lý hình ảnh.
PLUG617R là một loại mô-đun máy ảnh không được làm mát được ứng dụng trong lĩnh vực chụp ảnh nhiệt và đo nhiệt độ công nghiệp.Phạm vi nhiệt độ có thể tùy chỉnh, có thể đáp ứng các yêu cầu cụ thể của kỹ thuật ghi nhiệt công nghiệp và thể hiện hình ảnh nhiệt rõ ràng.
Là nhà sản xuất mô-đun máy ảnh nhiệt hàng đầu, công nghệ Cảm biến Toàn cầu cam kết mở ra một tầm nhìn mới cho phép đo nhiệt độ công nghiệp.Sau nhiều năm tích lũy kỹ thuật và kinh nghiệm thực tế trong lĩnh vực đo nhiệt độ hồng ngoại, chúng tôi đã cung cấp cho khách hàng đầy đủ các giải pháp thị giác hình ảnh nhiệt của máy.
- NETD<30mk, Độ nhạy cao
- Hiệu suất ổn định
- Tích hợp dễ dàng
- Chất lượng & chi tiết hình ảnh rõ nét
- Phạm vi nhiệt độ tùy chỉnh
- Khả năng thích ứng môi trường mạnh mẽ
Người mẫu | CẮM617R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Cao độ điểm ảnh | 17μm |
Dải quang phổ | 8~14μm |
MẠNG LƯỚI | <30 triệu |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz/30Hz |
Thời gian khởi động | <15s |
Video tương tự | PAL/NTSC |
Video kĩ thuật số | NGUYÊN/YUV/BT656/LVDS |
Thành phần mở rộng | USB/Camerlink |
Chế độ làm mờ | Tuyến tính/Histogram/Hỗn hợp |
Thu phóng kỹ thuật số | Thu phóng liên tục 1~8X, Kích thước bước 1/8 |
Hiển thị hình ảnh | Đen nóng/Trắng nóng/Màu giả |
Hướng hình ảnh | Lật ngang/dọc/chéo |
Thuật toán hình ảnh | NUC/AGC/IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | Giao diện 50pin_HRS |
Chế độ giao tiếp | RS232-TTL, 115200bps |
Cung cấp hiệu điện thế | 4~6V |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10°C~50°C |
Phạm vi nhiệt độ | -20°C~150°C, 100°C~550°C |
độ chính xác nhiệt độ | ±2°C hoặc ±2% (Lấy giá trị lớn nhất) |
SDK | SDK ARM/Windows/Linux, Nhiệt kế toàn màn hình |
Tính chất vật lý | |
Kích thước (mm) | 44,5x44,5x36,6 |
Cân nặng | <90g |
Thích ứng môi trường | |
Nhiệt độ hoạt động | -40°C ~ +70°C |
Nhiệt độ bảo quản | -45°C ~ +85°C |
độ ẩm | 5%~95%, Không ngưng tụ |
Rung động | Rung ngẫu nhiên 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g/11ms, 3 trục 6 hướng |
quang học | |
Ống kính tùy chọn | Lấy nét cố định xơ vữa: 7.5mm/13mm/19mm/25mm/35mm Ống kính cơ giới: 75mm/100mm/150mm |
Mô-đun hình ảnh nhiệt PLUG617R được sử dụng rộng rãi trong Kiểm tra năng lượng điện, Thị giác máy, Giám sát & An ninh HVAC tòa nhà, Ngoài trời, Chữa cháy & Cứu hộ, Thực thi pháp luật & Cứu hộ, ADAS, Tải trọng UAV, v.v.
1. Bức xạ hồng ngoại là gì?
Khi nói về ảnh nhiệt hồng ngoại, điều đầu tiên nghĩ đến là bức xạ hồng ngoại (IR).Bước sóng của năng lượng bức xạ hồng ngoại bắt đầu từ khoảng 700nm và kéo dài đến khoảng 1mm.Tất cả các vật thể đều phát ra một lượng nhiệt nhất định dưới dạng bức xạ hồng ngoại mà chúng ta không nhìn thấy được, bởi vì trong toàn bộ quang phổ điện từ, mắt thường chỉ có thể nhìn thấy "ánh sáng khả kiến".
2. Thiết bị chụp ảnh nhiệt hồng ngoại hoạt động như thế nào?
Thành phần cốt lõi của thiết bị hồng ngoại là máy dò nhiệt hồng ngoại, có thể phát hiện một cách nhạy cảm sự chênh lệch nhiệt độ nhỏ của các vật thể xung quanh.Sau đó, nó thu thập thông tin bức xạ này từ vật thể và xuất thông tin nhiệt độ để chụp ảnh, dựa trên thông tin chênh lệch nhiệt độ.Vật thể càng nóng thì càng tạo ra nhiều bức xạ hồng ngoại.Nếu cường độ quá cao, bạn có thể cảm thấy nó giống như hơi nóng.
