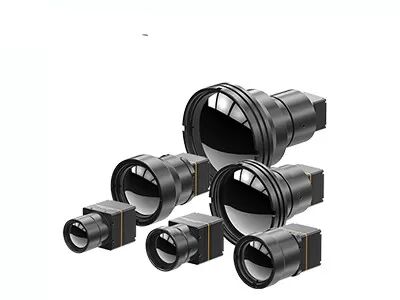

Mô-đun hình ảnh nhiệt LWIR VOx 640x512 được tích hợp vào camera hồng ngoại

 Mô-đun hình ảnh nhiệt LWIR VOx 640x512 được tích hợp vào Camera hồng ngoại

Mô-đun nhiệt TWIN612 là sản phẩm mới được phát triển bởi SensorMicro. Nó tích hợp bộ dò hồng ngoại không làm mát 640×512/12µm với gói gốm. Với NETD điển hình＜40mk, mô-đun nhiệt TWIN612 có thể trình bày hình ảnh rõ ràng hơn, sắc nét hơn và chi tiết hơn.

Với dải đo nhiệt độ từ -20℃~150℃/0~550℃, độ chính xác ±2℃ hoặc ±2% và tốc độ khung hình lên đến 30Hz, mô-đun nhiệt đảm bảo hình ảnh nhiệt mượt mà và đo nhiệt độ chính xác.

Mô-đun nhiệt TWIN612 có những ưu điểm về thiết kế nhỏ gọn, cấu trúc nhẹ và mức tiêu thụ điện năng thấp chỉ 0,8w. Với các thuật toán xử lý hình ảnh và chức năng đo nhiệt độ được cải thiện, mô-đun nhiệt TWIN612 trình bày hình ảnh ổn định hơn và nhiệt độ chính xác hơn.

Quy trình đóng gói gốm tương tự như đóng gói kim loại, là một công nghệ đóng gói bộ dò hồng ngoại trưởng thành. So với đóng gói kim loại, thể tích và trọng lượng của bộ dò được đóng gói sẽ giảm đi rất nhiều. Do đó, mô-đun nhiệt TWIN612 có thể được áp dụng cho các ngành công nghiệp có yêu cầu nghiêm ngặt về kích thước, trọng lượng và mức tiêu thụ điện năng.

- Kích thước nhỏ: 25,4mm×25,4mm×35mm
- Trọng lượng nhẹ: 25g
- NETD điển hình<40mk
- Hình ảnh nhiệt sắc nét, rõ ràng
- Mức tiêu thụ điện năng điển hình thấp chỉ 0,8W


Mô-đun hình ảnh nhiệt TWIN612/R được ứng dụng trong lĩnh vực Nhiệt ảnh, Giám sát an ninh, Tải trọng UAV, Robot, Phần cứng thông minh, ADAS, Phòng cháy chữa cháy & Cứu hộ


1. Bức xạ hồng ngoại là gì?
Khi nói về hình ảnh nhiệt hồng ngoại, điều đầu tiên cần nghĩ đến là bức xạ hồng ngoại (IR). Bước sóng của năng lượng bức xạ hồng ngoại bắt đầu từ khoảng 700nm và kéo dài đến khoảng 1mm. Tất cả các vật thể đều phát ra một lượng nhiệt nhất định dưới dạng bức xạ hồng ngoại, mà chúng ta không nhìn thấy được, bởi vì trong toàn bộ quang phổ điện từ, mắt thường chỉ có thể nhìn thấy "ánh sáng khả kiến".

2. Máy ảnh nhiệt hồng ngoại hoạt động như thế nào?
Thành phần cốt lõi của thiết bị hồng ngoại là bộ dò nhiệt hồng ngoại, có thể phát hiện nhạy cảm sự khác biệt nhiệt độ nhỏ của các vật thể xung quanh. Sau đó, nó thu thập thông tin bức xạ này từ vật thể và xuất ra thông tin nhiệt độ để tạo ảnh, dựa trên thông tin khác biệt nhiệt độ. Vật thể càng nóng, nó càng tạo ra nhiều bức xạ hồng ngoại. Nếu cường độ quá cao, bạn có thể cảm thấy nó như nhiệt.
