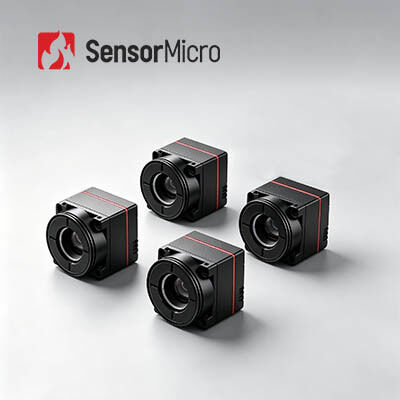

lõi máy ảnh nhiệt không làm mát vanadium oxide với độ phân giải 640x512 và độ cao pixel 12μm ở mức tiêu thụ năng lượng 0,5W

  • Vanadium Oxide Uncooled Thermal Camera Core with 640x512 Resolution and 12μm Pixel Pitch at 0.5W Power Consumption
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL612 Pro
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 Tốc độ khung hình 25/30Hz/50Hz
Tiêu thụ điện năng 0,5w NETD điển hình 40mK
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 12μm
Làm nổi bật

Lõi camera nhiệt Drone không được làm mát

,

Camera nhiệt Vanadi Oxide Drone

,

Lõi camera nhiệt kích thước nhỏ
Để lại lời nhắn
Mô tả sản phẩm
Vanadium oxide không làm mát lõi máy ảnh nhiệt kích thước nhỏ 640x512/12μm 30Hz
Tổng quan sản phẩm
Lõi máy ảnh hồng ngoại siêu thu nhỏ iTL612Pro được trang bị một máy dò cấp wafer 640 × 512 / 12μm và được thiết kế với thiết kế siêu nhỏ gọn.3 mm và tổng trọng lượng chỉ 13.7g, nó xác định lại các tiêu chuẩn SWaP (kích thước, trọng lượng và sức mạnh) của ngành.nó đạt được sự thu nhỏ cực kỳ của các thành phần cốt lõi, giải quyết chính xác các yêu cầu đòi hỏi của các hệ thống hồng ngoại nhỏ gọn về tải trọng cấu trúc, tích hợp hệ thống và phát triển lặp đi lặp lại.
Các đặc điểm chính
  • Mức độ nhẹ và tải trọng tối thiểu
    • Kích thước siêu nhỏ: 17,3 × 17,3 × 23,4 mm (bao gồm ống kính 9,1 mm)
    • Trọng lượng cực nhẹ: 13,7 ± 0,5g (bao gồm ống kính 9,1 mm)
    • Tiêu thụ năng lượng cực thấp: Tối thiểu là 0,5W
  • FPA chính thống với hình ảnh rõ ràng
    • 640x512 Độ phân giải cho sự hội nhập rộng rãi
    • Tăng độ rõ ràng hình ảnh: Nhiều thuật toán hình ảnh thế hệ mới để cải thiện chất lượng hình ảnh
  • Phát triển dễ dàng và tích hợp liền mạch
    • Nhiều tùy chọn ống kính có sẵn để phù hợp với các kịch bản ứng dụng khác nhau
    • Hỗ trợ nhiều giao diện đầu ra hình ảnh: DVP8, LVDS, MIPI, USB 2.0, và BT.656
    • Khả năng đầu ra dữ liệu RAW/YUV/Matrix-TEMP với điều khiển cổng hàng loạt
Thông số kỹ thuật sản phẩm
Mô hình iTL612Pro
Chỉ số của máy dò IR
Vật liệu nhạy cảm VOx
Nghị quyết 640×512
Kích thước pixel 12μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình ≤ 40mK
Xử lý hình ảnh
Tỷ lệ khung hình số 25/30Hz/50Hz
Thời gian khởi động ≤ 5s
Video số RAW/YUV/Matrix-TEMP
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh 10 ((Sắc nóng / Trắng nóng / Màu giả)
Phần mềm PC
Mô-đun hồng ngoại Mô-đun điều khiển và màn hình video
Máy điện
Giao diện bên ngoài tiêu chuẩn Giao diện 30Pin_HRS: DF40C-30DP-0.4V ((51)
Giao diện bên ngoài MIPI 34Pin_Panasonic Connector Interface: AXE634124
Giao diện truyền thông TTL-232/USB2.0
Giao diện video kỹ thuật số DVP8/LVDS/MIPI/USB2.0/BT.656
Điện áp cung cấp 4.2-5.5V
Tiêu thụ năng lượng điển hình 0.5W
Đo nhiệt độ
Nhiệt độ hoạt động -10°C~+50°C
Phạm vi đo nhiệt độ /
Độ chính xác đo nhiệt độ /
Đo nhiệt độ một phần /
SDK /
Máy móc
Kích thước (bao gồm ống kính) 17.3×17.3×23.4 (cấu kính 9,1mm)
17.3 × 17.3 × 30.2 (13mm ống kính)
17.3×17.3×38 (25mm ống kính)
17.3×17.3×54 (45mm ống kính)
Trọng lượng (bao gồm ống kính) 13.7±0.5g (cấu kính 9,1mm)
20±0,5g (13mm ống kính)
27.3±0,5g (25mm ống kính)
51±0,5g (45mm ống kính)
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động -40°C~+70°C
Nhiệt độ lưu trữ -45°C~+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Vibration (sự rung động) Động lực sinus, tần số: 10HZ150HZ10HZ, Giá trị đỉnh: 0.15mm, Hướng trục: X, Thời gian chịu đựng: 8min/trục, Chu kỳ: 2 lần
Tác động Half sinus Wave, 30g/11ms, hướng va chạm X axis, 3 lần
Chứng nhận RoHS2.0/REACH
Kính quang học Phương pháp lấy nét cố định: 9.1/13/25/45mm
Ứng dụng công nghiệp
Mô-đun hình ảnh nhiệt iTL612 Pro có thể được sử dụng trong lĩnh vực chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo, thiết bị di động v.v.
Dòng sản phẩm của chúng tôi
  • Độ nhạy cao và hiệu suất tuyệt vời
  • Công nghệ hàng đầu thế giới trong ngành công nghiệp hồng ngoại
  • Các máy dò hồng ngoại khác nhau có sẵn - cả máy dò hồng ngoại không làm mát và làm mát trong các định dạng và kích thước pixel khác nhau
  • Sản xuất số lượng lớn để đảm bảo giao hàng nhanh chóng - ba dây chuyền sản xuất với khả năng sản xuất hàng năm lên đến hàng triệu máy dò
Câu hỏi thường gặp
1. về bao bì gốm máy dò hồng ngoại
Quá trình đóng gói gốm tương tự như đóng gói kim loại, đó là một công nghệ đóng gói cảm biến hồng ngoại trưởng thành.khối lượng và trọng lượng của máy dò đóng gói sẽ giảm đáng kểĐối với bao bì gốm, mạch đọc của nó có chức năng điều chỉnh nhiệt độ hoạt động tự động và không yêu cầu ổn định TEC.
2Bao bì ở mức wafer
Bao bì cấp wafer, còn được gọi là bao bì kích thước cấp wafer, đã trở thành một phần quan trọng của công nghệ bao bì tiên tiến trong ngành công nghiệp bán dẫn.Bao bì cấp wafer (WLP) là quá trình hoàn thành bao bì chân không cao trực tiếp trên toàn bộ wafer MEMSNó thực hiện hầu hết hoặc tất cả các thủ tục đóng gói và thử nghiệm trực tiếp trên wafer phát hiện IR trước khi cắt.Nó là một gói chip kích thước cải thiện đáp ứng nhu cầu của kích thước nhỏ, nhẹ, di động, cầm tay, giá thấp và hiệu quả sản xuất cao.
