lõi máy ảnh nhiệt không làm mát nhỏ và nhẹ với độ phân giải 640x512 và pitch pixel 8μm cho kiểm tra quang điện

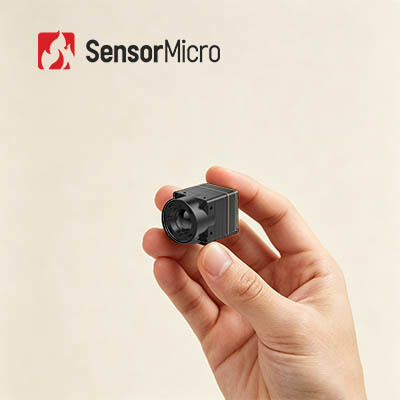

  • Tiny and Lightweight Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for Photovoltaic Inspection
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL608
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 Độ phân giải pixel 8μm
Tiêu thụ điện năng 0,4W Dải quang phổ 8 ~ 14μm
NETD điển hình 30mK Tốc độ khung hình 30/50Hz
Làm nổi bật

Máy ảnh nhiệt Drone không được làm mát nhỏ gọn

,

Lõi máy ảnh nhiệt Drone 640x512

,

Kiểm tra quang điện Camera nhiệt không được làm mát
Để lại lời nhắn
Mô tả sản phẩm
lõi máy ảnh nhiệt không làm mát nhỏ và nhẹ 640x512/8μm cho kiểm tra quang điện
Mô tả sản phẩm

Trọng tâm máy ảnh nhiệt hồng ngoại iTL608 có yếu tố hình dạng siêu nhỏ gọn 13 × 13 × 18,3 mm - khoảng kích thước của ngón tay cái - và chỉ nặng 6,7 g, tương đương với trọng lượng của hai đồng xu,đẩy giới hạn của thiết kế nhẹ và nhỏ gọn một lần nữaĐược trang bị một máy dò hồng ngoại VOx, 640 × 512/8μm iTL608 cung cấp độ nhạy nhiệt cao của NETD≤30mK. Hoạt động trong 8-14μm LWIR,nó cho phép phát hiện chính xác các mục tiêu nhiệt độ môi trường chungLõi hỗ trợ thời gian khởi động nhanh ≤ 6 giây và tốc độ khung hình 30 Hz / 50 Hz, trong khi các thuật toán NUC và 3DNR tích hợp tối ưu hóa sự đồng nhất hình ảnh và chất lượng hình ảnh tổng thể.Được thiết kế để hoạt động đáng tin cậy trong môi trường đòi hỏi, iTL608 hoạt động trong phạm vi nhiệt độ rộng từ -40 °C đến +70 °C, làm cho nó phù hợp với các thiết bị cầm tay và các nền tảng di động khác,giải quyết nhu cầu ứng dụng trong giám sát an ninh, đo nhiệt độ, và thị giác ban đêm.

Các đặc điểm chính
  • Thiết kế cực kỳ nhẹ
    Kích thước nhỏ gọn 13 × 13 × 18,3 mm và trọng lượng 6,7 ± 1,5 g (bao gồm ống kính 6 mm)
    Trong số các mức độ hội nhập cao nhất trong lớp của nó
  • Độ nhạy cao, phát hiện chính xác
    Kích thước pixel cực nhỏ 8μm với độ phân giải 640 × 512, cung cấp chi tiết tinh tế và hình ảnh rõ ràng
    NETD điển hình ≤ 30mK, cho phép phát hiện đáng tin cậy sự khác biệt nhiệt độ tinh tế
  • Phát triển đơn giản, hội nhập nhanh
    Nhiều tùy chọn ống kính quang có sẵn để đáp ứng các yêu cầu ứng dụng đa dạng
    Hỗ trợ nhiều giao diện đầu ra hình ảnh, bao gồm MIPI / USB 2.0 / BT.656
    Khả năng phát ra dữ liệu hình ảnh RAW và YUV, với điều khiển thông qua cổng hàng loạt/I2C
Thông số kỹ thuật sản phẩm
Mô hình iTL608
Chỉ số của máy dò IR
Vật liệu nhạy cảm VOx
Nghị quyết 640×512
Kích thước pixel 8μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình ≤ 30mK
Xử lý hình ảnh
Tỷ lệ khung hình số 30/50Hz
Thời gian khởi động ≤ 6s
Video số RAW/YUV/TMP
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh 10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Màu sắc / Đen nóng)
Phần mềm PC
Phần mềm Mô-đun điều khiển và màn hình video
Máy điện
Giao diện bên ngoài tiêu chuẩn 34Pin_Connector Interface: BP04SD-34-0065-R0
Giao diện truyền thông TTL-232/USB2.0/I2C
Giao diện video kỹ thuật số MIPI/USB2.0/BT656
Điện áp cung cấp 4-5,5V
Tiêu thụ năng lượng điển hình 0.4W
Máy móc
Kích thước (bao gồm ống kính) Với ống kính 6mm: 13 × 13 × 18,3 mm (thánh kính ngoài ống kính Φ12,3 mm)
Với ống kính 8,7mm: 13 × 13 × 19,8 mm (đường kính ngoài ống kính Φ15,6 mm)
Với ống kính 16,7mm: 13 × 13 × 27,9 mm (thang kính ngoài ống kính Φ22,2 mm)
Với ống kính 30mm: 13 × 13 × 39 mm (thang kính ngoài ống kính Φ36 mm)
Trọng lượng (bao gồm ống kính) 6.7±1.5g (6mm ống kính)
7.5±1.5g (máy kính 8,7mm)
17±1,5g (16,7mm ống kính)
42.7±1,5g (30mm ống kính)
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động -40°C~+70°C
Nhiệt độ lưu trữ -45°C~+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Vibration (sự rung động) 5.35grms, rung động ngẫu nhiên, 3-axis
Tác động Half sinus Wave, 40g/11ms, hướng va chạm X axis, 3 lần
Chứng nhận RoHS2.0/REACH
Kính quang học Phương pháp lấy nét cố định: 6/8.7/16.7/30mm
Ứng dụng công nghiệp

Mô-đun hình ảnh nhiệt iTL608 có thể được sử dụng trong lĩnh vực chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo, thiết bị di động v.v.

Khả năng sản xuất
  • Công nghệ phát hiện hồng ngoại trong nhà
    Máy phát hiện hồng ngoại không làm mát VOx 8 inch 0,11μm
    Máy dò hồng ngoại làm mát MCT 8 inch 0,5μm
    Máy phát hiện hồng ngoại làm mát T2SL 8 inch 0,5μm
  • Công suất sản xuất và lợi thế
    6 triệu máy dò hồng ngoại tự phát triển mỗi năm
    30,000 m2 cơ sở sản xuất bán dẫn
    20Khu vực phòng sạch 1000 m2
FAQ
1Sự khác biệt giữa ánh sáng yếu, IR hoạt động và hình ảnh nhiệt là gì?
Ánh sáng thấp cần ánh sáng tự nhiên và biến hình ảnh ánh sáng tự nhiên yếu thành hình ảnh điện tử nâng cao thông qua tăng cường hình ảnh;
IR hoạt động phát ra ánh sáng hồng ngoại tích cực và sử dụng chùm tia hồng ngoại được phản xạ bởi mục tiêu.
Hình ảnh nhiệt không cần bất kỳ ánh sáng nào và là thị giác ban đêm hồng ngoại thụ động phát hiện sự khác biệt bức xạ hồng ngoại giữa mục tiêu và cảnh hoặc các phần khác nhau của một vật thể.không bị ảnh hưởng bởi những thay đổi trong điều kiện chiếu sáng xung quanh, trong đêm hoặc thậm chí trong sương mù, mưa và môi trường khắc nghiệt khác.
2Anh có thể chặn hình ảnh nhiệt không?
Trong hầu hết các trường hợp, bạn không thể. nhưng tia hồng ngoại không thể xuyên qua tường, và kính cũng có thể chặn IR.bạn có thể ẩn sau kính hoặc tường để chặn hình ảnh nhiệt.
