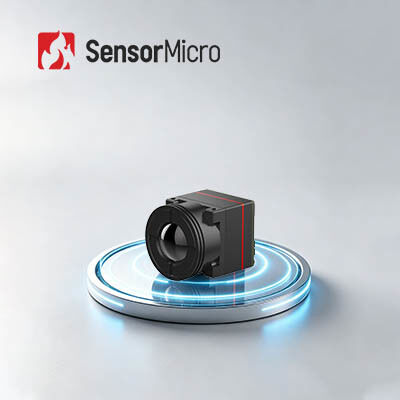

Thiết kế nhỏ gọn và nhẹ không làm mát lõi máy ảnh hồng ngoại với độ phân giải 640x512 và độ cao pixel 12μm
| Nguồn gốc | Vũ Hán, tỉnh Hồ Bắc, Trung Quốc |
|---|---|
| Hàng hiệu | SensorMicro |
| Chứng nhận | ISO9001:2015; RoHS; Reach |
| Số mô hình | iTL612 Pro |
| Số lượng đặt hàng tối thiểu | 1 miếng |
| Giá bán | Có thể thương lượng |
| Điều khoản thanh toán | L/C,T/T |
Thông tin chi tiết sản phẩm
| Nghị quyết | 640x512 | Tốc độ khung hình | 25/30Hz/50Hz |
|---|---|---|---|
| Dải quang phổ | 8 ~ 14μm | Tiêu thụ điện năng | 0,5w |
| NETD điển hình | 40mK | Độ phân giải pixel | 12μm |
| Làm nổi bật | Video kỹ thuật số Camera hồng ngoại không được làm mát,Camera hồng ngoại không được làm mát 640x512,Lõi camera hồng ngoại không được làm mát 12um |
||
Mô tả sản phẩm
Thiết kế nhỏ gọn và nhẹ không làm mát lõi máy ảnh hồng ngoại 640x512 12μm
Định nghĩa lại các tiêu chuẩn SWaP công nghiệp cho lõi hình ảnh nhiệt thu nhỏ, lõi máy ảnh hồng ngoại siêu nhỏ iTL612Pro đạt được sự cân bằng hoàn hảo giữa kích thước siêu nhỏ gọn, trọng lượng siêu nhẹ,tiêu thụ năng lượng thấp và hình ảnh độ nét caoĐược xây dựng với một máy dò cấp wafer 640 × 512 / 12μm cao cấp và các thuật toán tối ưu hóa hình ảnh nâng cấp, nó cung cấp hiệu suất hình ảnh nhiệt cấp chuyên nghiệp vượt xa các sản phẩm cùng kích thước.
Bỏ qua giới hạn kích thước và trọng lượng của lõi hồng ngoại truyền thống, đường cắt chéo vuông 17,3mm và thân siêu nhẹ 13,7g của nó làm giảm đáng kể các rào cản lắp ráp hệ thống và gánh nặng cấu trúc.Kết hợp với tiêu thụ năng lượng cực thấp và giao diện phát triển có thể mở rộng cao, nó cho phép các doanh nghiệp phát triển các sản phẩm hình ảnh nhiệt hồng ngoại di động, thu nhỏ và hiệu quả cao hơn, bao gồm nhiều lĩnh vực ứng dụng công nghiệp và thương mại.
Các đặc điểm chính
Mức độ nhẹ và tải trọng tối thiểu
- Kích thước siêu nhỏ: 17,3 × 17,3 × 23,4 mm (bao gồm ống kính 9,1 mm)
- Trọng lượng cực nhẹ: 13,7 ± 0,5g (bao gồm ống kính 9,1 mm)
- Tiêu thụ năng lượng cực thấp: Tối thiểu là 0,5W
FPA chính thống với hình ảnh rõ ràng
- 640x512 Độ phân giải cho sự hội nhập rộng rãi
- Tăng độ rõ ràng hình ảnh: Nhiều thuật toán hình ảnh thế hệ mới để cải thiện chất lượng hình ảnh
Phát triển dễ dàng và tích hợp liền mạch
- Nhiều tùy chọn ống kính có sẵn để phù hợp với các kịch bản ứng dụng khác nhau
- Hỗ trợ nhiều giao diện đầu ra hình ảnh: DVP8, LVDS, MIPI, USB 2.0, và BT.656
- Khả năng đầu ra dữ liệu RAW/YUV/Matrix-TEMP với điều khiển cổng hàng loạt
Thông số kỹ thuật sản phẩm
| Mô hình | iTL612Pro |
| Chỉ số của máy dò IR | |
| Vật liệu nhạy cảm | VOx |
| Nghị quyết | 640×512 |
| Kích thước pixel | 12μm |
| Phản ứng quang phổ | 8μm ~ 14μm |
| NETD điển hình | ≤ 40mK |
| Xử lý hình ảnh | |
| Tỷ lệ khung hình số | 25/30Hz/50Hz |
| Thời gian khởi động | ≤ 5s |
| Video số | RAW/YUV/Matrix-TEMP |
| Thuật toán hình ảnh | NUC/3DNR/DNS/DRC/EE |
| Hiển thị hình ảnh | 10 ((Sắc nóng / Trắng nóng / Màu giả) |
| Máy điện | |
| Giao diện bên ngoài tiêu chuẩn | Giao diện 30Pin_HRS:DF40C-30DP-0.4V ((51) |
| Giao diện bên ngoài MIPI | 34Pin_Panasonic Connector Interface:AXE634124 |
| Giao diện truyền thông | TTL-232/USB2.0 |
| Giao diện video kỹ thuật số | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Điện áp cung cấp | 4.2-5.5V |
| Tiêu thụ năng lượng điển hình | 0.5W |
| Máy móc | |
| Kích thước (bao gồm ống kính) | 17.3×17.3×23.4 (cấu kính 9,1mm) 17.3 × 17.3 × 30.2 (13mm ống kính) 17.3×17.3×38 (25mm ống kính) 17.3×17.3×54 (45mm ống kính) |
| Trọng lượng (bao gồm ống kính) | 13.7±0.5g (cấu kính 9,1mm) 20±0,5g (13mm ống kính) 27.3±0,5g (25mm ống kính) 51±0,5g (45mm ống kính) |
| Khả năng thích nghi với môi trường | |
| Nhiệt độ hoạt động | -40°C~+70°C |
| Nhiệt độ lưu trữ | -45°C~+85°C |
| Độ ẩm | 5% ~ 95%, không ngưng tụ |
| Vibration (sự rung động) | Động lực sinus, tần số: 10HZ150HZ10HZ, Giá trị đỉnh: 0.15mm, Hướng trục: X, Thời gian chịu đựng: 8min/trục, Chu kỳ: 2 lần |
| Tác động | Half sinus Wave, 30g/11ms, hướng va chạm X axis, 3 lần |
| Chứng nhận | RoHS2.0/REACH |
| Kính quang học | Phương pháp lấy nét cố định: 9.1/13/25/45mm |
Ứng dụng công nghiệp
Mô-đun hình ảnh nhiệt iTL612 Pro có thể được sử dụng trong lĩnh vực chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo, thiết bị di động v.v.
Về chúng tôi
Tầm nhìn của chúng tôiĐể đẩy ranh giới của cảm giác và biến đổi cách mọi người kết nối với thế giới xung quanh họ.
Nhiệm vụ của chúng tôi:Để khai thác sức mạnh của công nghệ cảm biến hồng ngoại để biến đổi các ngành công nghiệp trên toàn thế giới, cho phép các quyết định thông minh hơn, môi trường an toàn hơn và tương lai kết nối hơn.
Giá trị của chúng tôi:Để tạo ra công nghệ hồng ngoại tiên tiến giúp thế giới trở thành một nơi tốt đẹp hơn.
FAQ
1Những lợi thế của các máy dò hồng ngoại không làm mát là gì?
Máy phát hiện phẳng tiêu cự hồng ngoại không làm mát không cần thiết bị làm mát, nó có thể hoạt động ở nhiệt độ phòng và có những lợi thế của khởi động nhanh, tiêu thụ điện năng thấp, kích thước nhỏ, trọng lượng nhẹ, tuổi thọ dài,chi phí thấp v.v..
2Những gì là những cân nhắc chính trên một máy dò hồng ngoại / mô-đun nhiệt cho ứng dụng của bạn?
• Độ phân giải của máy dò
• Kích thước pixel
• NETD
• Chất lượng hình ảnh
• Tùy chọn ống kính
• Tiêu thụ năng lượng
• Kích thước và trọng lượng
• Giao diện cơ khí và điện
• Ngân sách
• Kích thước pixel
• NETD
• Chất lượng hình ảnh
• Tùy chọn ống kính
• Tiêu thụ năng lượng
• Kích thước và trọng lượng
• Giao diện cơ khí và điện
• Ngân sách
3Độ phân giải của máy dò hồng ngoại là gì?
Có nghĩa là số lượng pixel của hình ảnh nhiệt. Độ phân giải cao hơn có nghĩa là nhiều điểm quan sát và đo nhiệt độ hơn, do đó mục tiêu nhỏ hơn ở khoảng cách xa hơn có thể được quan sát và đo.Thông thường độ phân giải của hình ảnh nhiệt hồng ngoại dao động từ 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, v.v. Với độ phân giải cao hơn, chi phí của máy dò sẽ cao hơn.
4. Lĩnh vực nhìn (FOV)
Nó đề cập đến trường nhìn hai chiều của không gian đối tượng được quan sát bởi hệ thống quang của máy chụp nhiệt hồng ngoại.giả sử rằng kích thước của mảng cảm biến là A × B, kích thước pixel là d, và độ dài tiêu cự của ống kính là f, sau đó góc FOV ngang θ = 2×acrtan (A×d/2f). Sau khi chọn mảng cảm biến và kích thước pixel,trường nhìn chỉ thay đổi theo độ dài tiêu cự của hệ thống quang học: với độ dài tiêu cự dài hơn, trường nhìn sẽ hẹp hơn; với độ dài tiêu cự ngắn hơn, trường nhìn sẽ rộng hơn.
