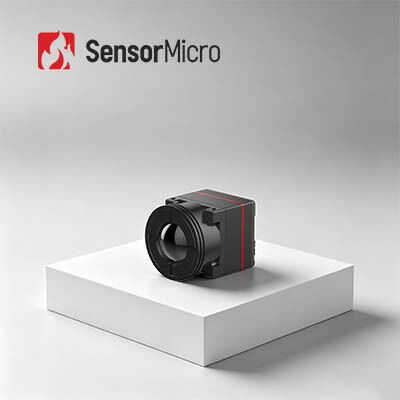

Ultra Compact 640x512 Độ phân giải 12μm Pixel Pitch Không làm mát lõi máy ảnh hồng ngoại với tiêu thụ năng lượng 0,5W cho các thiết bị đeo

  • Ultra Compact 640x512 Resolution 12μm Pixel Pitch Uncooled Infrared Camera Core with 0.5W Power Consumption for Wearable Devices
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL612 Pro
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Tốc độ khung hình 25/30Hz/50Hz Nghị quyết 640x512
Tiêu thụ điện năng 0,5w NETD điển hình 40mK
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 12μm
Làm nổi bật

Camera hồng ngoại không được làm mát USB2.0

,

Camera hồng ngoại không được làm mát 12um

,

Lõi camera hồng ngoại DVP 640x512
Để lại lời nhắn
Mô tả sản phẩm
Ultra Compact Uncooled Infrared Camera Core 640x512 12um cho các thiết bị đeo
Tổng quan sản phẩm

Được thiết kế để thu nhỏ cực kỳ và độ tin cậy cao,lõi máy ảnh hồng ngoại iTL612Pro tích hợp một máy dò FPA cấp wafer 640 × 512/12μm cao cấp và thuật toán xử lý hình ảnh thế hệ tiếp theo để tăng độ rõ ràng và ổn định hình ảnh tổng thể.

Với thiết kế kích thước cực nhỏ gọn 17,3 × 17,3 × 23,4 mm và thân xe nhẹ 13,7 ± 0,5 g, mô-đun giảm thiểu tải trọng cấu trúc cho các thiết bị tích hợp.Với công suất cực thấp 0.5W, nó thích nghi hoàn hảo với hệ thống tích hợp pin và di động.

Tương thích với nhiều cấu hình ống kính, lõi hỗ trợ các tùy chọn đầu ra toàn diện bao gồm giao diện DVP8, LVDS, MIPI, USB 2.0 và BT.656, cũng như RAW,Khả năng đầu ra dữ liệu YUV và Matrix-TEMP với điều khiển cổng hàng loạt, cung cấp hỗ trợ kỹ thuật đầy đủ cho việc lặp lại hệ thống tùy chỉnh và tích hợp công nghiệp.

Các đặc điểm chính
  • Thiết kế nhỏ gọn và nhẹ- Kích thước: 17mm × 17mm × 22mm (với ống kính 9,1mm), Trọng lượng: 13g (với ống kính 9,1mm), Tiêu thụ điện thấp đến 0,7W
  • Hình ảnh rõ ràng và đo phóng xạ chính xác- thuật toán xử lý hình ảnh hoàn toàn mới: NUC / 3DNR / DNS / DRC / EE, Hỗ trợ Windows / Linux / ARM SDK, Hỗ trợ đo nhiệt độ khu vực, điểm & đồng nhiệt
  • Các giao diện khác nhau để tích hợp dễ dàng- DVP/LVDS/USB2.0 giao diện, RAW/YUV xuất dữ liệu hình ảnh, serial cổng điều khiển
Thông số kỹ thuật sản phẩm
Mô hình iTL612Pro
Chỉ số của máy dò IR
Vật liệu nhạy cảm VOx
Nghị quyết 640×512
Kích thước pixel 12μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình ≤ 40mK
Xử lý hình ảnh
Tỷ lệ khung hình số 25/30Hz/50Hz
Thời gian khởi động ≤ 5s
Video số RAW/YUV/Matrix-TEMP
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh 10 ((Sắc nóng / Trắng nóng / Màu giả)
Phần mềm PC
Mô-đun hồng ngoại Mô-đun điều khiển và màn hình video
Máy điện
Giao diện bên ngoài tiêu chuẩn Giao diện 30Pin_HRS:DF40C-30DP-0.4V ((51)
Giao diện bên ngoài MIPI 34Pin_Panasonic Connector Interface:AXE634124
Giao diện truyền thông TTL-232/USB2.0
Giao diện video kỹ thuật số DVP8/LVDS/MIPI/USB2.0/BT.656
Điện áp cung cấp 4.2-5.5V
Tiêu thụ năng lượng điển hình 0.5W
Đo nhiệt độ
Nhiệt độ hoạt động -10°C~+50°C
Phạm vi đo nhiệt độ /
Độ chính xác đo nhiệt độ /
Đo nhiệt độ một phần /
SDK /
Máy móc
Kích thước (bao gồm ống kính) 17.3×17.3×23.4 (cấu kính 9,1mm)
17.3 × 17.3 × 30.2 (13mm ống kính)
17.3×17.3×38 (25mm ống kính)
17.3×17.3×54 (45mm ống kính)
Trọng lượng (bao gồm ống kính) 13.7±0.5g (cấu kính 9,1mm)
20±0,5g (13mm ống kính)
27.3±0,5g (25mm ống kính)
51±0,5g (45mm ống kính)
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động -40°C~+70°C
Nhiệt độ lưu trữ -45°C~+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Vibration (sự rung động) Động lực sinus, tần số: 10HZ150HZ10HZ, Giá trị đỉnh: 0.15mm, Hướng trục: X, Thời gian chịu đựng: 8min/trục, Chu kỳ: 2 lần
Tác động Half sinus Wave, 30g/11ms, hướng va chạm X axis, 3 lần
Chứng nhận RoHS2.0/REACH
Kính quang học Phương pháp lấy nét cố định: 9.1/13/25/45mm
Ứng dụng công nghiệp
Mô-đun hình ảnh nhiệt iTL612 Pro có thể được sử dụng trong lĩnh vực chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo, thiết bị di động v.v.
Cổ phiếu sản phẩm

Danh mục sản phẩm đa dạng- Một loạt các định dạng sản phẩm bao gồm các máy dò hồng ngoại, lõi máy ảnh và mô-đun để đáp ứng các yêu cầu tích hợp khác nhau.

Loại sản phẩm phong phú- Nhiều độ phân giải mảng, kích thước pixel, băng sóng và sự kết hợp các tùy chọn ống kính cung cấp sự linh hoạt hơn cho các ứng dụng đa dạng.

Hiệu suất xuất sắc- Hình ảnh rõ ràng, kích thước nhỏ gọn, tiêu thụ năng lượng thấp, độ nhạy cao và độ tin cậy cao - được thiết kế để hoạt động trong một loạt các thách thức môi trường.

Kết hợp dễ dàng- Nhiều tùy chọn giao diện làm cho việc tích hợp đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng.

Câu hỏi thường gặp
Lợi thế của nhiệt học hồng ngoại là gì?

Đối với thử nghiệm không phá hủy:Dễ dàng thử nghiệm và nhanh chóng phản ứng mà không bị hư hại, dẫn đến tiết kiệm chi phí, tăng hiệu quả công việc, giảm mất giá nhân lực và thiết bị.

Đối với nhiệt học y tế:Rất hiệu quả để tìm ra những vấn đề ẩn trong cơ thể con người, 100% an toàn mà không có bức xạ và đau đớn, đó là một công cụ lý tưởng cho việc sàng lọc sức khỏe sớm.

DRI Range là gì?

DRI Range là một phương tiện đo khoảng cách mà một máy dò hồng ngoại có thể tạo ra một hình ảnh của mục tiêu cụ thể và có thể được chia thành phạm vi phát hiện, phạm vi nhận dạng,và phạm vi nhận dạng.

D (khám phá):Khả năng phân biệt một vật thể từ nền

R (Công nhận):Khả năng phân loại lớp đối tượng (động vật, con người, phương tiện, thuyền...)

I (định dạng):Khả năng mô tả các đối tượng chi tiết (một người đàn ông với một chiếc mũ, một con nai, một chiếc Jeep...)

Theo tiêu chí của Johnson, khi xác suất chi tiết mục tiêu có thể nhìn thấy ở khoảng cách DRI là 50%, các cặp đường số tối thiểu của mục tiêu là 1:3:6 (hoặc 1:4: 8), và số lượng pixel tối thiểu tương ứng là 2:612 (hoặc 2:816).

Giả sử đường kính mục tiêu là H, độ dài tiêu cự là f, kích thước pixel là d, và số cặp đường là n, sau đó khoảng cách nhìn L = H × f / ((2n × d)
