Trọng tâm máy ảnh nhiệt với độ phân giải 640x512 8μm Pixel Pitch và ≤30mK NETD Uncooled LWIR Infrared Detector

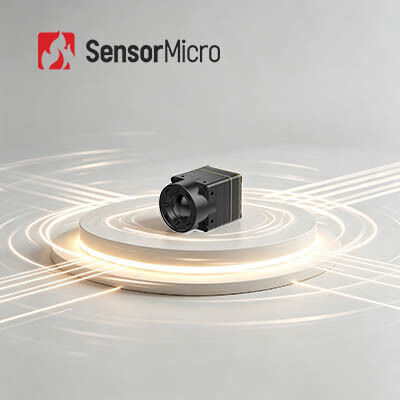

  • Thermal Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Uncooled LWIR Infrared Detector
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL608
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Tốc độ khung hình 30/50Hz Nghị quyết 640x512
Tiêu thụ điện năng 0,4W NETD điển hình 30mK
điện áp cung cấp 4-5,5V Độ phân giải pixel 8μm
Làm nổi bật

Máy ảnh nhiệt máy bay không người lái cấp wafer

,

Máy ảnh nhiệt máy bay không người lái không được làm mát 640x512

,

Lõi máy ảnh hồng ngoại 12um
Để lại lời nhắn
Mô tả sản phẩm
Lõi camera nhiệt với đầu dò hồng ngoại gói wafer 640x512/8μm không được làm mát
Tổng quan về sản phẩm

ITL608 là lõi camera nhiệt LWIR không làm mát VOx hiệu suất cao với khả năng tích hợp và ổn định hàng đầu trong ngành. Về kích thước, nó có kích thước nhỏ gọn 13 × 13 × 18,3 mm và tổng trọng lượng 6,7 ±1,5 g (bao gồm ống kính 6 mm), giảm thiểu tải trọng và chiếm không gian cho các hệ thống di động. Về hiệu suất hình ảnh, nó sử dụng cảm biến pixel siêu mịn 8μm với độ phân giải gốc 640 × 512 và đạt được NETD cực thấp 30mK, mang lại khả năng phân biệt nhiệt độ vượt trội để phát hiện mục tiêu xung quanh trong phổ LWIR 8-14μm. Tích hợp tính năng hiệu chỉnh không đồng nhất NUC và thuật toán giảm nhiễu 3DNR 3D để tối ưu hóa hiệu quả độ phẳng của hình ảnh và hạn chế hiện tượng giả hình. Để tương thích với quá trình phát triển, nó cung cấp các ống kính quang học tùy chọn, nhiều giao diện đầu ra video (MIPI/USB 2.0/BT.656), đầu ra dữ liệu kép RAW/YUV và các giao thức điều khiển nối tiếp/I2C, hỗ trợ tùy chỉnh và tích hợp hiệu quả cho các hệ thống chụp ảnh nhiệt công nghiệp và thương mại.

Các tính năng chính
  • Thiết kế cực nhẹ
    Kích thước nhỏ gọn 13 × 13 × 18,3 mm và trọng lượng 6,7 ±1,5 g (bao gồm ống kính 6 mm)
    Một trong những mức độ tích hợp cao nhất trong lớp của nó
  • Độ nhạy cao, phát hiện chính xác
    Kích thước pixel siêu nhỏ 8μm với độ phân giải 640 × 512, mang lại hình ảnh chi tiết và rõ ràng
    NETD điển hình ≤ 30mK, cho phép phát hiện đáng tin cậy những khác biệt nhỏ về nhiệt độ
  • Phát triển đơn giản, tích hợp nhanh
    Nhiều tùy chọn ống kính quang học có sẵn để đáp ứng các yêu cầu ứng dụng đa dạng
    Hỗ trợ nhiều giao diện đầu ra hình ảnh, bao gồm MIPI/USB 2.0/BT.656
    Đầu ra dữ liệu hình ảnh RAW và YUV, có điều khiển qua cổng nối tiếp/I2C
Thông số sản phẩm
Người mẫu iTL608
Chỉ báo máy dò hồng ngoại
Vật liệu nhạy cảm VOx
Nghị quyết 640×512
Kích thước pixel 8μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình 30mK
Xử lý hình ảnh
Tốc độ khung hình kỹ thuật số 30/50Hz
Thời gian khởi động 6s6s
Video kỹ thuật số NGUYÊN/YUV/TMP
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh 10 loại (Trắng nóng/Dung nham/Sắt đỏ/Sắt nóng/Y tế/Bắc cực/Cầu vồng 1/Cầu vồng 2/Tint/Đen nóng)
Phần mềm máy tính
Phần mềm Điều khiển mô-đun & Hiển thị video
Điện
Giao diện bên ngoài tiêu chuẩn Giao diện 34Pin_Connector: BP04SD-34-0065-R0
Giao diện truyền thông TTL-232/USB2.0/I2C
Giao diện video kỹ thuật số MIPI/USB2.0/BT.656
Điện áp cung cấp 4-5,5V
Tiêu thụ điện năng điển hình 0,4W
Cơ khí
Kích thước (bao gồm cả ống kính) Với ống kính 6 mm: 13 × 13 × 18,3 mm (đường kính ngoài ống kính Φ12,3 mm)
Với ống kính 8,7mm: 13 × 13 × 19,8 mm (đường kính ngoài ống kính Φ15,6 mm)
Với ống kính 16,7mm: 13 × 13 × 27,9 mm (đường kính ngoài ống kính Φ22,2 mm)
Với ống kính 30 mm: 13 × 13 × 39 mm (đường kính ngoài ống kính Φ36 mm)
Trọng lượng (bao gồm cả ống kính) 6,7±1,5g (ống kính 6 mm)
7,5±1,5g (ống kính 8,7mm)
17±1,5g (ống kính 16,7mm)
42,7±1,5g (ống kính 30mm)
Khả năng thích ứng môi trường
Nhiệt độ hoạt động -40oC~+70oC
Nhiệt độ bảo quản -45oC~+85oC
Độ ẩm 5%~95%, không ngưng tụ
Rung 5,35grms, Rung ngẫu nhiên, 3 trục
Sự va chạm Nửa sóng hình sin, 40g/11ms, Hướng tác động Trục X, 3 lần
Chứng nhận ROHS2.0/REACH
Ống kính quang học Tiêu điểm cố định Athermal: 6/8.7/16.7/30mm
Ứng dụng công nghiệp
Mô-đun hình ảnh nhiệt iTL612R Pro có thể được sử dụng trong các lĩnh vực Chữa cháy rừng, Bảo trì điện, Kiểm tra quang điện, Giám sát an ninh, Thiết bị đeo, Thiết bị cầm tay, v.v.
Dòng sản phẩm của chúng tôi
Độ nhạy cao và hiệu suất tuyệt vời
Công nghệ hàng đầu thế giới trong ngành hồng ngoại
Có sẵn nhiều loại máy dò hồng ngoại
Cả máy dò hồng ngoại không được làm mát và được làm mát ở các định dạng và kích thước pixel khác nhau
Sản xuất số lượng lớn để đảm bảo giao hàng nhanh chóng
Ba dây chuyền sản xuất với năng lực sản xuất hàng năm lên tới hàng triệu máy dò
Câu hỏi thường gặp
Hình ảnh nhiệt hồng ngoại là gì?
Trong tự nhiên, mọi vật có nhiệt độ cao hơn độ không tuyệt đối (-273 oC) đều có thể phát ra tia hồng ngoại. Bằng cách sử dụng máy dò camera hồng ngoại để đo chênh lệch nhiệt độ bức xạ hồng ngoại giữa mục tiêu và nền, bạn có thể thu được các hình ảnh hồng ngoại khác nhau, còn được gọi là ảnh nhiệt.
Đầu dò hồng ngoại hoạt động như thế nào?
Bức xạ hồng ngoại do mục tiêu phát ra đi vào phạm vi cảm biến của máy dò nhiệt, sau đó máy dò hồng ngoại chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể quan sát được bằng mắt thường.
Những lợi thế của máy dò hồng ngoại làm mát là gì?
Máy dò mặt phẳng tiêu cự hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát sương mù máy dò (ddc). Nó có độ nhạy cao và có thể phân biệt sự chênh lệch nhiệt độ tinh tế hơn so với máy dò hồng ngoại không được làm mát. Nó có thể phát hiện, xác định và nhận dạng các vật thể ở khoảng cách rất xa, cách xa hơn mười km. Cấu trúc của máy dò được làm mát rất phức tạp dẫn đến chi phí tương đối cao so với máy dò không được làm mát.
