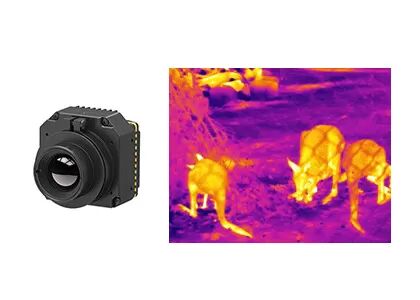

Mô-đun máy ảnh nhiệt LWIR không được làm mát theo chiều ngang 30mK cho ADAS
| Nguồn gốc | Vũ Hán, tỉnh Hồ Bắc, Trung Quốc |
|---|---|
| Hàng hiệu | SensorMicro |
| Chứng nhận | ISO9001:2015; RoHS; Reach |
| Số mô hình | CẮM417R |
| Số lượng đặt hàng tối thiểu | 1 miếng |
| Giá bán | negotiable |
| Điều khoản thanh toán | L/C,T/T |
Thông tin chi tiết sản phẩm
| Nghị quyết | 400x300 / 17μm | Tốc độ khung hình | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETD | ＜30mK | Dải quang phổ | 8~14μm |
| Kích cỡ | 44,5x44,5x33,6mm | Cân nặng | ≤77g |
| Làm nổi bật | Mô-đun máy ảnh nhiệt ADAS LWIR,Mô-đun máy ảnh nhiệt 30mK LWIR |
||
Mô tả sản phẩm
PLUG417R Mô-đun nhiệt không làm mát
LWIR 400x300 / 17μm Không làm mát lõi máy ảnh hình ảnh nhiệt với nhiệt học công nghiệp
Mô tả sản phẩm
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurement. Mô-đun nhiệt hồng ngoại này không chỉ có thể đo lường giá trị nhiệt độ xung quanh bạn mà còn hiển thị hình ảnh nhiệt. Vì vậy, nó phải là lựa chọn tốt nhất của bạn để theo dõi sự thay đổi nhiệt độ.
Mô-đun camera hồng ngoại nhỏ này có thể được sử dụng rộng rãi trong các ứng dụng hình ảnh nhiệt hồng ngoại như nhiệt học, kiểm tra điện năng, kiểm tra tòa nhà v.v.Nó có lợi cho khách hàng OEM để phát triển thứ cấp và tích hợp trong tất cả các loại máy ảnh nhiệt và máy ảnh nhiệt hồng ngoại.
Các đặc điểm chính
- NETD < 30mk, Độ nhạy cao
- Hiệu suất ổn định
- Tích hợp dễ dàng
- Chất lượng hình ảnh rõ ràng và chi tiết
- Phạm vi nhiệt độ tùy chỉnh
- Khả năng thích nghi với môi trường
Thông số kỹ thuật sản phẩm
| Mô hình | PLUG417R |
| Hiệu suất của máy dò IR | |
| Nghị quyết | 400x300 |
| Pixel Pitch | 17μm |
| Phạm vi quang phổ | 8~14μm |
| NETD | < 30mk |
| Xử lý hình ảnh | |
| Tỷ lệ khung hình | 25Hz/30Hz/50Hz/60Hz |
| Thời gian khởi động | < 15s |
| Video tương tự | PAL/NTSC |
| Video số | RAW/YUV/BT656/LVDS |
| Thành phần mở rộng | USB/Camerlink |
| Chế độ làm mờ | Đường thẳng/Histogram/Sự trộn |
| Zoom số | 1 ~ 8X tiếp tục Zoom, kích thước bước 1/8 |
| Hiển thị hình ảnh | Đen nóng / Trắng nóng / Màu giả |
| Hướng ảnh | Lật ngang / thẳng đứng / chéo |
| Thuật toán hình ảnh | NUC/AGC/IDE |
| Thông số kỹ thuật điện | |
| Giao diện bên ngoài tiêu chuẩn | 50pin_HRS Interface |
| Phương thức truyền thông | RS232-TTL, 115200bps |
| Điện áp cung cấp | 4.5~6V |
| Đo nhiệt độ | |
| Phạm vi nhiệt độ hoạt động | -10°C~50°C |
| Phạm vi nhiệt độ | -20 °C ~ 150 °C, 100 °C ~ 550 °C |
| Độ chính xác nhiệt độ | ±2°C hoặc ±2% (Xác định giá trị tối đa) |
| SDK | ARM/Windows/Linux SDK, Nhiệt độ toàn màn hình |
| Đặc điểm vật lý | |
| Kích thước (mm) | 44.5x44.5x36.6 |
| Trọng lượng | ≤ 77g |
| Sự thích nghi với môi trường | |
| Nhiệt độ hoạt động | -40 °C ~ +70 °C |
| Nhiệt độ lưu trữ | -45°C ~ +85°C |
| Độ ẩm | 5% ~ 95%, Không ngưng tụ |
| Vibration (sự rung động) | Rung động ngẫu nhiên 5,35grms, 3 trục |
| Sốc | Half-sinus Wave, 40g / 11ms, 3 trục 6 hướng |
| Kính quang | |
| Ống kính tùy chọn | Trọng tâm cố định Athermal: 7.5mm / 13mm / 19mm / 25mm / 35mm |
Ứng dụng công nghiệp
Lõi máy ảnh nhiệt PLUG417R được sử dụng rộng rãi trong kiểm tra điện năng, thị giác máy, xây dựng an ninh và giám sát HVAC, ngoài trời, chữa cháy và cứu hộ, thực thi pháp luật và cứu hộ, ADAS,UAV payloads vv.
Dịch vụ tiêu chuẩn
Tài liệu đầy đủ: Hướng dẫn sản phẩm, hướng dẫn cài đặt và tham khảo lựa chọn.
Trợ giúp phát triển và thử nghiệm: Kiểm tra tích hợp mẫu, đánh giá hiệu suất và xác minh tham số được dễ dàng.
Advanced Developer Toolkit: SDK, API, thuật toán và công cụ gỡ lỗi để tích hợp sâu.
Hỗ trợ kỹ thuật từ xa: Hỗ trợ 24/7 đáp ứng nhanh chóng và giải quyết kịp thời các vấn đề quan trọng.
Bảo hành: Các bộ phận gốc và tuân thủ quy trình nghiêm ngặt để khôi phục hiệu suất tối ưu.
FAQ
1Bao bì kim loại
Bao bì kim loại sử dụng vỏ ống kim loại, bộ làm mát nhiệt điện (TEC) và máy thu hút cột.TEC đóng một vai trò quan trọng trong việc ổn định nhiệt độ làm việc để máy dò hồng ngoại hoạt động ở nhiệt độ phòng, do đó cải thiện khả năng của các cảm biến hình ảnh nhiệt để thích nghi với môi trường khắc nghiệt, chẳng hạn như sương mù dày, mưa và tuyết vv.
Nhưng nhược điểm là chi phí quá cao, chiếm hơn 60% tổng chi phí sản xuất toàn bộ các sản phẩm không làm mát và gây ra chu kỳ sản xuất dài.Phương pháp đóng gói như vậy dành cho các ứng dụng cao cấp.
