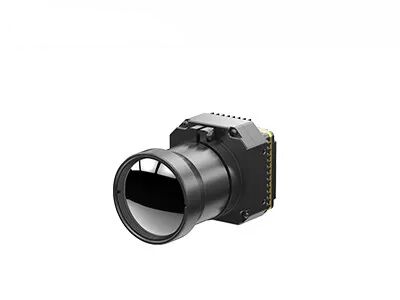

Lõi máy ảnh nhiệt không được làm mát PAL/NTSC với khả năng thu phóng liên tục 1~8 lần
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 / 17μm | ống kính máy ảnh | Nhiều Có Sẵn |
---|---|---|---|
Cân nặng | <90g | MẠNG LƯỚI | <30mK |
Dải quang phổ | 8~14μm LW | Kích thước | 44,5x44,5x33,6mm |
Điểm nổi bật | Lõi máy ảnh nhiệt không được làm mát NTSC,Lõi máy ảnh nhiệt zoom liên tục 8 lần |
Mô-đun máy ảnh chụp ảnh nhiệt không được làm mát 640x512 / 17μm dành cho quan sát ngoài trời, động vật
PLUG617 là một trong những mô-đun cảm biến máy ảnh nhiệt không làm mát thuộc dòng PLUG do Công nghệ cảm biến toàn cầu (GST) phát triển.
Bao gồm cảm biến máy ảnh nhiệt không làm mát 640x512 / 17µm, đầy đủ các thành phần quang học, mạch xử lý tín hiệu và thuật toán xử lý hình ảnh độc đáo, mô-đun máy ảnh PLUG617 LWIR cung cấp hình ảnh rõ nét và hiệu suất vượt trội.
Các mô-đun hồng ngoại không làm mát sê-ri PLUG được phát triển đặc biệt cho các yêu cầu quan sát được cá nhân hóa khác nhau, cung cấp nhiều giao diện công nghiệp tiêu chuẩn và các tùy chọn ống kính hồng ngoại để đáp ứng các yêu cầu tích hợp cụ thể.Một số giải pháp hình ảnh nhiệt chuyên nghiệp đã được áp dụng cho nhiều ứng dụng.
- NETD<30mk, Độ nhạy cao
- Hiệu suất ổn định
- Tích hợp & Plug-in dễ dàng
- Chất lượng & chi tiết hình ảnh rõ nét
- Khả năng thích ứng môi trường mạnh mẽ
Kiểu mẫu | CẮM617 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Cao độ điểm ảnh | 17μm |
Dải quang phổ | 8~14μm |
MẠNG LƯỚI | <30 triệu |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 9Hz/25Hz/30Hz/50Hz/60Hz |
Thời gian khởi động | <10 giây |
Video tương tự | PAL/NTSC |
Video kĩ thuật số | NGUYÊN/YUV/BT656/LVDS |
Thành phần mở rộng | USB/Camerlink |
Chế độ làm mờ | Tuyến tính/Histogram/Hỗn hợp |
Thu phóng kỹ thuật số | Thu phóng liên tục 1~8X, Kích thước bước 1/8 |
Hiển thị hình ảnh | Đen nóng/Trắng nóng/Màu giả |
Hướng hình ảnh | Lật ngang/dọc/chéo |
Thuật toán hình ảnh | NUC/AGC/IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | Giao diện 50pin_HRS |
Chế độ giao tiếp | RS232-TTL, 115200bps |
Cung cấp hiệu điện thế | 4~6V |
Tiêu thụ điện năng điển hình | <1,2W |
Tính chất vật lý | |
Kích thước (mm) | 44,5x44,5x36,6 |
Cân nặng | <90g |
Thích ứng môi trường | |
Nhiệt độ hoạt động | -40°C ~ +70°C |
Nhiệt độ bảo quản | -45°C ~ +85°C |
độ ẩm | 5%~95%, Không ngưng tụ |
Rung động | Rung ngẫu nhiên 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g/11ms, 3 trục 6 hướng |
quang học | |
Ống kính tùy chọn | Lấy nét cố định xơ vữa: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Ống kính cơ giới: 75mm/100mm/150mm Zoom quang học liên tục: 30-150mm |
Mô-đun thiết bị chụp ảnh nhiệt PLUG617 được sử dụng rộng rãi trong An ninh và Giám sát, Ngoài trời, Cứu hộ Thực thi Pháp luật, Cứu hỏa và Cứu nạn, ADAS, Tải trọng UAV, v.v.
1. Độ phân giải của đầu dò hồng ngoại là gì
Đó là, số lượng pixel của hình ảnh nhiệt.Độ phân giải cao hơn có nghĩa là nhiều điểm quan sát và đo nhiệt độ hơn, do đó có thể quan sát và đo mục tiêu nhỏ hơn ở khoảng cách xa hơn.Thông thường độ phân giải của ảnh nhiệt hồng ngoại dao động từ 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024,… Độ phân giải càng cao thì giá thành đầu báo sẽ càng nhiều.
2. Trường nhìn (FOV)
Nó đề cập đến trường nhìn hai chiều của không gian vật thể được quan sát bởi hệ thống quang học của thiết bị chụp ảnh nhiệt hồng ngoại.Lấy FOV ngang làm ví dụ, giả sử rằng kích thước mảng máy dò là A×B, kích thước pixel là d và tiêu cự của ống kính là f, thì góc FOV ngang θ=2×acrtan (A×d/2f) .
Sau khi chọn mảng máy dò và kích thước pixel, trường nhìn chỉ thay đổi theo độ dài tiêu cự của hệ thống quang học: với độ dài tiêu cự dài hơn, trường nhìn sẽ hẹp hơn;với tiêu cự ngắn hơn, trường nhìn sẽ rộng hơn.
