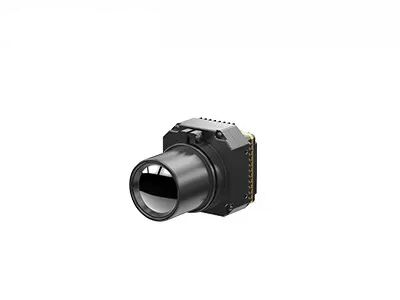

PLUG612 Lõi camera LWIR không được làm mát 640x512 12μm với hình ảnh nhiệt rõ ràng

  • PLUG612 Uncooled LWIR Camera Core 640x512 12μm With Clear Thermal Imaging
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình CẮM612
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán negotiable
Điều khoản thanh toán L/C,T/T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Kiểu Mô-đun hồng ngoại không được làm mát Nghị quyết 640x512/12μm
Tiêu thụ năng lượng điển hình ＜1,2W NETD ＜30mK
Kích cỡ 44,5x44,5x36,6mm Cân nặng ≤85g
Làm nổi bật

Lõi máy ảnh LWIR 12uM

,

Lõi máy ảnh PLUG612 LWIR
Để lại lời nhắn
Mô tả sản phẩm
PLUG612 Mô-đun nhiệt LWIR


PLUG612 LWIR không làm mát 640x512 / 12μm Infrared Camera Module với hình ảnh nhiệt rõ ràng


Mô tả sản phẩm


PLUG612 là một trong các mô-đun máy ảnh nhiệt IR không làm mát của dòng PLUG được phát triển bởi SensorMicro.


Bao gồm cảm biến nhiệt không làm mát 640x512 / 12μm, toàn bộ các bộ phận quang học, mạch xử lý tín hiệu và thuật toán xử lý hình ảnh độc đáo,lõi hình ảnh nhiệt PLUG612 cung cấp hình ảnh rõ ràng và hiệu suất vượt trội.


Mô-đun nhiệt không làm mát PLUG612 có thể được sử dụng trong các lĩnh vực như quan sát động vật, tìm kiếm và cứu hộ, chữa cháy, tải trọng UAV v.v.


SensorMicro là một nhà cung cấp máy dò hồng ngoại hàng đầu và nhà sản xuất mô-đun máy ảnh OEM. Công ty có diện tích 30 ngàn mét vuông với 20 ngàn mét vuông phòng sạch,có thể cung cấp cho khách hàng một nguồn cung ổn định của các sản phẩm hồng ngoại.


Các đặc điểm chính


- NETD < 30mk, Độ nhạy cao
- Hiệu suất ổn định
- Tích hợp dễ dàng
- Chất lượng hình ảnh rõ ràng và chi tiết
- Khả năng thích nghi với môi trường


Thông số kỹ thuật sản phẩm


Mô hình PLUG612
Hiệu suất của máy dò IR
Nghị quyết 640x512
Pixel Pitch 12μm
Phạm vi quang phổ 8~14μm
NETD < 30mk
Xử lý hình ảnh
Tỷ lệ khung hình 9Hz/25Hz/30Hz/50Hz/60Hz
Thời gian khởi động < 10s
Video tương tự PAL/NTSC
Video số RAW/YUV/BT656/LVDS
Thành phần mở rộng USB/Camerlink
Chế độ làm mờ Đường thẳng/Histogram/Sự trộn
Zoom số 1 ~ 8X tiếp tục Zoom, kích thước bước 1/8
Hiển thị hình ảnh Đen nóng / Trắng nóng / Màu giả
Hướng ảnh Lật ngang / thẳng đứng / chéo
Thuật toán hình ảnh NUC/AGC/IDE
Thông số kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn 50pin_HRS Interface
Phương thức truyền thông RS232-TTL, 115200bps
Điện áp cung cấp 4 ~ 6V
Tiêu thụ năng lượng điển hình < 1,2W
Đặc điểm vật lý
Kích thước (mm) 44.5x44.5x36.6
Trọng lượng ≤ 85g
Sự thích nghi với môi trường
Nhiệt độ hoạt động -40 °C ~ +70 °C
Nhiệt độ lưu trữ -45°C ~ +85°C
Độ ẩm 5% ~ 95%, Không ngưng tụ
Vibration (sự rung động) Rung động ngẫu nhiên 5,35grms, 3 trục
Sốc Half-sinus Wave, 40g / 11ms, 3 trục 6 hướng
Kính quang
Ống kính tùy chọn Trọng tâm cố định Athermal: 13mm / 19mm / 24mm


Ứng dụng công nghiệp


Mô-đun camera nhiệt PLUG612 được sử dụng rộng rãi trong an ninh và giám sát, ngoài trời, cứu hộ thực thi pháp luật, chữa cháy và cứu hộ, ADAS, tải trọng UAV vv.


PLUG612 Lõi camera LWIR không được làm mát 640x512 12μm với hình ảnh nhiệt rõ ràng 0


Lợi ích của chúng ta


Tài liệu đầy đủ: Hướng dẫn sản phẩm, hướng dẫn cài đặt và tham khảo lựa chọn.

Trợ giúp phát triển và thử nghiệm: Kiểm tra tích hợp mẫu, đánh giá hiệu suất và xác minh tham số được dễ dàng.

Advanced Developer Toolkit: SDK, API, thuật toán và công cụ gỡ lỗi để tích hợp sâu.

Hỗ trợ kỹ thuật từ xa: Hỗ trợ 24/7 đáp ứng nhanh chóng và giải quyết kịp thời các vấn đề quan trọng.

Bảo hành: Các bộ phận gốc và tuân thủ quy trình nghiêm ngặt để khôi phục hiệu suất tối ưu.


FAQ


1Độ phân giải của máy dò hồng ngoại là gì?


Có nghĩa là số lượng pixel của hình ảnh nhiệt. Độ phân giải cao hơn có nghĩa là nhiều điểm quan sát và đo nhiệt độ hơn, do đó mục tiêu nhỏ hơn ở khoảng cách xa hơn có thể được quan sát và đo.Thông thường độ phân giải của hình ảnh nhiệt hồng ngoại dao động từ 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, v.v. Với độ phân giải cao hơn, chi phí của máy dò sẽ cao hơn.


2. Lĩnh vực nhìn (FOV)


Nó đề cập đến trường nhìn hai chiều của không gian đối tượng được quan sát bởi hệ thống quang của máy chụp nhiệt hồng ngoại.giả sử rằng kích thước của mảng cảm biến là A × B, kích thước pixel là d, và độ dài tiêu cự của ống kính là f, sau đó góc FOV ngang θ = 2×acrtan (A×d/2f).

Sau khi chọn mảng cảm biến và kích thước pixel, trường nhìn chỉ thay đổi theo độ dài tiêu cự của hệ thống quang học: với độ dài tiêu cự dài hơn, trường nhìn sẽ hẹp hơn;với tiêu cự ngắn hơn, tầm nhìn sẽ rộng hơn.
