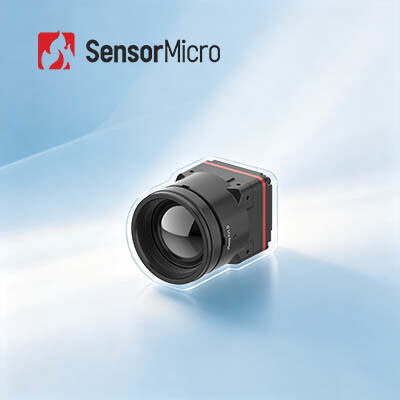

Lõi camera nhiệt không được làm mát mảng lớn 1280x1024 12μM để giám sát an ninh

  • Uncooled Thermal Camera Core with 1280x1024 Resolution and 8μm Pixel Size for Ultra-Low 1W Power Consumption
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL1208
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024/8μm NETD 30mK
Dải quang phổ 8 ~ 14μm điện áp cung cấp 4,5-5,5V
Tiêu thụ điện năng điển hình 1W Giao diện video kỹ thuật số MIPI-CSI
Làm nổi bật

Lõi Camera Nhiệt Không Làm Lạnh 12um

,

Lõi Camera Nhiệt An Ninh 1280x1024
Để lại lời nhắn
Mô tả sản phẩm
Lõi Camera Nhiệt Không Làm Lạnh Mảng Lớn 1280x1024 8µm cho Thiết bị Đeo
Tổng quan sản phẩm

Tối ưu hóa các thiết bị chụp ảnh nhiệt của bạn với lõi camera hồng ngoại hiệu suất cao iTL1208, một giải pháp đột phá được xây dựng cho hiệu quả SWaP (Kích thước, Trọng lượng và Nguồn) hàng đầu trong ngành. Phá vỡ giới hạn kích thước truyền thống của camera nhiệt megapixel, iTL1208 có kích thước siêu nhỏ gọn 22,6×22,6×34,5mm, trọng lượng nhẹ 35,7±2g và mức tiêu thụ điện năng cực thấp 1W, hoàn toàn phù hợp với các kịch bản ứng dụng di động và cầm tay.

Là lõi camera nhiệt megapixel 8µm đầu tiên trên thế giới, nó tích hợp bộ dò 1280×1024 có độ phân giải cao cao cấp và các thuật toán nâng cao chất lượng hình ảnh để chụp ảnh nhiệt sắc nét, chi tiết.

SensorMicro chuyên thiết kế, sản xuất, kinh doanh và tiếp thị bộ dò hồng ngoại, mô-đun nhiệt và lõi camera hồng ngoại. Chúng tôi cung cấp cho khách hàng nhiều giải pháp chụp ảnh nhiệt hồng ngoại giúp rút ngắn thời gian phát triển thứ cấp và giảm đáng kể chi phí.

Các tính năng chính
  • Đột phá Megapixel 8µm: Lõi camera nhiệt megapixel 8µm đầu tiên trên thế giới được cung cấp bởi bộ dò hồng ngoại siêu cấp ApexCore 1280×1024/8µm, cân bằng giữa độ phân giải cao và tích hợp siêu nhỏ gọn.
  • Dẫn đầu hiệu suất SWaP: Chỉ đo 22,6×22,6×34,5 mm, nặng 35,7±2g (bao gồm ống kính 12mm) và chỉ tiêu thụ 1W, phá vỡ rào cản kích thước cho chụp ảnh nhiệt megapixel.
  • Quang học không chứa Germanium: Quang học Chalcogenide với nhiều tùy chọn ống kính cho các yêu cầu ứng dụng đa dạng.
  • Tích hợp nhanh chóng: Giao diện đầu ra hình ảnh MIPI CSI với đầu ra dữ liệu RAW và YUV để tích hợp hệ thống đơn giản hóa.
Thông số kỹ thuật sản phẩm
Mẫu mã iTL1208
Chỉ số bộ dò hồng ngoại Chất liệu nhạy: VOx
Độ phân giải: 1280×1024
Kích thước điểm ảnh: 8µm
Đáp ứng phổ: 8µm ~ 14µm
NETD điển hình: ≤30mK
Xử lý hình ảnh Tốc độ khung hình kỹ thuật số: 25/30Hz
Thời gian khởi động: ≤6s
Video kỹ thuật số: RAW/YUV
Thuật toán hình ảnh: NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh: 10 loại (Trắng nóng/Lava/Đỏ sắt/Sắt nóng/Y tế/Bắc Cực/Cầu vồng 1/Cầu vồng 2/Tông màu/Đen nóng)
Điện Giao diện ngoài tiêu chuẩn: Giao diện đầu nối 34 chân: BP04SD-34-0065-R0
Giao diện truyền thông: TTL-232/I2C
Giao diện video kỹ thuật số: MIPI-CSI
Điện áp cung cấp: 4.5-5.5V
Công suất tiêu thụ điển hình: 1W
Cơ khí Kích thước (bao gồm ống kính):
• Ống kính 5mm: 22,6mm×22,6mm×50mm (đường kính ngoài ống kính Φ37mm)
• Ống kính 10mm: 22,6mm×22,6mm×45,3mm (đường kính ngoài ống kính Φ33mm)
• Ống kính 12mm: 22,6mm×22,6mm×34,5mm (đường kính ngoài ống kính Φ26,6mm)
• Ống kính 17mm: 22,6mm×22,6mm×35,4mm (đường kính ngoài ống kính Φ27mm)
• Ống kính 25mm: 22,6mm×22,6mm×44,2mm (đường kính ngoài ống kính Φ33mm)
• Ống kính 35mm: 22,6mm×22,6mm×50,9mm (đường kính ngoài ống kính Φ43,2mm)

Trọng lượng (bao gồm ống kính):
• Ống kính 5mm: 85,5±4,5g
• Ống kính 10mm: 70,5±3,6g
• Ống kính 12mm: 35,7±2g
• Ống kính 17mm: 40,7±2,1g
• Ống kính 25mm: 71,0±3,6g
• Ống kính 35mm: 110±5,5g
Khả năng thích ứng môi trường Nhiệt độ hoạt động: -40℃~+70℃
Nhiệt độ lưu trữ: -45℃~+85℃
Độ ẩm: 5%~95%, không ngưng tụ
Rung động: 5,35grms, Rung động ngẫu nhiên, 3 trục
Va đập: Sóng hình sin nửa, 40g/11ms, Hướng va đập 3 trục, 6 hướng
Chứng nhận: ROHS2.0/REACH
Ống kính quang học: Tiêu cự cố định không nhiệt: 5/10/12/17/25/35mm
Ứng dụng công nghiệp

Mô-đun chụp ảnh nhiệt iTL1208 được sử dụng rộng rãi trong Chữa cháy rừng, Bảo trì điện, Kiểm tra quang điện, Giám sát an ninh, Thiết bị đeo, Thiết bị di động, và hơn thế nữa.

Cách tiếp cận dịch vụ của chúng tôi
Trước bán hàng
Phân tích yêu cầu
Đánh giá kịch bản
Lựa chọn sản phẩm
Giải pháp tùy chỉnh
Triển khai
Giao hàng nhanh chóng
Tích hợp và kiểm tra hệ thống
Đào tạo kỹ thuật
Hướng dẫn ứng dụng
Sau bán hàng
Chẩn đoán từ xa
Dịch vụ bảo hành
Nâng cấp firmware
Bảo trì kỹ thuật
Câu hỏi thường gặp
Độ phân giải bộ dò hồng ngoại là gì?

Đó là, số lượng điểm ảnh của chụp ảnh nhiệt. Độ phân giải càng cao có nghĩa là càng nhiều điểm quan sát và đo nhiệt độ, do đó các mục tiêu nhỏ hơn ở khoảng cách xa hơn có thể được quan sát và đo lường. Thông thường độ phân giải của chụp ảnh nhiệt hồng ngoại dao động từ 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, v.v. Với độ phân giải cao hơn, chi phí của bộ dò sẽ cao hơn.

Trường nhìn (FOV)

Nó đề cập đến trường nhìn hai chiều của không gian đối tượng được quan sát bởi hệ thống quang học của máy đo nhiệt hồng ngoại. Lấy ví dụ về FOV ngang, giả sử kích thước mảng bộ dò là A×B, kích thước điểm ảnh là d và tiêu cự ống kính là f, thì góc FOV ngang θ=2×arctan (A×d/2f).

Sau khi chọn mảng bộ dò và kích thước điểm ảnh, trường nhìn chỉ thay đổi theo tiêu cự của hệ thống quang học: với tiêu cự dài hơn, trường nhìn sẽ hẹp hơn; với tiêu cự ngắn hơn, trường nhìn sẽ rộng hơn.
