Tích hợp nhanh Mô-đun nhiệt làm mát MCT MWIR vào Drone 640x512 15μM

Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình GAVIN615B
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 / 15μm NETD ≤20mK
Dải quang phổ 3,7 ~ 4,8μm MW Tỷ lệ khung hình 50Hz / 100Hz
Kích thước 125x92x67mm Trọng lượng ≤650g
Điểm nổi bật

Tích hợp nhanh Mô-đun nhiệt MWIR

,

Mô-đun nhiệt làm mát MCT

,

Mô-đun máy ảnh làm mát 15uM MWIR

Để lại lời nhắn
Mô tả sản phẩm

Tích hợp nhanh Mô-đun nhiệt làm mát 640x512 / 15μM MCT MWIR vào máy bay không người lái

Mô tả Sản phẩm



GAVIN615B là một mô-đun hình ảnh nhiệt sóng giữa được làm mát được phát triển bởi Global Sensor Technology (GST).Nó bao gồm một đầu dò HgCdTe MWIR IR 640x512 / 15µm với bộ làm lạnh RS046, thiết bị điện tử phần cứng và các thuật toán xử lý hình ảnh khác nhau cũng được nhúng sẵn để hiển thị hình ảnh nhiệt sắc nét và rõ ràng.



Được cấu hình với máy làm lạnh RS046, GAVIN615B có kích thước rất nhỏ gọn, kích thước 125x92x67mm và trọng lượng dưới 650g.Đó là mức tiêu thụ điện năng ổn định ở mức thấp nhất là 12w.Với giao diện cameralink tiêu chuẩn công nghiệp, máy ảnh hồng ngoại hoặc bộ tích hợp hệ thống có thể thiết kế hoặc tích hợp máy ảnh hoàn chỉnh của riêng họ một cách dễ dàng dựa trên mô-đun hình ảnh nhiệt GAVIN615B.



Nó cung cấp nhiều ống kính zoom liên tục khác nhau cho khách hàng lựa chọn: 60 ~ 240mm / F4;15 ~ 300mm / F4;21 ~ 420mm / F4;35 ~ 690mm / F4, phù hợp cho các ứng dụng giám sát tầm xa.

Những đặc điểm chính



- Độ nhạy cao, NETD≤20mK

- Phát hiện phạm vi dài

- Tốc độ khung hình có thể điều chỉnh

- Tích hợp dễ dàng vào hệ thống



Thông số sản phẩm



Người mẫu GAVIN615B
Hiệu suất máy dò hồng ngoại
Nghị quyết 640x512
Pixel Pitch 15μm
Cryocooler RS046
Dải quang phổ 3,7μm ~ 4,8μm MW
Thời gian làm mát (20 ° C) ≤7 phút
NETD (20 ° C) ≤20mK
Đang xử lý hình ảnh
Tỷ lệ khung hình 50Hz / 100Hz
Chế độ làm mờ Tuyến tính / Biểu đồ / Hỗn hợp
Zoom kỹ thuật số × 1 / × 2 / × 4
Hướng hình ảnh Theo chiều ngang / dọc / Lật theo đường chéo
Thuật toán hình ảnh NUC / AGC / IDE
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn J30JZ 25 chân
Video tương tự PAL
Video kĩ thuật số 16bit RAW / YUV: Đầu ra DVP / Cameralink 16bit
Đồng bộ hóa bên ngoài Đồng bộ hóa ngoài khung: Mức RS422
Liên lạc RS422, 115200b / giây
Nguồn cấp 20 ~ 28VDC
Tiêu thụ điện năng ổn định 12W
Kích thước (mm) 125 × 92 × 67
Trọng lượng ≤650g
Nhiệt độ hoạt động -40 ° C ~ + 60 ° C
Độ lớn rung động Rung: Vận chuyển tốc độ cao gắn trên xe GJB
Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần
Ống kính quang học
Ống kính tùy chọn Thu phóng liên tục
60 ~ 240mm / F4
15 ~ 300mm / F4
21 ~ 420mm / F4
35 ~ 690mm / F4



Ứng dụng công nghiệp



Mô-đun camera hồng ngoại nhiệt GAVIN615B được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.

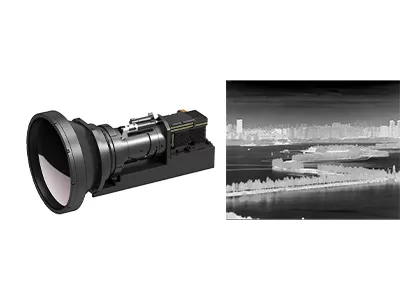

Tích hợp nhanh Mô-đun nhiệt làm mát MCT MWIR vào Drone 640x512 15μM 0



Giới thiệu về GST Infrared



Tích hợp nhanh Mô-đun nhiệt làm mát MCT MWIR vào Drone 640x512 15μM 1

Câu hỏi thường gặp



1. Tủ lạnh đông lạnh dùng để làm gì?
Máy làm lạnh là máy giữ cho cảm biến cực lạnh để có thể chụp ảnh nhiệt trong các nhiệm vụ lâu dài.Trong nhiều ứng dụng cao cấp, các cảm biến chụp ảnh yêu cầu nhiệt độ cực thấp.



2. Các yếu tố chính để đo lường chất lượng của Cryocooler là gì?
Tuổi thọ pin dài và hoạt động đáng tin cậy là những yếu tố chính để đo chất lượng của máy làm lạnh.Bộ làm lạnh GSTiR có dải nhiệt độ hoạt động rộng và độ tin cậy tuyệt vời.MTTF (Thời gian trung bình để thất bại) của nó đã đạt đến 10.000 giờ, đáp ứng các yêu cầu hoạt động khởi động 24 * 7.



3. Độ nhạy nhiệt là gì?

Độ nhạy nhiệt, còn được đặt tên là NETD (Độ chênh lệch nhiệt độ tương đương tiếng ồn), là một thông số chính để đánh giá camera ảnh nhiệt sóng trung (MWIR) và sóng dài (LWIR).Nó liên quan trực tiếp đến độ rõ được đo bằng máy ảnh nhiệt.Nó là một giá trị số đại diện cho tỷ lệ tín hiệu trên nhiễu của sự chênh lệch nhiệt độ và được đo bằng miliKelvins (mK).Giá trị độ nhạy nhiệt càng nhỏ thì độ nhạy càng cao và hình ảnh càng rõ nét.
