Máy ảnh MCT MWIR Core Độ nhạy cao với Bo mạch gần

Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình EYAS615A
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 / 15μm NETD ≤17mK
Dải quang phổ 3,7 ~ 4,8μm Kích thước 147x58,5x71mm
Điểm nổi bật

Độ nhạy sáng cao lõi máy ảnh MWIR

,

lõi máy ảnh MWIR với bo mạch gần

,

mô-đun mct 17mK

Để lại lời nhắn
Mô tả sản phẩm

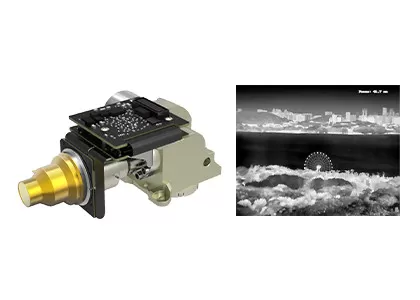

Lõi hình ảnh nhiệt làm mát EYAS615A



Độ nhạy cao 640x512 @ 15μm RS058 MCT MWIR MCT MWIR Mô-đun hồng ngoại làm mát với bo mạch gần



Mô tả Sản phẩm



Mô-đun AD EYAS615A là một mô-đun hồng ngoại làm mát kỹ thuật số tương tự dựa trên định dạng 640x512 IR FPA sân 15μm.NETD điển hình của EYAS615A nhỏ hơn 17mK.Độ nhạy cao đảm bảo phát hiện hoặc nhận dạng sự khác biệt bức xạ hồng ngoại rất nhỏ ở khoảng cách rất xa.



Mô-đun AD này bao gồm một bo mạch gần cung cấp thời gian FPA và các nguồn điện nhạy cảm.Ngoài ra, giao diện Camera Link xuất ra dữ liệu thô 16bit giúp đơn giản hóa việc tích hợp máy dò vào hệ thống.



Do đó, mô-đun EYAS615A giúp khách hàng OEM dễ dàng thực hiện kiểm tra nghiệm thu nhanh trên đầu báo hồng ngoại làm mát GST C615M 640x512 @ 15μm, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển của mô-đun hồng ngoại được làm mát hoặc máy ảnh nhiệt hồng ngoại hoàn chỉnh hoặc hệ thống dựa trên hồng ngoại làm mát máy dò.



Những đặc điểm chính



- Dễ dàng phát triển và tích hợp

- Đầu ra giao diện Cameralink Dữ liệu thô 16bit, Điều khiển cổng nối tiếp

- Cấu trúc tích hợp, kích thước phù hợp với máy dò

- Nguồn cung cấp đơn 5V

- Có khả năng bắt mục tiêu di chuyển tốc độ cao



Thông số sản phẩm



Người mẫu EYAS615A
Hiệu suất máy dò hồng ngoại
Nghị quyết 640x512
Pixel Pitch 15μm
Cryocooler RS058
Dải quang phổ 3,7μm ~ 4,8μm MW
Thời gian làm mát (25 ° C) ≤6 phút
NETD tối ưu (20 ° C) ≤17mK
Chế độ làm việc
Tỷ lệ khung hình 1 ~ 120Hz có thể điều chỉnh
Chế độ làm việc Ảnh chụp nhanh;Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn QSH 60 pin
Video kĩ thuật số Cameralink: Xuất dữ liệu thô 16bit
Đồng bộ hóa bên ngoài CC1: Đồng bộ hóa bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC
Liên lạc Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây
Nguồn cấp Bảng điều khiển hình ảnh 1 kênh: 5V
1 kênh Cryocooler: 24V
Tiêu thụ điện năng ổn định 7W
Kích thước (mm) 147 × 58,5 × 71
Cân nặng ≤680g
Nhiệt độ làm việc -40 ° C ~ + 60 ° C
Độ lớn rung Rung: Vận chuyển tốc độ cao gắn trên xe GJB
Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần



Ứng dụng công nghiệp



Mô-đun ảnh nhiệt EYAS615A được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.



Máy ảnh MCT MWIR Core Độ nhạy cao với Bo mạch gần 0



Lợi ích của chúng ta



Máy ảnh MCT MWIR Core Độ nhạy cao với Bo mạch gần 1

Câu hỏi thường gặp



1. Đầu báo hồng ngoại mảng mặt phẳng tiêu được sử dụng trong những ngành công nghiệp nào?

Máy dò mặt phẳng tiêu điểm hồng ngoại là thành phần cốt lõi của hệ thống ảnh nhiệt, và là chìa khóa để phát hiện, xác định và phân tích thông tin hồng ngoại của các đối tượng.Nó có một loạt các ứng dụng trong giao thông, thanh tra, giám sát an ninh, khí tượng, y học và các ngành công nghiệp khác.



2. Đặc điểm của máy dò mặt phẳng tiêu cự hồng ngoại làm mát & không làm mát là gì?

Máy dò mặt phẳng tiêu hồng ngoại có thể được chia thành máy dò mặt phẳng tiêu hồng ngoại làm mát và máy dò mặt phẳng tiêu hồng ngoại không làm mát.Đầu dò hồng ngoại làm mát hoạt động ở môi trường chân không nhiệt độ thấp với độ nhạy cao và có thể phân biệt sự khác biệt nhiệt độ tinh vi hơn, trong khi đầu dò mặt phẳng tiêu điểm hồng ngoại không được làm mát không cần môi trường đông lạnh và có thể hoạt động ở nhiệt độ phòng.
