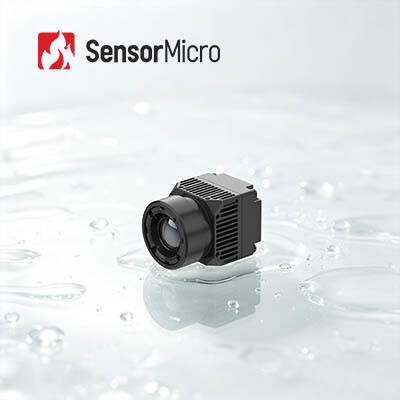

LWIR Uncooled Thermal Module với độ phân giải 640x512 và pitch pixel 8μm cho sàng lọc hình ảnh nhiệt y tế

  • LWIR Uncooled Thermal Module with 640x512 Resolution and 8μm Pixel Pitch for Medical Thermal Image Screening
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận RoHS2.0; Reach
Số mô hình iHA608W
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 Tiêu thụ điện năng 0,6W
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 8μm
NETD điển hình 30mK Tốc độ khung hình 25Hz
Làm nổi bật

Mô-đun Nhiệt Y tế LWIR Không làm mát

,

Mô-đun Nhiệt Không làm mát 384x288

,

Mô-đun Camera Ảnh Nhiệt Không làm mát 17um
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun nhiệt không làm mát LWIR 640x512 8μm Cho sàng lọc hình ảnh nhiệt y tế
Mô-đun nhiệt không làm mát LWIR 640x512 8 μm Cho sàng lọc hình ảnh nhiệt y tế
Mô tả sản phẩm
Tìm kiếm một máy ảnh hồng ngoại không làm mát hiệu suất cao để đo nhiệt độ y tế?được chế tạo đặc biệt để đo nhiệt độ cơ thể không tiếp xúc với ±0.5 độ độ chính xác đo lường.lập bản đồ phân bố nhiệt độ chính xác và xuất dữ liệu đo nhiệt độ ổn định. Kích thước pixel 8-μm của nó thu hẹp kích thước và trọng lượng tổng thể. Được trang bị cổng video Type-C và cổng liên lạc USB2.0, lõi nhiệt hỗ trợ tích hợp liền mạch.Các trường hợp sử dụng phổ biến bao gồm thiết bị chẩn đoán y tế, các trạm kiểm tra sức khỏe tại các địa điểm công cộng và kiểm tra nhiệt độ cơ thể vật nuôi.
Các đặc điểm chính
  • đo nhiệt độ chính xác cao & hình ảnh nhiệt sống động
    • Được thiết kế đặc biệt để phát hiện nhiệt độ của con người không tiếp xúc, độ chính xác lên đến ± 0,5 °C
    • Kính quang chất lượng y tế kết hợp với các thuật toán y tế chuyên dụng cho hình ảnh nhiệt sắc nét
  • lõi nhiệt thâm nhập có kích thước nhỏ nhẹ
    • ApexCore cảm biến hồng ngoại 8μm cho phép thiết kế cơ khí thu nhỏ
    • Kích thước 21×21×31.5mm, trọng lượng 25±2g, dễ dàng lắp vào trong các thiết bị y tế nhỏ
  • Kết hợp thân thiện với người dùng & SDK đa nền tảng
    • Giao diện sẵn dùng loại C & USB 2.0 để tăng tốc độ triển khai hệ thống
    • Hỗ trợ đầy đủ SDK: Windows, Android, Linux, giảm khó khăn phát triển kỹ thuật
Thông số kỹ thuật sản phẩm
Mô hình iHA608W
Chỉ số của máy dò IR
Vật liệu nhạy cảm VOx
Nghị quyết 640×512
Kích thước pixel 8μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình ≤ 30mK
Xử lý hình ảnh
Tỷ lệ khung hình số 25Hz
Thời gian khởi động ≤ 6s
Video số RAW/YUV/TMP
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh Màu sắc y tế / giả
Phần mềm PC
Phần mềm máy tính Mô-đun điều khiển và màn hình video
Đo nhiệt độ
Nhiệt độ hoạt động 10°C~+50°C
Phạm vi đo nhiệt độ 32°C~+42°C
Độ chính xác đo nhiệt độ ≤±0,5°C (sau khi làm nóng 2 phút, môi trường xung quanh 23±3°C, mục tiêu 32-42°C)
Khoảng cách đo 0.5m-5m; hỗ trợ đo nhiệt độ đa khoảng cách thông qua SDK
SDK Hỗ trợ Windows / Android / Linux SDK, Thực hiện phân tích luồng video, kiểm soát mô-đun, đo nhiệt độ mảng toàn diện, hình ảnh nhiệt độ, thiết lập cửa sổ nhiệt độ, tích hợp đa
Máy điện
Giao diện bên ngoài tiêu chuẩn USB ((TYPE-C)
Giao diện truyền thông USB
Giao diện video kỹ thuật số USB2.0
Điện áp cung cấp 5V±0.5
Tiêu thụ năng lượng điển hình 0.6W
Kính quang học
Độ dài lấy nét 4mm
Loại ống kính Trọng tâm cố định Athermal
F/# 1
FOV ((H × V) 69.2° × 55.4°
Máy móc
Kích thước (bao gồm ống kính) 21mm × 21mm × 31,5mm (bao gồm ống kính 4mm)
Trọng lượng (bao gồm ống kính) 25g±2 (bao gồm ống kính 4mm)
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động -10°C~+50°C
Nhiệt độ lưu trữ -45°C~+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Vibration (sự rung động) 5.35grms, rung động ngẫu nhiên, 3-axis
Tác động Half sinus wave, 40g/11ms, hướng va chạm, 3 trục, 6 hướng
ESD 6kV xả tiếp xúc; 8kV xả không khí
Chứng nhận
Chứng nhận môi trường RoHS2.0/REACH
Ứng dụng công nghiệp
Mô-đun nhiệt iHA608W dự kiến sẽ được sử dụng rộng rãi trong các lĩnh vực sàng lọc bệnh tật, vật lý trị liệu y học truyền thống Trung Quốc, kiểm tra sức khỏe, phục hồi chức năng v.v.hiện tại và trong tương lai.
Lợi ích của chúng ta
  • Cổ phiếu sản phẩm đa dạng
  • Chuyên môn kỹ thuật sâu sắc
  • Xác minh độ tin cậy nghiêm ngặt đảm bảo đảm bảo chất lượng
  • Tập trung vào đổi mới và thực hiện thực tế trong cảm biến hồng ngoại
  • Dịch vụ hỗ trợ kỹ thuật chuyên nghiệp và phát triển chung
FAQ
1Sự khác biệt giữa các máy dò IR không làm mát và làm mát là gì?
Hiện có hai loại cảm biến hình ảnh nhiệt hồng ngoại trên thị trường, làm mát và không làm mát.

Máy dò IR không làm mát hoạt động ở nhiệt độ môi trường. Nó dựa trên ngành công nghiệp bán dẫn và do đó thường có thể được sản xuất với khối lượng lớn với kích thước nhỏ và chi phí thấp.Các máy dò IR không làm mát được sử dụng rộng rãi trong các thiết bị di động / cầm tay / di động.

Máy phát hiện IR làm mát được đóng gói trong một đơn vị giữ chúng ở nhiệt độ cực thấp được hỗ trợ bởi một máy làm mát lạnh.đắt hơn và ít đáng tin cậy hơn các cảm biến không làm mátTuy nhiên, các hệ thống làm mát cực kỳ nhạy cảm và thường hoạt động với quang học tiêu cự dài để đạt được nhiệm vụ tầm xa.
2. Về Wafer Level Packaging Infrared Detector
Bao bì cấp wafer, còn được gọi là bao bì kích thước cấp wafer, đã trở thành một phần quan trọng của công nghệ bao bì tiên tiến trong ngành công nghiệp bán dẫn.Bao bì cấp wafer (WLP) là quá trình hoàn thành bao bì chân không cao trực tiếp trên toàn bộ wafer MEMSNó thực hiện hầu hết hoặc tất cả các thủ tục đóng gói và thử nghiệm trực tiếp trên wafer phát hiện IR trước khi cắt.

Đây là một gói kích thước chip được cải thiện đáp ứng nhu cầu về kích thước nhỏ, trọng lượng nhẹ, di động, cầm tay, giá thấp và hiệu quả sản xuất cao.
