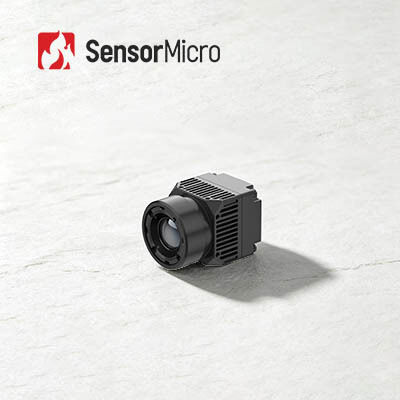

Mô-đun camera ảnh nhiệt tích hợp nhanh độ phân giải 640x512 với bước điểm ảnh 8μm và độ chính xác ±0,5°C cho chăm sóc sức khỏe

  • Fast Integration 640x512 Resolution Thermal Imaging Camera Module with 8μm Pixel Pitch and ±0.5°C Accuracy for Health Care
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận RoHS2.0; Reach
Số mô hình iHA608W
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 Tiêu thụ điện năng 0,6W
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 8μm
NETD điển hình 30mK Tốc độ khung hình 25Hz
Làm nổi bật

Mô-đun camera ảnh nhiệt 17um

,

Mô-đun camera ảnh nhiệt 384x288

,

Mô-đun camera nhiệt tích hợp nhanh
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun máy ảnh hình ảnh nhiệt tích hợp nhanh 640x512 8μm cho chăm sóc sức khỏe
Tổng quan sản phẩm

Mô-đun máy ảnh hình ảnh nhiệt iHA608W sử dụng một máy dò hồng ngoại ApexCore 640 × 512 / 8μm để đo nhiệt độ không tiếp xúc theo định hướng y tế với độ chính xác lên đến ± 0,5 ° C.Với các thuật toán xử lý nhiệt y tế độc quyền, nó tạo ra hình ảnh nhiệt chi tiết và dữ liệu nhiệt độ đáng tin cậy.0 giao diện hỗ trợ SDK đa nền tảngLý tưởng cho chẩn đoán y tế, sàng lọc sức khỏe và đo nhiệt độ gia súc.

Các đặc điểm chính
  • đo nhiệt độ chính xác và hình ảnh nhiệt tinh tế
    • đo nhiệt độ cơ thể không tiếp xúc với độ chính xác lên đến ± 0,5 °C
    • Thấu kính cấp y tế và các thuật toán chuyên dụng cho hình ảnh nhiệt rõ ràng
  • lõi nhúng nhỏ gọn nhẹ
    • Máy dò hồng ngoại ApexCore 8 μm cho bố cục thu nhỏ
    • Kích thước 21×21×31,5 mm, trọng lượng 25±2 g
  • Tích hợp dễ dàng cho các nhà phát triển
    • Giao diện kép loại C + USB2.0
    • SDK cho Windows, Android và Linux
Thông số kỹ thuật sản phẩm
Mô hìnhiHA608W
Chỉ số của máy dò IR
Vật liệu nhạy cảmVOx
Nghị quyết640×512
Kích thước pixel8μm
Phản ứng quang phổ8μm ~ 14μm
NETD điển hình≤ 30mK
Xử lý hình ảnh
Tỷ lệ khung hình số25Hz
Thời gian khởi động≤ 6s
Video sốRAW/YUV/TMP
Thuật toán hình ảnhNUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnhMàu sắc y tế / giả
Phần mềm PC
Phần mềm máy tínhMô-đun điều khiển và màn hình video
Đo nhiệt độ
Nhiệt độ hoạt động10°C~+50°C
Phạm vi đo nhiệt độ32°C~+42°C
Độ chính xác đo nhiệt độ≤±0,5°C (sau khi làm nóng 2 phút, môi trường xung quanh 23±3°C, mục tiêu 32-42°C)
Khoảng cách đo0.5m-5m; hỗ trợ đo nhiệt độ đa khoảng cách thông qua SDK
SDKHỗ trợ Windows / Android / Linux SDK, Thực hiện phân tích luồng video, kiểm soát mô-đun, đo nhiệt độ mảng toàn diện, hình ảnh nhiệt độ, thiết lập cửa sổ nhiệt độ, tích hợp đa
Máy điện
Giao diện bên ngoài tiêu chuẩnUSB ((TYPE-C)
Giao diện truyền thôngUSB
Giao diện video kỹ thuật sốUSB2.0
Điện áp cung cấp5V±0.5
Tiêu thụ năng lượng điển hình0.6W
Kính quang học
Độ dài lấy nét4mm
Loại ống kínhTrọng tâm cố định Athermal
F/#1
FOV ((H × V)69.2° × 55.4°
Máy móc
Kích thước (bao gồm ống kính)21mm × 21mm × 31,5mm (bao gồm ống kính 4mm)
Trọng lượng (bao gồm ống kính)25g±2 (bao gồm ống kính 4mm)
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động-10°C~+50°C
Nhiệt độ lưu trữ-45°C~+85°C
Độ ẩm5% ~ 95%, không ngưng tụ
Vibration (sự rung động)5.35grms, rung động ngẫu nhiên, 3-axis
Tác độngHalf sinus wave, 40g/11ms, hướng va chạm, 3 trục, 6 hướng
ESD6kV xả tiếp xúc; 8kV xả không khí
Chứng nhận
Chứng nhận môi trườngRoHS2.0/REACH
Ứng dụng công nghiệp

Mô-đun nhiệt iHA608W dự kiến sẽ được sử dụng rộng rãi trong các lĩnh vực sàng lọc bệnh tật, vật lý trị liệu y học truyền thống Trung Quốc, kiểm tra sức khỏe, phục hồi chức năng,và các ứng dụng chăm sóc sức khỏe liên quan.

iHA608W Thermal Imaging Camera Module for healthcare applications
Ưu điểm danh mục sản phẩm
  • Danh mục sản phẩm đa dạng:Một loạt các định dạng sản phẩm bao gồm các máy dò hồng ngoại, lõi máy ảnh và mô-đun để đáp ứng các yêu cầu tích hợp khác nhau.
  • Loại sản phẩm phong phú:Sự kết hợp của nhiều độ phân giải mảng, kích thước pixel, băng sóng và tùy chọn ống kính cung cấp sự linh hoạt hơn cho các ứng dụng đa dạng.
  • Hiệu suất xuất sắc:Hình ảnh rõ ràng, kích thước nhỏ gọn, tiêu thụ năng lượng thấp, độ nhạy cao và độ tin cậy cao được thiết kế để hoạt động trong một loạt các thách thức môi trường.
  • Tích hợp dễ dàng:Nhiều tùy chọn giao diện làm cho việc tích hợp đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng.
Câu hỏi thường gặp
1Về máy dò hồng ngoại bao bì kim loại.

Bao bì kim loại sử dụng vỏ ống kim loại, bộ làm mát nhiệt điện (TEC) và máy thu hút cột.TEC đóng một vai trò quan trọng trong việc ổn định nhiệt độ làm việc để máy dò hồng ngoại hoạt động ở nhiệt độ phòng, do đó cải thiện khả năng của các cảm biến hình ảnh nhiệt để thích nghi với môi trường khắc nghiệt, chẳng hạn như sương mù dày, mưa và tuyết.

Nhược điểm là chi phí quá cao, chiếm hơn 60% tổng chi phí sản xuất toàn bộ các sản phẩm không làm mát và gây ra chu kỳ sản xuất dài.Phương pháp đóng gói này được thiết kế cho các ứng dụng cao cấp.

2. về bao bì gốm máy dò hồng ngoại

Quá trình đóng gói gốm tương tự như đóng gói kim loại, đó là một công nghệ đóng gói cảm biến hồng ngoại trưởng thành.khối lượng và trọng lượng của máy dò đóng gói sẽ giảm đáng kểĐối với bao bì gốm, mạch đọc của nó có chức năng điều chỉnh nhiệt độ hoạt động tự động và không yêu cầu ổn định TEC.

3Bao bì ở mức wafer

Bao bì cấp wafer, còn được gọi là bao bì kích thước cấp wafer, đã trở thành một phần quan trọng của công nghệ bao bì tiên tiến trong ngành công nghiệp bán dẫn.Bao bì cấp wafer (WLP) là quá trình hoàn thành bao bì chân không cao trực tiếp trên toàn bộ wafer MEMSNó thực hiện hầu hết hoặc tất cả các thủ tục đóng gói và thử nghiệm trực tiếp trên wafer phát hiện IR trước khi cắt.

Đây là một gói kích thước chip được cải thiện đáp ứng nhu cầu về kích thước nhỏ, trọng lượng nhẹ, di động, cầm tay, giá thấp và hiệu quả sản xuất cao.
