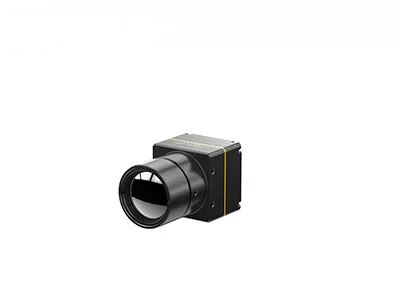

Lõi máy ảnh nhiệt không được làm mát VOx Sóng dài với nhiều ống kính hồng ngoại khác nhau

  • VOx Uncooled Thermal Camera Core Longwave with Various IR Lenses
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình COIN417 / R
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán negotiable
Điều khoản thanh toán L/C,T/T
Thông tin chi tiết sản phẩm
Nghị quyết 400x300 / 17μm Tốc độ khung hình 25Hz/30Hz/50Hz/60Hz
Phạm vi nhiệt độ -20℃~+550℃ (Có thể tùy chỉnh) Độ chính xác nhiệt độ ±3°C hoặc ±3%
NETD ＜40mK Dải quang phổ 8~14μm
Làm nổi bật

Lõi máy ảnh nhiệt FPA sóng dài

,

Lõi máy ảnh nhiệt không được làm mát VOx

,

Mô-đun nhiệt không được làm mát liên tục thu phóng 8X
Để lại lời nhắn
Mô tả sản phẩm


COIN417/R lõi máy ảnh hồng ngoại


Không làm mát lõi máy ảnh nhiệt Longwave FPA 400x300 / 17μm VOx


Mô tả sản phẩm


Các mô-đun hồng ngoại không làm mát COIN417/R tích hợp bộ dò hình ảnh hồng ngoại gói cấp wafer 400x300 / 17μm (WLP), mạch xử lý tín hiệu hiệu suất cao và thuật toán xử lý hình ảnh.Nhờ công nghệ đóng gói ở mức wafer, máy dò hồng ngoại WLP có quy trình sản xuất đơn giản hơn và dễ dàng tích hợp hơn, phù hợp hơn với sản xuất khối lượng lớn và chi phí thấp.


Mô-đun hồng ngoại COIN417/R có tính năng trình bày hình ảnh nhiệt sắc nét và sắc nét, kích thước nhỏ gọn và chi phí thấp.Nó cũng có một chức năng nhiệt học tùy chọn với phạm vi đo từ -20 °C ~ 550 °C để đo nhiệt độ công nghiệp.


Cho đến nay, chúng tôi đã cung cấp cho khách hàng của chúng tôi các giải pháp hình ảnh nhiệt hồng ngoại trưởng thành và ổn định.Nó dễ dàng hơn cho các mô-đun hồng ngoại dòng COIN được tích hợp vào nhiều sản phẩm đầu cuối và giảm đáng kể chi phí cho khách hàng.


Các đặc điểm chính


- Mini Size: 25.4x25.4x14.1mm

- Trọng lượng nhẹ

- NETD < 40mk

- Hình ảnh chất lượng cao

- Tiêu thụ năng lượng thấp

- Phát triển và hội nhập nhanh chóng


Thông số kỹ thuật sản phẩm


Mô hình COIN417/R
Hiệu suất của máy dò IR
Nghị quyết 400x300
Pixel Pitch 17μm
Phạm vi quang phổ 8~14μm
NETD < 40mk
Xử lý hình ảnh
Tỷ lệ khung hình 25Hz/30Hz/50Hz/60Hz
Thời gian khởi động ≤ 10s
Video tương tự PAL/NTSC
Video số RAW/YUV/BT656
Chế độ làm mờ Đường thẳng/Histogram/Sự trộn
Zoom số 1 ~ 8X tiếp tục Zoom, kích thước bước 1/8
Hiển thị hình ảnh Đen nóng / Trắng nóng / Màu giả
Hướng ảnh Lật ngang / thẳng đứng / chéo
Thuật toán hình ảnh NUC/AGC/IDE/DNR
Thông số kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn 30pin_HRS
Phương thức truyền thông RS232-TTL, 115200bps
Điện áp cung cấp 3.5~5.5V
Tiêu thụ năng lượng điển hình < 1.1W
Đo nhiệt độ
Phạm vi nhiệt độ hoạt động -10°C~50°C
Phạm vi đo nhiệt độ -20 °C ~ 150 °C, 100 °C ~ 550 °C
Độ chính xác nhiệt độ ±3°C hoặc ±3% (Xác định giá trị tối đa)
SDK Hỗ trợ ARM / Windows / Linux SDK, Nhiệt độ toàn màn hình
Đặc điểm vật lý
Kích thước (mm) 25.4x25.4x14.1 (với màn trập)
Trọng lượng 13g±0,5g (Không có ống kính)
Sự thích nghi với môi trường
Nhiệt độ hoạt động -40 °C ~ +70 °C
Nhiệt độ lưu trữ -45°C ~ +85°C
Độ ẩm 5% ~ 95%, Không ngưng tụ
Vibration (sự rung động) Rung động ngẫu nhiên 5,35grms, 3 trục
Sốc Half-sinus Wave, 40g / 11ms, 3 trục 6 hướng
Kính quang
Ống kính tùy chọn Phương pháp lấy nét cố định: 9.7mm/15mm/19mm


Ứng dụng công nghiệp


Lõi máy ảnh hồng ngoại COIN417/R được sử dụng rộng rãi trong nhiệt học, An ninh và giám sát, ngoài trời, chữa cháy và cứu hộ, AIoT, phần cứng thông minh, tải trọng UAV, ADAS v.v.


Lõi máy ảnh nhiệt không được làm mát VOx Sóng dài với nhiều ống kính hồng ngoại khác nhau 0


Lợi ích của chúng ta


Tùy chỉnh sản phẩm: Điều chỉnh cấu hình và điều chỉnh thuật toán để đáp ứng các yêu cầu cụ thể của ngành

Hỗ trợ kỹ thuật và đào tạo tại chỗ: Cung cấp cho khách hàng cốt lõi thiết lập hệ thống thực tế và đào tạo hoạt động

Sáng tạo chung cho các sản phẩm và thị trường mới: Hợp tác với khách hàng để cùng phát triển các giải pháp ứng dụng hồng ngoại sáng tạo


FAQ


1- Pseudo Color là gì?

Màu giả, còn được gọi là màu giả,Phân bố nhiệt của vật thể có thể được chuyển thành hình ảnh trực quan bởi hệ thống hình ảnh nhiệt hồng ngoại và hiển thị trên màn hình ở mức màu xám hoặc màu giảNhư vậy, phân bố nhiệt độ của các vật thể có thể được thu được.Để làm cho nó dễ dàng hơn cho mọi người để dễ dàng phân tích một hình ảnh nhiệt trực quan nó được đại diện bằng cách sử dụng một màu giả đại diện cho sự khác biệt về nhiệt độ.


2. Có bao nhiêu màu giả có thể SensorMicro mô-đun hình ảnh nhiệt cung cấp?

- Trắng nóng.

- Lava.

- Ironbow.

- Sắt nóng

- Y tế.

- Bắc Cực

- Rainbow1

- Rainbow2

- Red Hot.

- Trắng nóng.
