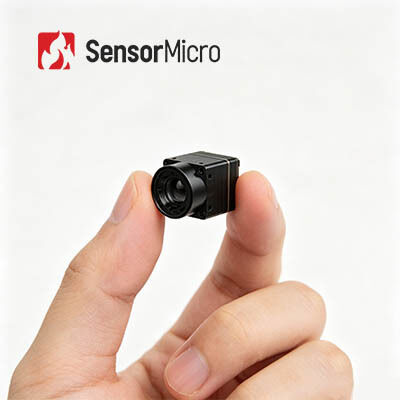

Fast Integration Uncooled Thermal Camera Core với độ phân giải 640x512 và 8μm Pixel Pitch cho ≤30mK NETD

  • Fast Integration Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for ≤30mK NETD
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL608
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Độ phân giải pixel 8μm NETD điển hình 30mK
Nghị quyết 640x512 Tiêu thụ điện năng 0,4W
Dải quang phổ 8 ~ 14μm Tốc độ khung hình 30/50Hz
Làm nổi bật

Máy ảnh nhiệt máy bay không người lái tích hợp nhanh

,

Máy ảnh nhiệt máy bay không người lái hồng ngoại không được làm mát

,

Máy ảnh nhiệt máy bay không người lái 0
Để lại lời nhắn
Mô tả sản phẩm
lõi máy ảnh nhiệt tích hợp nhanh với máy dò hồng ngoại không làm mát 640x512 8μm
Tổng quan sản phẩm

Dễ dàng phát triển sản phẩm hình ảnh nhiệt của bạn với lõi hồng ngoại iTL608 có khả năng thích nghi cao.lõi nhỏ gọn này hỗ trợ nhiều tùy chọn ống kính quang có thể cấu hình để phù hợp với các kịch bản ứng dụng khác nhau và yêu cầu độ dài tiêu cự.

Nó có các giao thức đầu ra phổ biến toàn diện, bao gồm MIPI, USB 2.0 và BT.656, với chế độ xuất dữ liệu hình ảnh RAW và YUV linh hoạt. Người dùng có thể dễ dàng thực hiện cấu hình tham số thiết bị và điều khiển chức năng thông qua cổng nối tiếp hoặc giao tiếp I2C.

Ngoài khả năng tương thích xuất sắc, nó duy trì hiệu suất công nghiệp ưu tú: cấu trúc thu nhỏ cực nhẹ, hình ảnh độ phân giải cao 640 * 512, phát hiện nhạy ≤30mK, khởi động nhanh,tối ưu hóa hình ảnh thông minh và hoạt động ổn định ở nhiệt độ caoNó là lõi plug-and-play hiệu quả nhất cho các thiết bị nhiệt cầm tay, thiết bị giám sát nhỏ và các công cụ nhìn ban đêm di động.

Các đặc điểm chính
  • Thiết kế cực kỳ nhẹ- Kích thước nhỏ gọn 13 * 13 * 18,3 mm và trọng lượng 6,7 ± 1,5 g (bao gồm ống kính 6 mm) - Trong số các mức độ tích hợp cao nhất trong lớp của nó
  • Độ nhạy cao, phát hiện chính xác- 8μm kích thước pixel cực nhỏ với độ phân giải 640 * 512, cung cấp chi tiết tinh tế và hình ảnh rõ ràng - NETD điển hình ≤ 30mK, cho phép phát hiện đáng tin cậy các khác biệt nhiệt độ tinh tế
  • Phát triển đơn giản, hội nhập nhanh- Nhiều tùy chọn ống kính quang có sẵn để đáp ứng các yêu cầu ứng dụng đa dạng - Hỗ trợ nhiều giao diện đầu ra hình ảnh, bao gồm MIPI / USB 2.0 / BT.656 - RAW và YUV đầu ra dữ liệu hình ảnh,với điều khiển qua cổng hàng loạt/I2C
Thông số kỹ thuật sản phẩm
Mô hình iTL608
Chỉ số của máy dò IR
Vật liệu nhạy cảm VOx
Nghị quyết 640*512
Kích thước pixel 8μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình ≤ 30mK
Xử lý hình ảnh
Tỷ lệ khung hình số 30/50Hz
Thời gian khởi động ≤ 6s
Video số RAW/YUV/TMP
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh 10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Màu sắc / Đen nóng)
Phần mềm PC
Phần mềm Mô-đun điều khiển và màn hình video
Máy điện
Giao diện bên ngoài tiêu chuẩn 34Pin_Connector Interface: BP04SD-34-0065-R0
Giao diện truyền thông TTL-232/USB2.0/I2C
Giao diện video kỹ thuật số MIPI/USB2.0/BT656
Điện áp cung cấp 4-5,5V
Tiêu thụ năng lượng điển hình 0.4W
Máy móc
Kích thước (bao gồm ống kính) Với ống kính 6mm: 13 * 13 * 18,3 mm (trình kính ngoài ống kính Φ12,3 mm)
Với ống kính 8,7mm: 13 * 13 * 19,8 mm (đường kính ngoài ống kính Φ15,6 mm)
Với ống kính 16,7mm: 13 * 13 * 27,9 mm (đường kính ngoài ống kính Φ22,2 mm)
Với ống kính 30mm: 13 * 13 * 39 mm (đường kính ngoài ống kính Φ36 mm)
Trọng lượng (bao gồm ống kính) 6.7±1.5g (6mm ống kính)
7.5±1.5g (máy kính 8,7mm)
17±1,5g (16,7mm ống kính)
42.7±1,5g (30mm ống kính)
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động -40°C~+70°C
Nhiệt độ lưu trữ -45°C~+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Vibration (sự rung động) 5.35grms, rung động ngẫu nhiên, 3-axis
Tác động Half sinus Wave, 40g/11ms, hướng va chạm X axis, 3 lần
Chứng nhận RoHS2.0/REACH
Kính quang học Phương pháp lấy nét cố định: 6/8.7/16.7/30mm
Ứng dụng công nghiệp

Mô-đun hình ảnh nhiệt iTL608 có thể được sử dụng trong lĩnh vực chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo, thiết bị di động v.v.

Hồ sơ công ty
Tầm nhìn của chúng tôiĐể đẩy ranh giới của cảm giác và biến đổi cách mọi người kết nối với thế giới xung quanh họ.
Nhiệm vụ của chúng tôi:Để khai thác sức mạnh của công nghệ cảm biến hồng ngoại để biến đổi các ngành công nghiệp trên toàn thế giới, cho phép các quyết định thông minh hơn, môi trường an toàn hơn và tương lai kết nối hơn.
Giá trị của chúng tôi:Để tạo ra công nghệ hồng ngoại tiên tiến giúp thế giới trở thành một nơi tốt đẹp hơn.
Câu hỏi thường gặp
1Độ nhạy nhiệt là gì?

Độ nhạy nhiệt, còn được gọi là NETD (Sự khác biệt nhiệt độ tương đương tiếng ồn), là một thông số chính để đánh giá máy ảnh hình ảnh nhiệt sóng trung bình (MWIR) và sóng dài (LWIR).Nó liên quan trực tiếp đến độ rõ đo bằng máy ảnh nhiệtNó là một giá trị số đại diện cho tỷ lệ tín hiệu-tầm ồn của sự khác biệt nhiệt độ và được đo bằng milliKelvins (mK).độ nhạy càng cao và hình ảnh càng rõ ràng.

2Các ứng dụng của hình ảnh nhiệt là gì?

Đo nhiệt độ và hình ảnh mọi thời tiết là hai chức năng cơ bản của công nghệ hình ảnh nhiệt hồng ngoại.Các sản phẩm phát triển dựa trên hai công nghệ này được sử dụng rộng rãi trong an ninh và giám sát, tải trọng UAV, kiểm tra công nghiệp, chữa cháy, bảo trì dự đoán, ADAS, phòng ngừa dịch bệnh, AIoT vv

3SWaP3 là gì?

SWaP3 đề cập đến kích thước, trọng lượng, công suất, hiệu suất và giá cả.
