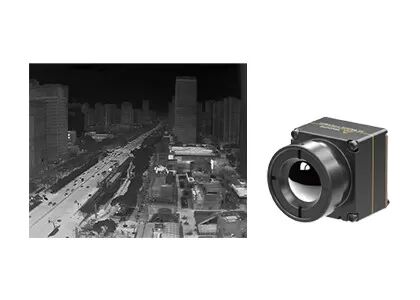

Mô-đun máy ảnh nhiệt không được làm mát điển hình 640x512 30Hz NETD 40mk cho máy bay không người lái

Mô-đun máy ảnh nhiệt 640x512 12μm không được làm mát dành cho máy bay không người lái NETD≤40mk điển hình


Lõi camera hồng ngoại iTL612R tích hợp đầu dò nhiệt hồng ngoại gói mức wafer (WLP) 640x512/12μm.Đây là mô-đun hình ảnh nhiệt đo phóng xạ LWIR không được làm lạnh dành cho máy bay không người lái có dải quang phổ từ 8 đến 14μm.

Mô-đun máy ảnh nhiệt iTL612 có tính năng hiển thị hình ảnh rõ nét và sắc nét, kích thước nhỏ gọn và chi phí thấp.Được định hướng cho SWaP được tối ưu hóa hoàn toàn, mô-đun nhiệt không làm mát iTL612R cung cấp giải pháp đáng tin cậy để tích hợp hệ thống hồng ngoại với không gian hạn chế.Cấu trúc nhỏ gọn của nó đã đạt đến mức cao nhất của cùng một mô-đun thông số kỹ thuật.Nó cũng có chức năng đo nhiệt độ tùy chọn với phạm vi đo từ -20℃~550℃ để đo nhiệt độ công nghiệp.

Mô-đun nhiệt iTL612 được phát triển đặc biệt cho lĩnh vực Bảo trì dự đoán, Kiểm tra quang điện, Bảo vệ môi trường, Nghiên cứu khoa học, Chụp ảnh trên không, Cảnh sát điều tra, Cứu trợ & Cứu nạn, Phòng chống cháy rừng, An toàn đô thị, v.v.



Thiết Kế Nhỏ Gọn & Nhẹ
• Kích thước: 21mm×22.3mm×27.3mm (với ống kính 9.1mm)
• Trọng lượng: 20,8g±1,5g (với ống kính 9,1mm)
• Tiêu thụ điện năng thấp chỉ 0,7W

Hình ảnh rõ ràng & phép đo phóng xạ chính xác
• Thuật toán xử lý hình ảnh hoàn toàn mới: NUC/3DNR/DNS/DRC/EE
• Hỗ trợ Windows/Linux/ARM SDK
• Hỗ trợ đo nhiệt độ khu vực, điểm & đẳng nhiệt

Các giao diện khác nhau để tích hợp dễ dàng
• Giao diện DVP/LVDS/USB2.0, đầu ra dữ liệu hình ảnh RAW/YUV, điều khiển cổng nối tiếp



Mô-đun hình ảnh nhiệt iTL612/R có thể được tích hợp vào tải trọng UAV và thiết bị đeo được để được sử dụng rộng rãi trong các lĩnh vựcBảo trì dự đoán, Kiểm tra quang điện, Bảo vệ môi trường, Nghiên cứu khoa học, Chụp ảnh trên không, Cảnh sát điều tra, Cứu trợ & Cứu nạn, Phòng chống cháy rừng, An toàn đô thị, v.v..




1. Bạn có thể chặn hình ảnh nhiệt không?
Trong hầu hết các trường hợp, bạn không thể.Nhưng tia hồng ngoại không thể xuyên qua tường và kính cũng có thể chặn IR.Vì vậy, nếu không muốn bị phát hiện, bạn có thể nấp sau kính hoặc tường để chặn hình ảnh nhiệt.

2. Màu giả - Lava
Trong màu giả Lava, màu trắng biểu thị nhiệt độ cao và màu đỏ sẫm biểu thị nhiệt độ thấp.Toàn bộ bảng màu của nó sử dụng màu ấm.Đối với các mục tiêu nhiệt độ cực cao, nó phù hợp hơn với tầm nhìn trực quan của con người.

3. Phạm vi DRI là gì?
Nó là phương tiện đo khoảng cách mà máy dò hồng ngoại có thể tạo ra hình ảnh của mục tiêu cụ thể và có thể được chia thành phạm vi phát hiện, phạm vi nhận dạng, phạm vi nhận dạng.
D (Phát hiện): khả năng phân biệt một đối tượng từ nền
R (Recognition): khả năng phân loại các lớp đối tượng (con vật, con người, xe cộ, thuyền…)
I (Identification): khả năng mô tả chi tiết đối tượng (người đàn ông đội mũ, con nai, xe Jeep…)
Theo tiêu chí của Johnson, khi xác suất hiển thị chi tiết mục tiêu ở khoảng cách DRI là 50%, thì các cặp dòng số tối thiểu của mục tiêu là 1:3:6 (hoặc 1:4:8) và số pixel tối thiểu tương ứng là 2:6:12 (hoặc 2:8:16).
Giả sử rằng đường kính mục tiêu là H, độ dài tiêu cự là f, kích thước pixel là d và số cặp đường là n, thì khoảng cách xem L=H×f/(2n×d)
