Mô-đun máy ảnh nhiệt không làm mát nhỏ với độ phân giải 640x512 8μm Pixel Pitch và độ nhạy NETD ≤30mK

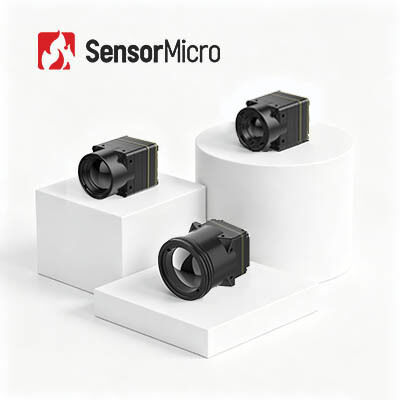

  • Tiny Uncooled Thermal Camera Module with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Sensitivity
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL608
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 Tiêu thụ điện năng 0,4W
Tốc độ khung hình 30/50Hz Dải quang phổ 8 ~ 14μm
NETD điển hình 30mK Độ phân giải pixel 8μm
Làm nổi bật

Mô-đun máy ảnh nhiệt không được làm mát điển hình

,

Mô-đun máy ảnh nhiệt không được làm mát bằng máy bay không người lái

,

Máy ảnh nhiệt Drone 640x512
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun máy ảnh nhiệt không được làm mát cực nhỏ 640x512/8μm NETD 30mk
Tổng quan về sản phẩm

Kích thước nhỏ bé, hiệu suất mạnh mẽ - đáp ứng lõi máy ảnh nhiệt thu nhỏ iTL608! Mô-đun hình ảnh nhiệt cỡ ngón tay cái này chỉ nặng 6,7 gram, có kích thước siêu nhỏ gọn và khả năng tích hợp hàng đầu để nhúng vào thiết bị di động. Đóng gói một máy dò VOx chuyên nghiệp, độ phân giải sắc nét 640×512 và độ nhạy cực cao 30mK, nó phát hiện những khác biệt nhiệt độ tinh tế mà mắt thường không thể nhìn thấy được. Tận hưởng khả năng khởi động nhanh trong 6 giây, tốc độ khung hình kép mượt mà và cải tiến hình ảnh NUC & 3DNR thông minh để mang lại hình ảnh nhiệt hoàn hảo. Được thiết kế bền bỉ để hoạt động ổn định từ -40°C đến +70°C, nó hỗ trợ các tùy chọn giao diện linh hoạt và phát triển linh hoạt, phù hợp hoàn hảo với máy ảnh nhiệt cầm tay, giám sát an ninh và các ứng dụng quan sát ban đêm cả ngày.

Các tính năng chính
Thiết kế cực nhẹ
  • Kích thước nhỏ gọn 13 × 13 × 18,3 mm và trọng lượng 6,7 ±1,5 g (bao gồm ống kính 6 mm)
  • Một trong những mức độ tích hợp cao nhất trong lớp của nó
Độ nhạy cao, phát hiện chính xác
  • Kích thước pixel siêu nhỏ 8μm với độ phân giải 640 × 512, mang lại hình ảnh chi tiết và rõ ràng
  • NETD điển hình ≤ 30mK, cho phép phát hiện đáng tin cậy những khác biệt nhỏ về nhiệt độ
Phát triển đơn giản, tích hợp nhanh
  • Nhiều tùy chọn ống kính quang học có sẵn để đáp ứng các yêu cầu ứng dụng đa dạng
  • Hỗ trợ nhiều giao diện đầu ra hình ảnh, bao gồm MIPI/USB 2.0/BT.656
  • Đầu ra dữ liệu hình ảnh RAW và YUV, có điều khiển qua cổng nối tiếp/I2C
Thông số sản phẩm
Người mẫu iTL608
Chỉ báo máy dò hồng ngoại
Vật liệu nhạy cảm VOx
Nghị quyết 640×512
Kích thước pixel 8μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình 30mK
Xử lý hình ảnh
Tốc độ khung hình kỹ thuật số 30/50Hz
Thời gian khởi động 6s6s
Video kỹ thuật số NGUYÊN/YUV/TMP
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh 10 loại (Trắng nóng/Dung nham/Sắt đỏ/Sắt nóng/Y tế/Bắc cực/Cầu vồng 1/Cầu vồng 2/Tint/Đen nóng)
Phần mềm máy tính
Phần mềm Điều khiển mô-đun & Hiển thị video
Điện
Giao diện bên ngoài tiêu chuẩn Giao diện 34Pin_Connector: BP04SD-34-0065-R0
Giao diện truyền thông TTL-232/USB2.0/I2C
Giao diện video kỹ thuật số MIPI/USB2.0/BT.656
Điện áp cung cấp 4-5,5V
Tiêu thụ điện năng điển hình 0,4W
Cơ khí
Kích thước (bao gồm cả ống kính) Với ống kính 6 mm: 13 × 13 × 18,3 mm (đường kính ngoài ống kính Φ12,3 mm)
Với ống kính 8,7mm: 13 × 13 × 19,8 mm (đường kính ngoài ống kính Φ15,6 mm)
Với ống kính 16,7mm: 13 × 13 × 27,9 mm (đường kính ngoài ống kính Φ22,2 mm)
Với ống kính 30 mm: 13 × 13 × 39 mm (đường kính ngoài ống kính Φ36 mm)
Trọng lượng (bao gồm cả ống kính) 6,7±1,5g (ống kính 6 mm)
7,5±1,5g (ống kính 8,7mm)
17±1,5g (ống kính 16,7mm)
42,7±1,5g (ống kính 30mm)
Khả năng thích ứng môi trường
Nhiệt độ hoạt động -40oC~+70oC
Nhiệt độ bảo quản -45oC~+85oC
Độ ẩm 5%~95%, không ngưng tụ
Rung 5,35grms, Rung ngẫu nhiên, 3 trục
Sự va chạm Nửa sóng hình sin, 40g/11ms, Hướng tác động Trục X, 3 lần
Chứng nhận ROHS2.0/REACH
Ống kính quang học Tiêu điểm cố định Athermal: 6/8.7/16.7/30mm
Ứng dụng công nghiệp
Mô-đun hình ảnh nhiệt iTL608 có thể được sử dụng trong các lĩnh vực Chữa cháy rừng, Bảo trì nguồn điện, Kiểm tra quang điện, Giám sát an ninh, Thiết bị đeo được, Thiết bị cầm tay, v.v.
Giải pháp hình ảnh nhiệt một cửa
  • Độ nhạy cao và hiệu suất tuyệt vời
  • Công nghệ hàng đầu thế giới trong ngành hồng ngoại
  • Có sẵn nhiều loại máy dò hồng ngoại
  • Cả máy dò hồng ngoại không được làm mát và được làm mát ở các định dạng và kích thước pixel khác nhau
  • Sản xuất số lượng lớn để đảm bảo giao hàng nhanh chóng
  • Ba dây chuyền sản xuất với năng lực sản xuất hàng năm lên tới hàng triệu máy dò
Câu hỏi thường gặp
1. Bạn có thể chặn hình ảnh nhiệt không?

Trong hầu hết các trường hợp, bạn không thể. Nhưng tia hồng ngoại không thể xuyên qua tường và kính cũng có thể chặn tia hồng ngoại. Vì vậy, nếu không muốn bị phát hiện, bạn có thể nấp sau kính hoặc tường để chặn ảnh nhiệt.

2. Màu giả - Lava

Trong màu giả Lava, màu trắng biểu thị nhiệt độ cao và màu đỏ sẫm biểu thị nhiệt độ thấp. Toàn bộ bảng màu của nó sử dụng màu sắc ấm áp. Đối với các mục tiêu nhiệt độ cực cao, nó phù hợp hơn với khả năng quan sát trực quan của con người.

3. Phạm vi DRI là gì?

Nó là một phương tiện đo khoảng cách mà máy dò hồng ngoại có thể tạo ra hình ảnh của mục tiêu cụ thể và có thể được chia thành phạm vi phát hiện, phạm vi nhận dạng, phạm vi nhận dạng.

D (Detection): khả năng phân biệt vật thể với nền
R (Recognition): khả năng phân loại lớp đối tượng (động vật, con người, phương tiện, thuyền…)
I (Identification): khả năng mô tả chi tiết đồ vật (người đàn ông đội mũ, con nai, chiếc xe Jeep…)

Theo tiêu chí của Johnson, khi xác suất nhìn thấy chi tiết mục tiêu ở khoảng cách DRI là 50% thì số cặp dòng tối thiểu của mục tiêu là 1:3:6 (hoặc 1:4:8) và số pixel tối thiểu tương ứng là 2:6:12 (hoặc 2:8:16).

Giả sử rằng đường kính mục tiêu là H, tiêu cự là f, kích thước pixel là d và số cặp dòng là n, thì khoảng cách xem L=H×f/(2n×d)
