Mô-đun nhiệt làm mát 15μM 640x512 MCT MWIR với cụm làm mát Dewar tích hợp

  • 15μM 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình EYAS615A
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 / 15μm Cryocooler RS058
NETD ≤17mK Dải quang phổ 3,7 ~ 4,8μm
Kích thước 147x58,5x71mm Trọng lượng ≤680g
Điểm nổi bật

Mô-đun nhiệt làm mát 15uM MWIR

,

Mô-đun nhiệt làm mát bằng vật liệu MCT

,

Mô-đun máy ảnh làm mát bằng chất liệu Dewar
Để lại lời nhắn
Mô tả sản phẩm

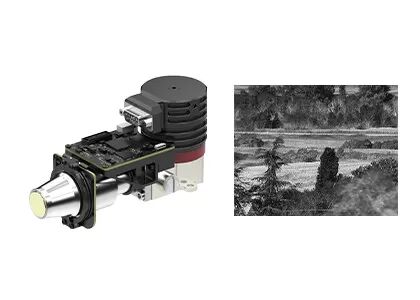

Mô-đun nhiệt làm mát 15μM 640x512 MCT MWIR với cụm làm mát Dewar tích hợp

Mô-đun nhiệt làm mát EYAS615A bằng tia hồng ngoại GST



Mô-đun AD làm mát với đầu dò hồng ngoại làm mát 640x512 / 15μm MCT MWIR để tích hợp nhanh



Mô tả Sản phẩm



Mô-đun AD được làm mát bằng dòng EYAS có chức năng tiền khuếch đại để chuyển đổi tín hiệu tương tự từ đầu dò IR được làm mát thành đầu ra luồng video kỹ thuật số.Nó có sẵn với các định dạng độ phân giải khác nhau và các dải sóng khác nhau.EYAS615A là một thành viên của gia đình EYAS với đầu dò làm mát 640x512 / 15μm MWIR và tích hợp bộ làm lạnh RS058.



Với mô-đun AD làm mát loạt EYAS, khách hàng OEM có thể dễ dàng thực hiện kiểm tra chấp nhận nhanh đối với đầu dò hồng ngoại GST, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển của họ đối với mô-đun và sản phẩm hoàn chỉnh dựa trên đầu dò hồng ngoại được làm mát.



Global Sensor Technology chuyên thiết kế, sản xuất, kinh doanh và tiếp thị máy dò ảnh nhiệt và mô-đun hồng ngoại.Chúng tôi có thể cung cấp cho khách hàng nhiều giải pháp ảnh nhiệt hồng ngoại giúp rút ngắn thời gian phát triển thứ cấp và giảm đáng kể chi phí cho khách hàng.



Những đặc điểm chính



- Độ phân giải máy dò: 640x512 / 15μm

- Chất liệu máy dò: MCT / HgCdTe

- Bộ làm lạnh: RS058

- Tốc độ khung hình: 1 ~ 120Hz có thể điều chỉnh

- Kích thước: 147 × 58,5 × 71mm

- Trọng lượng: ≤680g

- Dễ dàng phát triển và tích hợp



Thông số sản phẩm



Người mẫu EYAS615A
Hiệu suất máy dò hồng ngoại
Nghị quyết 640x512
Pixel Pitch 15μm
Cryocooler RS058
Dải quang phổ 3,7μm ～ 4,8μm MW
Thời gian làm mát (25 ° C) ≤6 phút
NETD tối ưu (20 ° C) ≤17mK
Chế độ làm việc
Tỷ lệ khung hình 1 ~ 120Hz có thể điều chỉnh
Chế độ làm việc Ảnh chụp nhanh;Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn QSH 60 chân
Video kĩ thuật số Cameralink: Xuất dữ liệu thô 16bit
Đồng bộ hóa bên ngoài CC1: Đồng bộ bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC
Liên lạc Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây
Nguồn cấp Bảng điều khiển hình ảnh 1 kênh: 5V
1 kênh Cryocooler: 24V
Tiêu thụ điện năng ổn định 7W
Kích thước (mm) 147 × 58,5 × 71
Trọng lượng ≤680g
Nhiệt độ làm việc -40 ° C ~ + 60 ° C
Độ lớn rung động Rung: Vận chuyển tốc độ cao gắn trên xe GJB
Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần



Ứng dụng công nghiệp



Mô-đun ảnh nhiệt EYAS615A được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.



Mô-đun nhiệt làm mát 15μM 640x512 MCT MWIR với cụm làm mát Dewar tích hợp 0



Dòng máy dò hồng ngoại của chúng tôi



Mô-đun nhiệt làm mát 15μM 640x512 MCT MWIR với cụm làm mát Dewar tích hợp 1

Câu hỏi thường gặp



1. Cảm ứng nhiệt là gì?

Độ nhạy nhiệt, còn có tên là NETD (Độ chênh lệch nhiệt độ tương đương tiếng ồn), là một thông số chính để đánh giá camera ảnh nhiệt sóng trung (MWIR) và sóng dài (LWIR).Nó liên quan trực tiếp đến độ rõ được đo bằng máy ảnh nhiệt.Nó là một giá trị số đại diện cho tỷ lệ tín hiệu trên nhiễu của chênh lệch nhiệt độ và được đo bằng miliKelvins (mK).Giá trị độ nhạy nhiệt càng nhỏ thì độ nhạy càng cao và hình ảnh càng rõ nét.



2. Các ứng dụng của ảnh nhiệt là gì?

Đo nhiệt độ và chụp ảnh mọi thời tiết là hai chức năng cơ bản của công nghệ ảnh nhiệt hồng ngoại.Các sản phẩm được phát triển dựa trên hai công nghệ này được sử dụng rộng rãi trong an ninh và giám sát, tải trọng UAV, kiểm tra công nghiệp, chữa cháy, bảo trì dự báo, ADAS, phòng chống dịch bệnh, AIoT, v.v.
