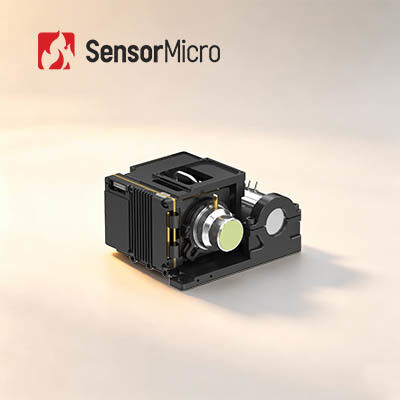

1024×768 Độ phân giải Kích thước điểm ảnh 10μm Mô-đun nhiệt hồng ngoại làm mát cho giám sát tầm xa

  • 1024×768 Resolution 10μm Pixel Size Cooled Infrared Thermal Module for Long Range Monitoring
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình GAVIN GC1010HMG
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 1024 × 768/10μm Tốc độ khung hình 50Hz
Máy dò hồng ngoại NETD (23oC) 20mK(F2); 25mK(F4) Dải quang phổ 3,7 ~ 4,8μm
Kích cỡ 87×94×54,5mm Cân nặng 460g
Làm nổi bật

Mô-đun nhiệt làm mát MWIR 15um

,

Mô-đun nhiệt làm mát vật liệu MCT

,

Mô-đun camera làm mát bộ lắp ráp bộ làm mát Dewar
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun nhiệt hồng ngoại HOT MWIR làm mát 10µm 1024×768 cho giám sát tầm xa
Tổng quan sản phẩm

Lõi camera hồng ngoại GAVIN GC1010HMG làm mát có bộ dò hồng ngoại HOT MWIR 1024×768, 10µm. Với mảng mặt phẳng tiêu cự lớn hơn và điểm ảnh nhỏ hơn so với mẫu GC615HMG, nó chụp ảnh sắc nét hơn với các chi tiết phức tạp. Được cung cấp bởi các thuật toán xử lý ảnh thế hệ tiếp theo tiên tiến, nó liên tục tạo ra hình ảnh nhiệt ổn định, cao cấp. Tận dụng công nghệ HOT, mô-đun đạt được hiệu suất SWaP vượt trội, với kích thước giảm, trọng lượng nhẹ hơn và tiêu thụ điện năng thấp hơn. Được trang bị giao diện video kỹ thuật số phong phú và các chế độ đầu ra hình ảnh linh hoạt, lõi có thể tích hợp dễ dàng này phù hợp với các hệ thống cầm tay, tải trọng di động trên không và các ứng dụng giám sát dài hạn, đáp ứng hoàn hảo các dự án nhỏ gọn ưu tiên thu nhỏ, hiệu quả năng lượng và phát hiện tầm xa.

Tính năng chính
  • Chất lượng vượt trội với FPA lớn hơn và kích thước điểm ảnh nhỏ hơn
    • Được phát triển dựa trên bộ dò hồng ngoại làm mát HOT MWIR khổ lớn 1024×768/10µm, mang lại hình ảnh rõ nét và trường nhìn rộng
    • Được trang bị các thuật toán xử lý ảnh thế hệ tiếp theo bao gồm DRC, giảm nhiễu 2D/3D và tăng cường cạnh EE cho chất lượng hình ảnh vượt trội
    • Kích thước điểm ảnh 10µm nhỏ hơn cung cấp độ phân giải không gian cao hơn và tỷ lệ tín hiệu trên nhiễu tốt hơn
  • Tối ưu hóa SWaP dẫn đầu bởi công nghệ HOT
    • Hỗ trợ hoạt động nhiệt độ cao 150K, với thời gian làm mát ≤ 4 phút
    • Kích thước nhỏ gọn: 87×94×54.5mm, trọng lượng nhẹ: 460g
  • Giao diện phong phú, tích hợp dễ dàng
    • Hỗ trợ giao diện CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Sợi quang
    • Đầu ra hình ảnh RAW/YUV linh hoạt
Thông số kỹ thuật sản phẩm
Mẫu mã GAVIN GC1010HMG
Độ phân giải 1024×768
Kích thước điểm ảnh 10µm
Đáp ứng phổ 3.7µm±0.2µm ~ 4.8µm±0.2µm
NETD bộ dò IR (23℃) 20mK(F2); 25mK(F4)
Tốc độ khung hình 50Hz
Phóng đại kỹ thuật số Phóng đại kỹ thuật số liên tục từ 1× đến 8×
Hướng hình ảnh Lật ngang/Dọc/Chéo
Thuật toán hình ảnh DRC, Giảm nhiễu hình ảnh 2D/3D, EE
Video Analog PAL/NTSC
Video Kỹ thuật số Tiêu chuẩn: DVP/LVDS/USB2.0
Tùy chọn: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Sợi quang đơn mode/Sợi quang đa mode
Đồng bộ hóa ngoài Tiêu chuẩn: LV-TTL
Tùy chọn: RS422/LVDS
Giao tiếp Tiêu chuẩn: USB2.0/LV-TTL
Tùy chọn: RS422/CAN/USB3.0/GigE
Nguồn cấp 12V±1V
Tiêu thụ điện năng ổn định (23℃) ≤8W
Thời gian làm mát (23℃) ≤4 phút
Kích thước (mm) 87×94×54.5
Trọng lượng (g) ≤460
Nhiệt độ hoạt động -40℃~+71℃
Ống kính quang học Tiêu cự cố định: 25mm/F2
Ứng dụng công nghiệp

Mô-đun ảnh nhiệt GAVIN GC1010HMG được sử dụng rộng rãi trong nhiều lĩnh vực như NDT, Giám sát môi trường, Giám sát tầm xa, Nghiên cứu khoa học, v.v.

Dòng bộ dò hồng ngoại của chúng tôi

Công nghệ bộ dò hồng ngoại nội bộ

  • Bộ dò hồng ngoại không làm mát VOx 8 inch 0.11µm
  • Bộ dò hồng ngoại làm mát MCT 8 inch 0.5µm
  • Bộ dò hồng ngoại làm mát T2SL 8 inch 0.5µm

Năng lực sản xuất & Ưu điểm

  • 6 triệu bộ dò hồng ngoại tự phát triển mỗi năm
  • Nhà máy sản xuất bán dẫn 30.000 m²
  • Khu vực phòng sạch 20.000 m²
Câu hỏi thường gặp
Độ nhạy nhiệt là gì?

Độ nhạy nhiệt, còn gọi là NETD (Chênh lệch nhiệt độ tương đương nhiễu), là một thông số quan trọng để đánh giá camera ảnh nhiệt sóng trung (MWIR) và sóng dài (LWIR). Nó liên quan trực tiếp đến độ rõ nét được đo bởi máy ảnh nhiệt. Đây là một giá trị số biểu thị tỷ lệ tín hiệu trên nhiễu của chênh lệch nhiệt độ và được đo bằng milliKelvin (mK). Giá trị độ nhạy nhiệt càng nhỏ thì độ nhạy càng cao và hình ảnh càng rõ nét.

Ứng dụng của ảnh nhiệt là gì?

Đo nhiệt độ và chụp ảnh trong mọi điều kiện thời tiết là hai chức năng cơ bản của công nghệ ảnh nhiệt hồng ngoại. Các sản phẩm được phát triển dựa trên hai công nghệ này được sử dụng rộng rãi trong an ninh & giám sát, kiểm tra công nghiệp, phòng cháy chữa cháy, bảo trì dự đoán, ADAS, phòng chống dịch bệnh, AIoT, v.v.
