Lõi camera nhiệt được làm mát 320x256 30μM để phát hiện rò rỉ khí VOCs
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xPhong cách | Mô-đun hồng ngoại làm mát | Nghị quyết | 320x256 / 30μm |
---|---|---|---|
NETD | ≤15mK | Dải quang phổ | 3,2 ± 0,1 ~ 3,5 ± 0,1μm |
Kích thước | 155x67x80mm | Ống kính tùy chọn | Thu phóng cố định |
Điểm nổi bật | Lõi camera nhiệt được làm mát 320x256,Lõi camera nhiệt VOCs,Lõi camera phát hiện rò rỉ khí |

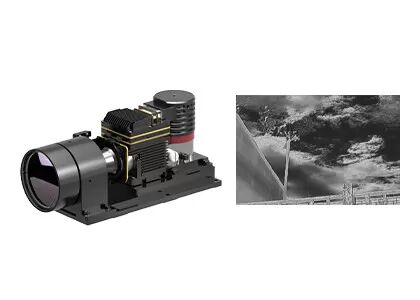

Lõi camera nhiệt được làm mát 320x256 30μM để phát hiện rò rỉ khí VOCs
Mô-đun máy ảnh hồng ngoại được làm mát 320x256 / 30μm với ống kính 55mm để phát hiện rò rỉ khí VOCs
Các hợp chất hữu cơ dễ bay hơi, hoặc VOC, là khí được thải vào không khí từ các sản phẩm hoặc quá trình.Một số tự có hại, bao gồm cả một số gây ung thư.Ngoài ra, chúng có thể phản ứng với các khí khác và tạo thành các chất ô nhiễm không khí khác sau khi chúng ở trong không khí.
GAS330 là một mô-đun hình ảnh nhiệt hồng ngoại làm mát được thiết kế đặc biệt để phát hiện rò rỉ khí.Nó tích hợp đầu dò hồng ngoại MWIR làm mát MCT 320x256 / 30µm và sử dụng công nghệ lọc bước sóng quang phổ để hình dung các VOC không nhìn thấy được bằng mắt thường.
Các nhà sản xuất camera có thể thiết kế camera phát hiện rò rỉ khí gas của riêng mình dựa trên mô-đun này một cách dễ dàng và hiệu quả.
Global Sensor Technology chuyên thiết kế, sản xuất, kinh doanh và tiếp thị cảm biến máy dò nhiệt và mô-đun cảm biến hình ảnh nhiệt.Chúng tôi có thể cung cấp cho khách hàng nhiều giải pháp ảnh nhiệt hồng ngoại giúp rút ngắn thời gian phát triển thứ cấp và giảm đáng kể chi phí cho khách hàng.
Phát hiện độ nhạy cao
• Đầu dò hồng ngoại có độ nhạy cao, NETD≤15mK
• Khá hiệu quả trong việc áp dụng nồng độ khí thấp và dòng khí chậm
• Phát hiện khí VOCs không tiếp xúc ở khoảng cách xa bao gồm ankan, anken, rượu, benzen, xeton, v.v.
Hiệu suất vượt trội
• Thuật toán xử lý hình ảnh phát hiện khí chuyên nghiệp
• Nhiều ống kính khác nhau, nhiều FOV và cảnh có sẵn hơn
Tích hợp dễ dàng
• Giao diện đầu ra hình ảnh Cameralink / DVP / USB / GIG-E để tích hợp nhanh chóng vào máy ảnh nhiệt
Người mẫu | GAS330 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 320x256 |
Pixel Pitch | 30μm |
Cryocooler | RS058 |
Dải quang phổ | 3,2μm ± 0,1μm ~ 3,5μm ± 0,1μm MW |
Thời gian làm mát (20 ° C) | ≤8 phút |
NETD (20 ° C) | ≤15mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 30Hz |
Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
Zoom kỹ thuật số | × 1 / × 2 / × 4 |
Hướng hình ảnh | Theo chiều ngang / dọc / Lật theo đường chéo |
Thuật toán hình ảnh | NUC / AGC / IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | J30JZ 25 chân |
Video tương tự | PAL |
Video kĩ thuật số | 16bit RAW / YUV: Đầu ra DVP / Cameralink 16bit |
Đồng bộ hóa bên ngoài | Đồng bộ hóa ngoài khung: Mức RS422 |
Liên lạc | RS422, 115200b / giây |
Nguồn cấp | 20 ~ 28VDC |
Tiêu thụ điện năng ổn định | 12W |
Kích thước (mm) | 155 × 67 × 80 |
Trọng lượng | ≤900g |
Nhiệt độ hoạt động | -40 ° C ~ + 60 ° C |
Độ lớn rung động | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Ống kính quang học | |
Ống kính tùy chọn | Zoom cố định: 23mm / F1.5;55mm / F1.5 |
Camera nhiệt phát hiện rò rỉ khí GAS330 được sử dụng để trực quan hóa các VOC không nhìn thấy (hợp chất hữu cơ dễ bay hơi) và phát hiện rò rỉ khí như: Metan, Ethane, Propane, Butan, Pentane, Hexane, Heptane, Octane, Ethylene, Propylene, Isoprene, Methanol , Ethanol, Butanone, Benzen, Toluene, Xylene, Ethylbenzene, v.v.
1. Cảm ứng nhiệt là gì?
Độ nhạy nhiệt, còn có tên là NETD (Độ chênh lệch nhiệt độ tương đương tiếng ồn), là một thông số chính để đánh giá camera ảnh nhiệt sóng trung (MWIR) và sóng dài (LWIR).Nó liên quan trực tiếp đến độ rõ được đo bằng máy ảnh nhiệt.Nó là một giá trị số đại diện cho tỷ lệ tín hiệu trên nhiễu của chênh lệch nhiệt độ và được đo bằng miliKelvins (mK).Giá trị độ nhạy nhiệt càng nhỏ thì độ nhạy càng cao và hình ảnh càng rõ nét.
2. Các ứng dụng của ảnh nhiệt là gì?
Đo nhiệt độ và chụp ảnh mọi thời tiết là hai chức năng cơ bản của công nghệ ảnh nhiệt hồng ngoại.Các sản phẩm được phát triển dựa trên hai công nghệ này được sử dụng rộng rãi trong an ninh và giám sát, tải trọng UAV, kiểm tra công nghiệp, chữa cháy, bảo trì dự báo, ADAS, phòng chống dịch bệnh, AIoT, v.v.
