Lõi máy ảnh nhiệt LWIR 640x512 12μM không được làm lạnh để chụp ảnh nhiệt

Lõi máy ảnh nhiệt LWIR 640x512 12μM không được làm lạnh để chụp ảnh nhiệt

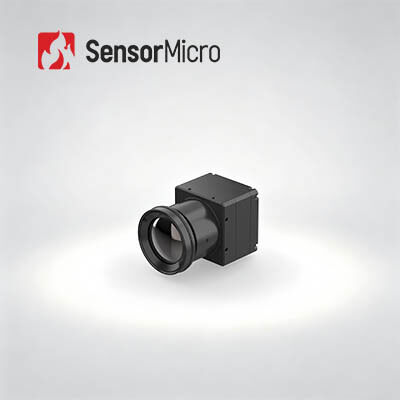

Mô-đun máy ảnh nhiệt LWIR 640x512 / 12μm không được làm mát với hình ảnh nhiệt rõ nét


Mô-đun nhiệt TWIN612 là một sản phẩm mới được phát triển bởi Global Sensor Technology.Nó tích hợp đầu dò hồng ngoại không làm mát gói gốm 640 × 512 / 12µm.Với NETD ＜ 40mk điển hình, mô-đun nhiệt TWIN612 có thể hiển thị hình ảnh rõ ràng hơn, sắc nét hơn và chi tiết hơn.

Với dải đo nhiệt độ -20 ℃ ~ 150 ℃ / 0 ~ 550 ℃, độ chính xác ± 2 ℃ hoặc ± 2% và tốc độ khung hình lên đến 30Hz, mô-đun nhiệt đảm bảo hình ảnh nhiệt mượt mà và đo nhiệt độ chính xác.

Mô-đun nhiệt TWIN612 có ưu điểm là thiết kế nhỏ gọn, cấu trúc trọng lượng nhẹ và công suất tiêu thụ thấp chỉ 0,8w.Với thuật toán hình ảnh nâng cao và chức năng đo nhiệt độ, mô-đun nhiệt TWIN612 hiển thị hình ảnh ổn định hơn và nhiệt độ chính xác hơn.

Quy trình đóng gói gốm tương tự như bao bì kim loại, là công nghệ đóng gói bằng máy dò tia hồng ngoại trưởng thành.So với bao bì kim loại, khối lượng và trọng lượng của máy dò được đóng gói sẽ giảm đi rất nhiều.Do đó, mô-đun nhiệt TWIN612 có thể được áp dụng cho các ngành công nghiệp có yêu cầu nghiêm ngặt về kích thước, trọng lượng và tiêu thụ điện năng.

- Kích thước nhỏ: 25,4mm × 25,4mm × 35mm
- Trọng lượng nhẹ: 25g
- NETD điển hình <40mk
- Hình ảnh nhiệt sắc nét, rõ ràng
- Mức tiêu thụ điện năng điển hình thấp đến 0,8W


Mô-đun hình ảnh nhiệt TWIN612 / R được áp dụng cho lĩnh vực Máy đo nhiệt, Giám sát an ninh, Tải trọng UAV, Robot, Phần cứng thông minh, ADAS, Chữa cháy & Cứu hộ


1. Sự khác biệt giữa đầu báo IR không được làm mát và làm mát là gì?

Hiện nay trên thị trường có hai loại cảm biến ảnh nhiệt hồng ngoại là loại có làm mát và loại không làm lạnh.

Máy dò IR không được làm mát hoạt động ở nhiệt độ môi trường xung quanh.Nó dựa trên công nghiệp bán dẫn và do đó thường có thể được chế tạo với khối lượng lớn với kích thước nhỏ và chi phí thấp.Máy dò IR không được làm mát được sử dụng rộng rãi trong các thiết bị di động / cầm tay / cầm tay.

Các đầu báo IR được làm mát được đóng gói trong một bộ phận giữ cho chúng ở nhiệt độ cực thấp sẽ được hỗ trợ bởi bộ làm mát cryo.Chúng lớn hơn, đắt hơn và kém tin cậy hơn nhiều so với cảm biến không được làm mát, chủ yếu là do hệ thống làm mát phức tạp mà chúng yêu cầu.Tuy nhiên, các hệ thống làm mát cực kỳ nhạy và thường hoạt động với quang học tiêu cự dài để đạt được sứ mệnh tầm xa.
