Mô-đun hình ảnh nhiệt LWIR không làm lạnh SWaP-C 640x512 12μM


Mô-đun hình ảnh nhiệt LWIR 640x512 12μM không được làm lạnh SWaP-C

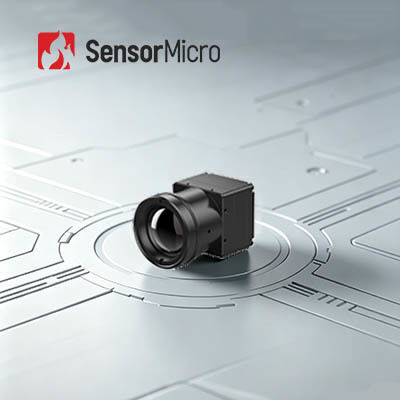

Mô-đun nhiệt TWIN612 là một sản phẩm mới được phát triển bởi Global Sensor Technology.Nó tích hợp đầu dò hồng ngoại không làm mát gói gốm 640 × 512 / 12µm.Với NETD ＜ 40mk điển hình, mô-đun nhiệt TWIN612 có thể hiển thị hình ảnh rõ ràng hơn, sắc nét hơn và chi tiết hơn.

Với dải đo nhiệt độ -20 ℃ ~ 150 ℃ / 0 ~ 550 ℃, độ chính xác ± 2 ℃ hoặc ± 2% và tốc độ khung hình lên đến 30Hz, mô-đun nhiệt đảm bảo hình ảnh nhiệt mượt mà và đo nhiệt độ chính xác.

Mô-đun nhiệt TWIN612 có ưu điểm là thiết kế nhỏ gọn, cấu trúc trọng lượng nhẹ và công suất tiêu thụ thấp chỉ 0,8w.Với thuật toán hình ảnh nâng cao và chức năng đo nhiệt độ, mô-đun nhiệt TWIN612 hiển thị hình ảnh ổn định hơn và nhiệt độ chính xác hơn.

Quy trình đóng gói gốm tương tự như bao bì kim loại, là công nghệ đóng gói bằng máy dò tia hồng ngoại trưởng thành.So với bao bì kim loại, khối lượng và trọng lượng của máy dò được đóng gói sẽ giảm đi rất nhiều.Do đó, mô-đun nhiệt TWIN612 có thể được áp dụng cho các ngành công nghiệp có yêu cầu nghiêm ngặt về kích thước, trọng lượng và tiêu thụ điện năng.

- Kích thước nhỏ: 25,4mm × 25,4mm × 35mm
- Trọng lượng nhẹ: 25g
- NETD điển hình <40mk
- Hình ảnh nhiệt sắc nét, rõ ràng
- Mức tiêu thụ điện năng điển hình thấp đến 0,8W


Mô-đun hình ảnh nhiệt TWIN612 / R được áp dụng cho lĩnh vực Máy đo nhiệt, Giám sát an ninh, Tải trọng UAV, Robot, Phần cứng thông minh, ADAS, Chữa cháy & Cứu hộ


1. hình ảnh nhiệt hồng ngoại là gì?

Hình ảnh nhiệt hồng ngoại là một loại phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các đối tượng.Nó chuyển đổi bức xạ hồng ngoại không nhìn thấy thành ảnh nhiệt hồng ngoại có thể nhìn thấy với sự phân bố nhiệt độ của bề mặt mục tiêu.Các vật thể khác nhau và thậm chí các bộ phận khác nhau của cùng một vật thể có khả năng bức xạ và cường độ phản xạ tia hồng ngoại khác nhau.

2.Hình ảnh hồng ngoại có thể được sử dụng để làm gì?

-Tầm nhìn ban đêm

-Tìm kiếm & cứu hộ

-Kiểm tra không phá hủy

-Phòng ngừa dịch bệnh

-Thermography

-Bảo mật & giám sát

-Chữa cháy

…

3. mô-đun hình ảnh nhiệt là gì?

Mô-đun hình ảnh nhiệt thường bao gồm một đầu dò hồng ngoại, thấu kính hồng ngoại và thiết bị điện tử phần cứng có nhúng phần mềm và thuật toán.Nó là đơn vị tối thiểu của một thiết bị ảnh nhiệt.
