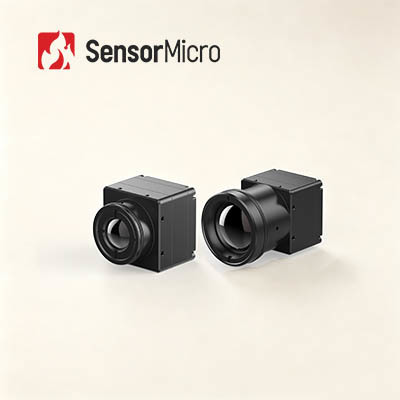

640x512 Độ phân giải 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module

  • 640x512 Resolution 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình COIN612G2
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 NETD 25mK/F1.0/25oC
Tiêu thụ điện năng 0,65W Dải quang phổ 8 ~ 14μm
Độ phân giải pixel 12μm Tốc độ khung hình kỹ thuật số 25/30/50Hz
Làm nổi bật

Mô-đun hình ảnh nhiệt rõ nét không được làm lạnh

,

Mô-đun hình ảnh nhiệt 8um

,

Lõi máy ảnh nhiệt SWaP-C LWIR
Để lại lời nhắn
Mô tả sản phẩm
SWaP-C Sharp Clear Thermal Imaging Module Không làm mát LWIR 8~14μm
SWaP-C LWIR không làm mát 640x512 12 μm Thermal Imaging Module
lõi hình ảnh nhiệt COIN612G2 tận dụng độ phân giải 640 × 512, pitch pixel 12μm ApexCore micro-bolometer cấp wafer, mảng phẳng tiêu cự hồng ngoại,được tăng cường bằng mạch xử lý tín hiệu chuyên dụng và thuật toán tăng cường hình ảnh nhiều giai đoạn để nhận ra sự khác biệt nhiệt độ tương đương tiếng ồn điển hình (NETD) ≤ 25mK, cho phép xác định đáng tin cậy các gradient nhiệt tinh tế. Các lớp truyền thông phần cứng tuân thủ các giao thức bus hàng loạt được chấp nhận rộng rãi, trong khi các mô-đun đầu ra video đa kênh hỗ trợ USB 2.0, DVP, LVDS và định dạng truyền BT.656.
Các nhà khai thác và các nhà tích hợp có thể chọn từ một phổ đầy đủ các ống kính ống kính hồng ngoại phù hợp để đáp ứng các yêu cầu quang học trong kiểm tra công nghiệp, giám sát an ninh,Hệ thống quan sát thực địa và cảm biến AIoT. Khai thác điểm nóng thời gian thực và đầu ra khung nhiệt độ trung thực cao giảm thiểu công việc thích nghi thuật toán và phần cứng trong phát triển thứ cấp, định vị COIN612G2 là mộtĐơn vị tích hợp nhiệt sẵn có tối ưu hóa chi phí.
Các đặc điểm chính
Hệ thống phụ hình ảnh đầy đủ tính năng, hiệu quả về chi phí
Máy dò ApexCore cấp wafer cung cấp ≤25mK NETD; kết hợp FPA và xếp chồng thuật toán ngăn chặn tiếng ồn hình ảnh và cải thiện độ tương phản mục tiêu
Các yếu tố hình thức tối thiểu, phân tán năng lượng thấp
Kích thước: 25,4mm × 25,4mm × 15,7mm; trọng lượng: 15±1g; tiêu thụ điện thông thường 0,65w
Phần cứng mô-đun cho tích hợp hợp lý
Hệ thống gắn ống kính mô-đun với nhiều tùy chọn độ dài tiêu cự; đầu ra video kỹ thuật số đa tiêu chuẩn; dữ liệu điểm RAW / YUV có thể cấu hình với giao diện điều khiển hàng loạt
Thông số kỹ thuật sản phẩm
Mô hình COIN612G2
Chỉ số của máy dò IR
Vật liệu nhạy cảm VOx
Nghị quyết 640×512
Kích thước pixel 12μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình ≤ 25mK/F1.0/25°C
Xử lý hình ảnh
Tỷ lệ khung hình số 25/30/50Hz
Thời gian khởi động 6s
Video tương tự PAL/NTSC
Video số RAW/YUV422
Thuật toán hình ảnh Điều chỉnh không đồng nhất (NUC)
Giảm tiếng ồn 3D (3DNR)
2D Dật tiếng ồn (DNS)
Nén phạm vi động (DRC)
Tăng cường cạnh (EE)
Hiển thị hình ảnh 10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Màu sắc / Đen nóng)
Phần mềm PC
Phần mềm ICC Mô-đun điều khiển và màn hình video
Máy điện
Giao diện bên ngoài tiêu chuẩn 50pin: DF40C-50DP-0.4V ((51), (HRS, nam)
Bảng mở rộng USB3.0/USB2.0/VPC/USB2.0&VPC
Giao diện truyền thông TTL-232/USB2.0
Giao diện video kỹ thuật số DVP8/DVP16/USB2.0/BT.656/LVDS
Điện áp cung cấp 4.5~5.5V
Tiêu thụ năng lượng điển hình 0.65W
Máy móc
Kích thước lõi rỗng ((mm) 25.4 x 25.4 x 15.7
Trọng lượng lõi rỗng ((g) 15±1g
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động -40°C~+70°C
Nhiệt độ lưu trữ -45°C~+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Vibration (sự rung động) 5.35grms, rung động ngẫu nhiên, 3-axis
Tác động Half sinus Wave, 40g/11ms, hướng va chạm X axis, 3 lần
Chứng nhận RoHS2.0/REACH
Kính quang học
Kính quang học Phương pháp lấy nét cố định: 4,8mm/7mm/9,1mm/13mm/19mm/25mm/35mm/50mm/70mm
Mức độ bảo vệ IP67 ((Đăng kính phía trước)
Ứng dụng công nghiệp
Mô-đun hình ảnh nhiệt COIN612G2 được áp dụng cho lĩnh vực nhiệt học, giám sát an ninh, tải trọng UAV, robot, phần cứng thông minh, ADAS, chữa cháy và cứu hộ.
Thermography
An ninh & Giám sát
Bắn cháy và cứu hộ
Dung lượng UAV
Quan điểm cá nhân
ADAS
AIoT
Các ứng dụng khác
Dịch vụ tùy chỉnh
  • Tùy chỉnh sản phẩm:Điều chỉnh cấu hình và điều chỉnh thuật toán để đáp ứng các yêu cầu cụ thể của ngành
  • Hỗ trợ và đào tạo kỹ thuật tại chỗ:Cung cấp cho khách hàng cốt lõi thiết lập hệ thống thực tế và đào tạo hoạt động
  • Sáng tạo chung cho các sản phẩm và thị trường mới:Hợp tác với khách hàng để cùng phát triển các giải pháp ứng dụng hồng ngoại sáng tạo
Câu hỏi thường gặp
Các máy dò hồng ngoại / lõi máy ảnh nhiệt có thể được sử dụng trong các ngành công nghiệp nào?
Máy phát hiện hồng ngoại / lõi máy ảnh nhiệt của chúng tôi được sử dụng rộng rãi trong nhiều ngành công nghiệp như:
  • Nhiệt độ:Bảo trì năng lượng, Tầm nhìn máy, HVAC tòa nhà, Kim loại kim loại, bảo trì dự đoán, phòng ngừa dịch bệnh
  • An ninh & Giám sát:Thành phố an toàn, giám sát cơ sở hạ tầng, an ninh biên giới, du thuyền biển, an toàn khai thác mỏ
  • Bắn cháy và cứu hộ:Phòng ngừa cháy rừng, phòng cháy, tìm kiếm và cứu hộ
  • Trọng lượng của UAV:Kiểm tra thiết bị, thực thi và cứu hộ, ứng dụng chữa cháy, quan sát động vật
  • Tầm nhìn cá nhân:Giải trí ngoài trời, quan sát động vật, tuần tra thực thi
  • ADAS:Lái xe tự lái, Hệ thống trợ giúp lái xe tiên tiến, Xe đặc biệt
  • AIoT:Ngôi nhà thông minh, phần cứng thông minh, chăm sóc thông minh, robot
  • Các loại khác:Hệ thống thị giác bay nâng cao, phát hiện khí đốt, nông nghiệp và chăn nuôi, nghiên cứu khoa học
