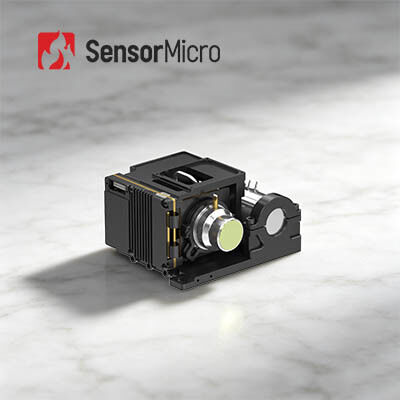

Mô-đun ảnh nhiệt MWIR Tốc độ khung hình cao 50Hz với độ phân giải 1024×768 và Công nghệ HOT

  • High Frame Rate 50Hz MWIR Thermal Imaging Module with 1024×768 Resolution and HOT Technology
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình GAVIN GC1010HMG
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Kiểu Mô-đun máy ảnh được làm mát Tốc độ khung hình 50Hz
Nghị quyết 1024 × 768/10μm Máy dò hồng ngoại NETD (23oC) 20mK (F2); 25mK (F4)
Kích cỡ 87×94×54,5mm Bước sóng giữa 3,7 ~ 4,8μm
Làm nổi bật

Mô-đun ảnh nhiệt MWIR 15um

,

Mô-đun ảnh nhiệt 100Hz

,

Mô-đun camera làm lạnh HgCdTe
Để lại lời nhắn
Mô tả sản phẩm
Phương thức hình ảnh nhiệt MWIR có tốc độ khung hình cao được làm mát HOT 1024×768/10μm
Tổng quan sản phẩm

Lõi máy ảnh hồng ngoại GAVIN GC1010HMG có một máy dò hồng ngoại làm mát sóng trung bình 1024 × 768, 10μm HOT. So với GAVIN GC615HMG,FPA lớn hơn và kiến trúc pixel nhỏ hơn cải thiện độ phân giải không gian và khả năng hiển thị chi tiết cho hình ảnh nhiệt rõ ràng hơn. Các thuật toán xử lý hình ảnh thế hệ tiếp theo được nhúng cung cấp các luồng video ổn định, độ trung thực cao.

Sử dụng công nghệ HOT cho hoạt động nhiệt độ cao 150K (thời gian làm mát ≤ 4 phút), đơn vị nhận ra đặc điểm SWaP tuyệt vời với kích thước vật lý 87 × 94 × 54.5mm và chỉ nặng 460gMột bộ toàn diện của giao diện kỹ thuật số bao gồm CameraLink, USB3.0, GigE, HDMI, SDI, MIPI và cáp quang có sẵn, cùng với đầu ra video RAW / YUV có thể cấu hình.

Được thiết kế để tích hợp hệ thống liền mạch, lõi này phù hợp với các thiết bị cầm tay, tải trọng di động và các nhiệm vụ giám sát tầm xa liên tục với các hạn chế về khối lượng nghiêm ngặt,trọng lượng và sử dụng năng lượng.

Các đặc điểm chính
Chất lượng cao hơn với FPA lớn hơn và kích thước pixel nhỏ hơn
  • Được phát triển dựa trên một máy dò hồng ngoại lạnh HOT MWIR định dạng lớn 1024 × 768/10μm, cung cấp hình ảnh rõ ràng và tầm nhìn rộng
  • Được trang bị các thuật toán xử lý hình ảnh thế hệ tiếp theo bao gồm DRC, giảm tiếng ồn 2D / 3D và tăng cường cạnh EE cho chất lượng hình ảnh vượt trội
  • Kích thước pixel nhỏ hơn 10μm cung cấp độ phân giải không gian cao hơn và tỷ lệ tín hiệu-gọi tiếng ồn tốt hơn
SWaP tối ưu hóa dẫn đầu bởi công nghệ HOT
  • Hỗ trợ hoạt động nhiệt độ cao 150K, với thời gian làm mát ≤ 4min
  • Kích thước nhỏ gọn: 87 × 94 × 54.5mm, trọng lượng nhẹ: 460g
Giao diện phong phú, tích hợp dễ dàng
  • Hỗ trợ giao diện CameraLink / USB3.0 / GigE / HDMI / SDI / MIPI / Sợi quang
  • Khả năng xuất hình RAW/YUV linh hoạt
Thông số kỹ thuật sản phẩm
Mô hình GAVIN GC1010HMG
Nghị quyết 1024×768
Kích thước pixel 10μm
Phản ứng quang phổ 3.7μm±0.2μm ∙4.8μm±0.2μm
Máy phát hiện tia IR NETD (23°C) 20mK (F2); 25mK (F4)
Tỷ lệ khung hình 50Hz
Zoom số 1 × đến 8 × tiếp tục zoom kỹ thuật số
Hướng ảnh Lật ngang / thẳng đứng / chéo
Thuật toán hình ảnh DRC, giảm tiếng ồn hình ảnh 2D / 3D, EE
Video tương tự PAL/NTSC
Video số Tiêu chuẩn: DVP/LVDS/USB2.0
Tùy chọn: Cameralink / USB3.0 / GigE / SDI / HDMI / MIPI / Sợi quang đơn chế độ / Sợi quang đa chế độ
Sync bên ngoài Tiêu chuẩn: LV-TTL
Tùy chọn: RS422/LVDS
Truyền thông Tiêu chuẩn: USB2.0/LV-TTL
Tùy chọn: RS422 / CAN / USB3.0 / GigE
Cung cấp điện 12V±1V
Tiêu thụ điện ổn định (23°C) ≤8W
Thời gian làm mát (23°C) ≤4 phút
Kích thước (mm) 87 x 94 x 54.5
Trọng lượng (g) ≤460
Nhiệt độ hoạt động -40°C~+71°C
Tùy chọn ống kính Cấu hình cố định: 25mm/F2
Ứng dụng công nghiệp

Mô-đun camera nhiệt GAVIN GC1010HMG được sử dụng rộng rãi trong nhiều lĩnh vực như NDT, giám sát môi trường, giám sát tầm xa, nghiên cứu khoa học v.v.

Dòng sản phẩm của chúng tôi
  • Độ nhạy cao và hiệu suất tuyệt vời
  • Công nghệ hàng đầu thế giới trong ngành công nghiệp hồng ngoại
  • Có nhiều máy dò hồng ngoại khác nhau - cả máy dò hồng ngoại không làm mát và làm mát trong các định dạng và kích thước pixel khác nhau
  • Sản xuất số lượng lớn để đảm bảo giao hàng nhanh chóng - ba dây chuyền sản xuất với khả năng sản xuất hàng năm lên đến hàng triệu máy dò
Câu hỏi thường gặp
Hình ảnh nhiệt hồng ngoại là gì?
Hình ảnh nhiệt hồng ngoại là một phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các vật thể, để xây dựng hình ảnh của chúng,hoặc nhận thông tin nhiệt độ của các đối tượng, ngay cả trong môi trường tầm nhìn thấp.
Trong các ngành công nghiệp nào các máy dò hồng ngoại phẳng tiêu cự được sử dụng?
Máy phát hiện mặt phẳng tiêu cự hồng ngoại là thành phần cốt lõi của hệ thống hình ảnh nhiệt, và là chìa khóa để phát hiện, xác định và phân tích thông tin hồng ngoại của các vật thể.Nó có nhiều ứng dụng trong giao thông, kiểm tra, giám sát an ninh, khí tượng học, y học và các ngành công nghiệp khác.
Các đặc điểm của các máy dò phẳng tiêu cự hồng ngoại làm mát và không làm mát là gì?
Máy phát hiện phẳng tiêu cự hồng ngoại có thể được chia thành máy phát hiện phẳng tiêu cự hồng ngoại làm mát và máy phát hiện phẳng tiêu cự hồng ngoại không làm mát.Máy dò hồng ngoại làm mát hoạt động ở môi trường chân không nhiệt độ thấp với độ nhạy cao và có thể phân biệt sự khác biệt nhiệt độ tinh tế hơn, trong khi máy dò phẳng tiêu cự hồng ngoại không làm mát không cần môi trường lạnh và có thể hoạt động ở nhiệt độ phòng.
Làm thế nào để chọn một ống kính camera nhiệt hồng ngoại phù hợp?
  • Ống kính tiêu chuẩn có thể đáp ứng mục tiêu bình thường với khoảng cách thích hợp
  • Đối với ống kính tele, nó phù hợp với mục tiêu tương đối nhỏ và cần phải được xem từ xa
  • Để xem chi tiết hơn về các vật thể ở khoảng cách gần, ống kính góc rộng là tốt hơn
  • Ống kính macro là để nhìn thấy mục tiêu rất nhỏ với khoảng cách gần, chẳng hạn như mạch chip
