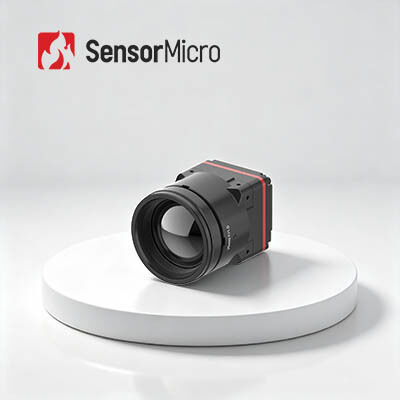

Mô-đun hình ảnh nhiệt LWIR không làm mát siêu nhỏ 1280x1024/8μm
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | SensorMicro |
| Chứng nhận | ISO9001:2015; RoHS; Reach |
| Số mô hình | iTL1208 |
| Số lượng đặt hàng tối thiểu | 1 miếng |
| Giá bán | Có thể thương lượng |
| Điều khoản thanh toán | T/T |
Thông tin chi tiết sản phẩm
| Nghị quyết | 1280x1024/8μm | NETD | 30mK |
|---|---|---|---|
| Tốc độ khung hình | 25/30Hz | Dải quang phổ | 8 ~ 14μm |
| Tiêu thụ điện năng điển hình | 1W | điện áp cung cấp | 4,5-5,5V |
| Làm nổi bật | Mô-đun hình ảnh nhiệt 1280x1024,Mô-đun nhiệt không được làm mát bằng camera giám sát,Mô-đun nhiệt không được làm mát 1280x1024 |
||
Mô tả sản phẩm
Mô-đun hình ảnh nhiệt LWIR không làm mát siêu nhỏ 1280x1024/8μm
Mô tả sản phẩm
iTL1208 là lõi máy ảnh hồng ngoại 8μm megapixel đầu tiên trên thế giới được thiết kế cho tối ưu hóa SWaP vượt trội và hệ thống hình ảnh nhiệt thế hệ tiếp theo.Được trang bị với máy dò siêu hồng ngoại ApexCore 1280×1024/8μm tiên tiến, lõi máy ảnh nhiệt nhỏ gọn này cung cấp hình ảnh nhiệt độ độ nét cao megapixel thực với pitch pixel siêu mỏng 8μm, cho phép mật độ tích hợp đặc biệt cho thiết kế thiết bị nhỏ gọn.Tự hào kích thước thu nhỏ 22.6 × 22.6 × 34.5 mm và thân hình nhẹ 35,7 ± 2g (với ống kính 12mm), mô-đun máy ảnh hồng ngoại iTL1208 đạt được hiệu suất nhiệt mạnh mẽ trong khi giảm thiểu kích thước, trọng lượng và tiêu thụ điện.Với chỉ 1W tiêu thụ năng lượng thấp, quang học chalcogenide không germanium, và đầu ra CSI MIPI linh hoạt hỗ trợ dữ liệu RAW và YUV, lõi máy ảnh hồng ngoại công nghiệp này đảm bảo nhanh chóng,tích hợp liền mạch cho các thiết bị nhiệt cầm tay và nền tảng hình ảnh di động.
Các đặc điểm chính
8μm Megapixel Breakthrough
• Trọng tâm máy ảnh nhiệt 8μm megapixel đầu tiên trên thế giới
• Được cung cấp bởi máy dò siêu hồng ngoại ApexCore 1280 × 1024 / 8μm, cân bằng độ phân giải cao với tích hợp siêu nhỏ gọn.
Ở hàng đầu của hiệu suất SWaP
• Chỉ có kích thước 22,6 × 22,6 × 34,5 mm, nặng 35,7 ± 2 g (bao gồm ống kính 12 mm) và tiêu thụ chỉ 1W
• Bỏ qua rào cản kích thước cho hình ảnh nhiệt megapixel
Kính quang không germanium, tích hợp nhanh
• Phương pháp quang học chalcogenide không chứa germanium với nhiều tùy chọn ống kính cho các yêu cầu ứng dụng đa dạng.
• Giao diện đầu ra hình ảnh MIPI CSI với đầu ra dữ liệu RAW và YUV để tích hợp hệ thống đơn giản.
Thông số kỹ thuật sản phẩm
| Mô hình | iTL1208 |
| Chỉ số của máy dò IR | |
| Vật liệu nhạy cảm | VOx |
| Nghị quyết | 1280×1024 |
| Kích thước pixel | 8μm |
| Phản ứng quang phổ | 8μm ~ 14μm |
| NETD điển hình | ≤ 30mK |
| Xử lý hình ảnh | |
| Tỷ lệ khung hình số | 25/30Hz |
| Thời gian khởi động | ≤ 6s |
| Video số | RAW/YUV |
| Thuật toán hình ảnh | NUC/3DNR/DNS/DRC/EE |
| Hiển thị hình ảnh | 10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Màu sắc / Đen nóng) |
| Phần mềm PC | |
| Phần mềm PC | Mô-đun điều khiển và màn hình video |
| Máy điện | |
| Giao diện bên ngoài tiêu chuẩn | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Giao diện truyền thông | TTL-232/I2C |
| Giao diện video kỹ thuật số | MIPI-CSI |
| Điện áp cung cấp | 4.5-5.5V |
| Tiêu thụ năng lượng điển hình | 1W |
| Máy móc | |
| Kích thước (bao gồm ống kính) | Với ống kính 5mm: 22,6mm × 22,6mm × 50mm (thang kính ngoài ống kính Φ37mm) Với ống kính 10mm: 22,6mm × 22,6mm × 45,3mm (thang kính ngoài ống kính Φ33mm) Với ống kính 12mm: 22,6mm × 22,6mm × 34,5mm (đường kính ngoài ống kính Φ26,6mm) Với ống kính 17mm: 22,6mm × 22,6mm × 35,4mm (đường kính ngoài ống kính Φ27mm) Với ống kính 25mm: 22,6mm × 22,6mm × 44,2mm (trình kính ngoài ống kính Φ33mm) Với ống kính 35mm: 22,6mm × 22,6mm × 50,9mm (trình kính ngoài ống kính Φ43,2mm) |
| Trọng lượng (bao gồm ống kính) | 85.5±4.5g (với ống kính 5mm) 70.5±3.6g (Với ống kính 10mm) 35.7±2g (Với ống kính 12mm) 40.7±2.1g (Với ống kính 17mm) 71.0±3.6g (Với ống kính 25mm) 110±5,5g (Với ống kính 35mm) |
| Khả năng thích nghi với môi trường | |
| Nhiệt độ hoạt động | -40°C~+70°C |
| Nhiệt độ lưu trữ | -45°C~+85°C |
| Độ ẩm | 5% ~ 95%, không ngưng tụ |
| Vibration (sự rung động) | 5.35grms, rung động ngẫu nhiên, 3-axis |
| Tác động | Half sinus wave, 40g/11ms, IIimpact direction 3 axis, 6 direction |
| Chứng nhận | RoHS2.0/REACH |
| Kính quang học | Cấu hình cố định Athermal: 5/10/12/17/25/35mm |
Ứng dụng công nghiệp
Mô-đun hình ảnh nhiệt iTL1208 được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo,Thiết bị di động vv.
Điểm mạnh của chúng ta
Cổ phiếu sản phẩm đa dạng
Chuyên môn kỹ thuật sâu sắc
Xác minh độ tin cậy nghiêm ngặt đảm bảo đảm bảo chất lượng
Tập trung vào đổi mới và thực hiện thực tế trong cảm biến hồng ngoại
Dịch vụ hỗ trợ kỹ thuật chuyên nghiệp và phát triển chung
FAQ
1Hình ảnh nhiệt hồng ngoại là gì?
Hình ảnh nhiệt hồng ngoại là một loại phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các vật thể.Theo sự khác biệt bức xạ giữa vật thể và môi trường nền và sự khác biệt bức xạ của mỗi phần của chính vật thể, hình ảnh nhiệt hồng ngoại có thể hiển thị sự biến động bức xạ của mỗi phần của cảnh, do đó hiển thị các đặc điểm của cảnh.
2. Lợi thế của hình ảnh nhiệt hồng ngoại là gì?
--- Nhìn qua bóng tối hoàn toàn;
--- Xác định bằng cách ngụy trang;
--- Khám phá tầm xa;
--- Khám phá phân phối nhiệt;
--- đo nhiệt độ không tiếp xúc;
--- Nhận thức về nghề nghiệp
3Các ứng dụng của hình ảnh nhiệt hồng ngoại là gì?
đo nhiệt độ và hình ảnh mọi thời tiết là hai chức năng cơ bản của công nghệ hình ảnh nhiệt hồng ngoại.an ninh & giám sát, sản xuất công nghiệp, nghiên cứu khoa học, điều trị y tế và các lĩnh vực truyền thống khác.
