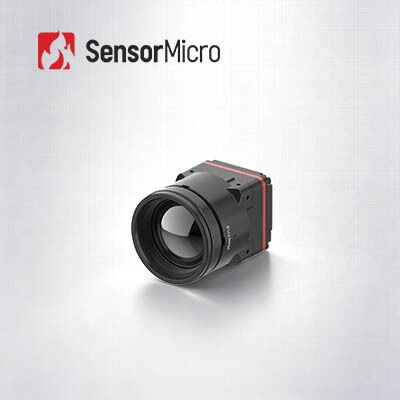

1280x1024 Độ phân giải 8μm Pixel Size Thermal Camera Module với tiêu thụ điện 1W cho các thiết bị di động

  • 1280x1024 Resolution 8μm Pixel Size Thermal Camera Module with 1W Power Consumption for Portable Devices
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL1208
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024/12μm NETD 30mK
Dải quang phổ 8 ~ 14μm Tốc độ khung hình kỹ thuật số 25/30Hz
điện áp cung cấp 4,5-5,5V Tiêu thụ điện năng điển hình 1W
Làm nổi bật

Mô-đun máy ảnh nhiệt độ phân giải cao 1280x1024

,

Mô-đun máy ảnh nhiệt độ phân giải cao 220g
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun Camera Nhiệt HD 8µm 1280x1024 cho Thiết bị Di động
Tổng quan sản phẩm

Đơn giản hóa việc phát triển hệ thống nhiệt với lõi camera hồng ngoại megapixel iTL1208 8µm có khả năng tích hợp cao, được thiết kế để tương thích phổ quát và triển khai nhanh chóng. Lõi nhiệt nhỏ gọn này hỗ trợ nhiều tùy chọn ống kính thông qua quang học chalcogenide cao cấp không chứa germani, thích ứng với nhu cầu ứng dụng hình ảnh nhiệt công nghiệp và dân dụng đa dạng.

Được trang bị giao diện đầu ra hình ảnh MIPI CSI tiêu chuẩn, nó cung cấp đầu ra dữ liệu kép RAW và YUV linh hoạt để phù hợp với các yêu cầu phát triển hệ thống khác nhau, giảm đáng kể độ khó và chu kỳ tích hợp. Mặc dù có kích thước siêu nhỏ 22,6×22,6×34,5mm và thiết kế nhẹ 35,7±2g, iTL1208 vẫn giữ nguyên độ phân giải megapixel đầy đủ 1280×1024 và khả năng chụp ảnh nhiệt độ nét cao, với mức tiêu thụ điện năng thấp 1W đảm bảo hoạt động ổn định lâu dài cho các thiết bị di động và cầm tay tích hợp.

Tính năng chính
  • Đột phá Megapixel 8µm: Lõi camera nhiệt megapixel 8µm đầu tiên trên thế giới được cung cấp bởi bộ dò hồng ngoại siêu lớn ApexCore 1280×1024/8µm, cân bằng độ phân giải cao với khả năng tích hợp siêu nhỏ gọn.
  • Hiệu suất SWaP nâng cao: Chỉ đo 22,6×22,6×34,5 mm, nặng 35,7±2g (bao gồm ống kính 12mm) và chỉ tiêu thụ 1W, phá vỡ rào cản kích thước cho hình ảnh nhiệt megapixel.
  • Quang học không chứa Germani, Tích hợp nhanh chóng: Quang học chalcogenide không chứa germani với nhiều tùy chọn ống kính cho các yêu cầu ứng dụng đa dạng. Giao diện đầu ra hình ảnh MIPI CSI với đầu ra dữ liệu RAW và YUV để tích hợp hệ thống đơn giản hóa.
Thông số kỹ thuật sản phẩm
Mẫu mã iTL1208
Chỉ báo bộ dò IR Vật liệu nhạy: VOx
Độ phân giải: 1280×1024
Kích thước điểm ảnh: 8µm
Phổ đáp ứng: 8µm ~ 14µm
NETD điển hình: ≤30mK
Xử lý hình ảnh Tốc độ khung hình kỹ thuật số: 25/30Hz
Thời gian khởi động: ≤6s
Video kỹ thuật số: RAW/YUV
Thuật toán hình ảnh: NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh: 10 loại (Trắng nóng/Lava/Đỏ sắt/Sắt nóng/Y tế/Bắc Cực/Cầu vồng 1/Cầu vồng 2/Tông màu/Đen nóng)
Phần mềm PC Điều khiển mô-đun & Hiển thị video
Điện Giao diện ngoài tiêu chuẩn: Giao diện kết nối 34 chân: BP04SD-34-0065-R0
Giao diện truyền thông: TTL-232/I2C
Giao diện video kỹ thuật số: MIPI-CSI
Điện áp cung cấp: 4.5-5.5V
Mức tiêu thụ điện năng điển hình: 1W
Cơ khí Kích thước (bao gồm ống kính):
Với ống kính 5mm: 22,6mm×22,6mm×50mm (đường kính ngoài ống kính Φ37mm)
Với ống kính 10mm: 22,6mm×22,6mm×45,3mm (đường kính ngoài ống kính Φ33mm)
Với ống kính 12mm: 22,6mm×22,6mm×34,5mm (đường kính ngoài ống kính Φ26,6mm)
Với ống kính 17mm: 22,6mm×22,6mm×35,4mm (đường kính ngoài ống kính Φ27mm)
Với ống kính 25mm: 22,6mm×22,6mm×44,2mm (đường kính ngoài ống kính Φ33mm)
Với ống kính 35mm: 22,6mm×22,6mm×50,9mm (đường kính ngoài ống kính Φ43,2mm)

Trọng lượng (bao gồm ống kính):
85,5±4,5g (Với ống kính 5mm)
70,5±3,6g (Với ống kính 10mm)
35,7±2g (Với ống kính 12mm)
40,7±2,1g (Với ống kính 17mm)
71,0±3,6g (Với ống kính 25mm)
110±5,5g (Với ống kính 35mm)
Khả năng thích ứng môi trường Nhiệt độ hoạt động: -40℃~+70℃
Nhiệt độ lưu trữ: -45℃~+85℃
Độ ẩm: 5%~95%, không ngưng tụ
Rung động: 5,35grms, Rung động ngẫu nhiên, 3 trục
Va đập: Sóng hình sin nửa, 40g/11ms, Hướng va đập 3 trục, 6 hướng
Chứng nhận: ROHS2.0/REACH
Ống kính quang học: Tiêu cự cố định Athermal: 5/10/12/17/25/35mm
Ứng dụng công nghiệp

Mô-đun hình ảnh nhiệt iTL1208 được sử dụng rộng rãi trong Chữa cháy rừng, Bảo trì điện, Kiểm tra quang điện, Giám sát an ninh, Thiết bị đeo, Thiết bị di động, và nhiều hơn nữa.

Dịch vụ tiêu chuẩn hóa
  • Tài liệu đầy đủ: Hướng dẫn sử dụng sản phẩm, hướng dẫn thiết lập và tài liệu tham khảo lựa chọn để triển khai liền mạch.
  • Hỗ trợ phát triển & Kiểm tra: Kiểm tra tích hợp mẫu, đánh giá hiệu suất và xác minh thông số dễ dàng.
  • Bộ công cụ nhà phát triển nâng cao: SDK, API, thuật toán và công cụ gỡ lỗi để tích hợp sâu.
  • Hỗ trợ kỹ thuật từ xa: Hỗ trợ 24/7 với phản hồi nhanh chóng và giải quyết kịp thời các vấn đề quan trọng.
  • Bảo hành: Phụ tùng chính hãng và tuân thủ quy trình nghiêm ngặt để khôi phục hiệu suất tối ưu.
Câu hỏi thường gặp
Hình ảnh nhiệt hồng ngoại là gì?

Hình ảnh nhiệt hồng ngoại là một phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các đối tượng. Nó chuyển đổi bức xạ hồng ngoại không nhìn thấy thành hình ảnh nhiệt hồng ngoại nhìn thấy được hiển thị phân bố nhiệt độ của bề mặt mục tiêu. Các đối tượng khác nhau và thậm chí các bộ phận khác nhau của cùng một đối tượng có khả năng bức xạ và cường độ phản xạ hồng ngoại khác nhau.

Hình ảnh hồng ngoại có thể được sử dụng để làm gì?

Các ứng dụng hình ảnh hồng ngoại bao gồm nhìn đêm, tìm kiếm & cứu nạn, kiểm tra không phá hủy, phòng chống dịch bệnh, đo nhiệt, an ninh & giám sát, chữa cháy, và nhiều mục đích công nghiệp và thương mại khác.

Mô-đun hình ảnh nhiệt là gì?

Một mô-đun hình ảnh nhiệt thường bao gồm một bộ dò hồng ngoại, ống kính hồng ngoại và phần cứng điện tử với phần mềm và thuật toán được nhúng. Nó đại diện cho đơn vị chức năng tối thiểu của thiết bị hình ảnh nhiệt, được thiết kế để tích hợp vào các hệ thống lớn hơn.
