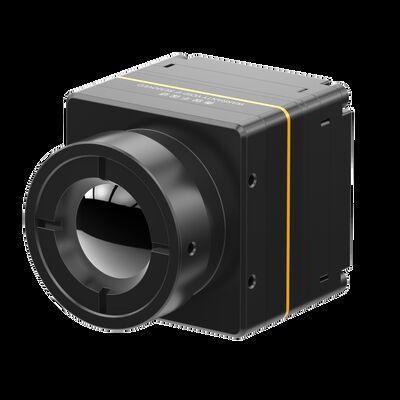

Lõi máy ảnh hình ảnh nhiệt FPA không làm mát với máy dò hồng ngoại 384x288/17μm

  • Uncooled FPA Thermal Imaging Camera Core with 384x288/17μm Infrared Detector
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình COIN417G3
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Tốc độ khung hình kỹ thuật số 25/30/50Hz Nghị quyết 384x288 /17μm
Video số NGUYÊN/YUV422 NETD 30mK/F1.0/25oC
Dải quang phổ 8 ~ 14μm Video tương tự PAL/NTSC
Làm nổi bật

Lõi máy ảnh nhiệt FPA không được làm mát

,

Lõi máy ảnh hình ảnh nhiệt 400x300

,

Lõi máy ảnh nhiệt đầu dò hồng ngoại 400x300
Để lại lời nhắn
Mô tả sản phẩm
Lõi máy ảnh hình ảnh nhiệt FPA không làm mát với máy dò hồng ngoại 384x288/17μm
Mô tả sản phẩm

Mô-đun hồng ngoại không làm mát COIN417G2 tích hợp bộ dò hình ảnh hồng ngoại gói cấp wafer 384x288/17μm (WLP), mạch xử lý tín hiệu hiệu suất cao và thuật toán xử lý hình ảnh.Hiệu suất lõi hồng ngoại đã được cải thiện thêm với chip ASCI nâng cấpNgoài ra, hiệu suất hình ảnh của nó tăng 30% bằng cách sử dụng thuật toán xử lý hình ảnh tiên tiến.

Mô-đun hồng ngoại COIN417G2 có tính năng trình bày hình ảnh nhiệt sắc nét và sắc nét, kích thước nhỏ gọn và chi phí thấp.

Cho đến nay, chúng tôi đã cung cấp cho các nhà tích hợp các giải pháp hình ảnh nhiệt hồng ngoại trưởng thành và ổn định.Nó là dễ dàng hơn cho các mô-đun phổ biến hình ảnh nhiệt loạt COIN được tích hợp vào nhiều sản phẩm đầu cuối và giảm đáng kể chi phí cho các nhà tích hợp.

Mô-đun nhiệt COIN417G2 được sử dụng trong thị giác công nghiệp, giám sát an ninh, chữa cháy và cứu hộ, ngoài trời, thị giác máy, ADAS v.v.

Các đặc điểm chính

Chức năng toàn diện, thiết kế hiệu quả về chi phí
• Được phát triển bằng cách sử dụng một máy dò bao bì ở mức wafer hiệu suất chi phí cao
• Tích hợp với các thuật toán xử lý hình ảnh tiên tiến để nâng cao chất lượng hình ảnh

Hiệu suất xuất sắc, hình ảnh cao cấp
• Độ nhạy cao với NETD điển hình ≤ 30mK
• Các thuật toán hình ảnh thế hệ tiếp theo cung cấp hình ảnh nhiệt rõ ràng và sắc nét hơn

Sự mở rộng linh hoạt, hội nhập nhanh chóng
• Nhiều tùy chọn ống kính quang có sẵn để phù hợp với các kịch bản ứng dụng khác nhau
• Hỗ trợ giao diện đầu ra hình ảnh USB2.0/DVP/LVDS/BT.656
• Phát ra dữ liệu hình ảnh RAW / YUV với điều khiển cổng hàng loạt

Thông số kỹ thuật sản phẩm
Mô hình COIN417G3
Chỉ số của máy dò IR
Vật liệu nhạy cảm VOx
Nghị quyết 384×288
Kích thước pixel 17μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình ≤ 30mK/F1.0/25°C
Xử lý hình ảnh
Tỷ lệ khung hình số 25/30/50Hz
Thời gian khởi động 6s
Video tương tự PAL/NTSC
Video số RAW/YUV422
Thuật toán hình ảnh Điều chỉnh không đồng nhất (NUC)
Giảm tiếng ồn 3D (3DNR)
2D Dật tiếng ồn (DNS)
Nén phạm vi động (DRC)
Tăng cường cạnh (EE)
Hiển thị hình ảnh 10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Màu sắc / Đen nóng)
Phần mềm PC
Phần mềm ICC Mô-đun điều khiển và màn hình video
Máy điện
Giao diện bên ngoài tiêu chuẩn 50Pin: DF40C-50DP-0.4V ((51), (HRS, Male)
Bảng mở rộng USB3.0/USB2.0/VPC/USB2.0&VPC
Giao diện truyền thông TTL-232/USB2.0
Giao diện video kỹ thuật số DVP8/DVP16/USB2.0/BT.656/LVDS
Điện áp cung cấp 4.5~5.5V
Tiêu thụ năng lượng điển hình 0.65W
Máy móc
Kích thước lõi rỗng ((mm)
25.4mm x 25.4mm x 16.5mm
Trọng lượng lõi rỗng ((g) 16.6±1
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động -40°C~+70°C
Nhiệt độ lưu trữ -45°C~+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Vibration (sự rung động) Rung động ngẫu nhiên, 5,35grms, 3 trục
Tác động Half sinus Wave, 40g/11ms, hướng va chạm X axis, 3 lần
Chứng nhận RoHS2.0/REACH
Kính quang học
Kính quang học Phương pháp lấy nét cố định: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm
Mức độ bảo vệ IP67 ((Đăng kính phía trước)
Đối tác đáng tin cậy của bạn về cảm biến hồng ngoại
  • Chuyên môn kỹ thuật sâu sắc
    Với nhiều năm kinh nghiệm trong nghiên cứu, phát triển, và ứng dụng công nghệ cảm biến hồng ngoại, chúng tôi đã xây dựng khả năng mạnh mẽ trong thiết kế chip, sản xuất wafer,đóng gói và thử nghiệm, cũng như tích hợp hệ thống. nền tảng vững chắc của chúng tôi cho phép chúng tôi liên tục cung cấp các sản phẩm sáng tạo và đáng tin cậy đáp ứng nhu cầu thị trường phát triển.
  • Tập trung vào đổi mới và thực hiện thực tế trong cảm biến hồng ngoại
    Chúng tôi cam kết thúc đẩy sự đột phá công nghệ trong hình ảnh nhiệt, liên tục đẩy ranh giới trong NETD, SWaP, và nhiệt độ hoạt động.Các sản phẩm của chúng tôi luôn dẫn đầu trong các ứng dụng trên toàn an ninh, giám sát công nghiệp, hệ thống thông minh, và nhiều hơn nữa.
  • Cổ phiếu sản phẩm đa dạng
    Được hỗ trợ bởi R & D độc lập và nhiều con đường kỹ thuật,chúng tôi cung cấp một loạt các thành phần phát hiện hồng ngoại toàn diện cả làm mát và không làm mát cung cấp các giải pháp phù hợp cho nhiều ngành công nghiệp.
  • Xác minh độ tin cậy nghiêm ngặt đảm bảo đảm bảo chất lượng
    Được hỗ trợ bởi một hệ thống quản lý chất lượng mạnh mẽ, các sản phẩm của chúng tôi trải qua nhiều thủ tục kiểm tra trong suốt quá trình sản xuất để đảm bảo sự ổn định và đáng tin cậy lâu dài.
  • Dịch vụ hỗ trợ kỹ thuật chuyên nghiệp và phát triển chung
    Nhóm kỹ sư của chúng tôi làm việc chặt chẽ với R & D và các nhóm sản phẩm của khách hàng để tăng tốc tích hợp hệ thống, cải thiện hiệu quả và rút ngắn thời gian ra thị trường.
Dòng sản phẩm của chúng tôi
  • Độ nhạy cao và hiệu suất tuyệt vời
  • Công nghệ hàng đầu thế giới trong ngành công nghiệp hồng ngoại
  • Các máy dò hồng ngoại khác nhau có sẵn
  • Cả máy dò IR không làm mát và làm mát với các định dạng và kích thước pixel khác nhau
  • Sản xuất số lượng lớn để đảm bảo giao hàng nhanh chóng
  • Ba dây chuyền sản xuất với khả năng sản xuất hàng năm lên đến hàng triệu máy dò
FAQ
1Nhiệt độ hồng ngoại là gì?
Nhiệt độ là một công nghệ mới và hiệu quả của phương pháp chẩn đoán không xâm lấn dựa trên phát hiện nhiệt độ bề mặt vật thể.Các bức xạ hồng ngoại (IR) phát ra từ một vật thể được ghi lại và hình dung dưới dạng một bản đồ phân bố nhiệt độ.
2Nhiệt độ hồng ngoại có thể được sử dụng để làm gì?
Hình ảnh nhiệt hồng ngoại có thể được sử dụng để thực hiện kiểm tra nhà, xác định các khiếm khuyết cấu trúc, lỗi điện, lỗi cơ học, thay đổi sinh lý ở con người và động vật và nhiều hơn nữa.
3Ưu điểm của nhiệt học hồng ngoại là gì?
Đối với thử nghiệm không phá hủy, nó đơn giản để thử nghiệm và nhanh chóng phản ứng mà không bị hư hại, dẫn đến tiết kiệm chi phí, tăng hiệu quả công việc, giảm nhân lực và khấu hao thiết bị.

Đối với nhiệt học y tế, nó rất hiệu quả để tìm ra các vấn đề ẩn trong cơ thể con người, 100% an toàn mà không có bức xạ và đau đớn, đó là một công cụ lý tưởng để sàng lọc sức khỏe sớm.
