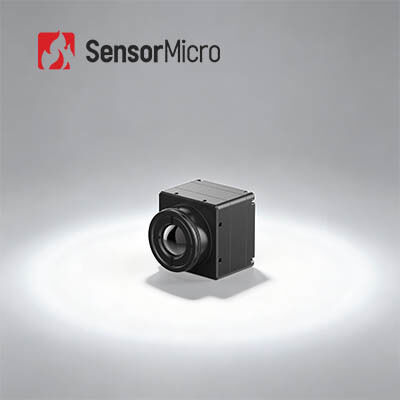

Mô-đun ảnh nhiệt không làm mát SWaP-C LWIR 384×288/17µm với độ chính xác ±2°C / ±2% và mức tiêu thụ điện 0,65W
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | SensorMicro |
| Chứng nhận | ISO9001:2015; RoHS; Reach |
| Số mô hình | COIN417RG3 |
| Số lượng đặt hàng tối thiểu | 1 miếng |
| Giá bán | Có thể thương lượng |
| Điều khoản thanh toán | T/T |
Thông tin chi tiết sản phẩm
| Nghị quyết | 384×288/17μm | Độ chính xác đo nhiệt độ | Lớn hơn ±2oC / ±2% |
|---|---|---|---|
| Tiêu thụ điện năng điển hình | 0,65W | NETD điển hình | 30mK |
| Dải quang phổ | 8 ~ 14μm | Tốc độ khung hình | 25Hz/30Hz/50Hz |
| Làm nổi bật | Mô-đun hình ảnh nhiệt không được làm mát linh hoạt,Mô-đun hình ảnh nhiệt không được làm mát 640x512 |
||
Mô tả sản phẩm
Mô-đun ảnh nhiệt không làm mát SWaP-C LWIR 384*288/17µm
Tổng quan sản phẩm
Lõi camera hồng ngoại COIN417RG3 để đo nhiệt độ có bộ dò hồng ngoại không làm mát 384*288/17µm và tích hợp bộ phận đo nhiệt độ thời gian thực. Nó hỗ trợ dải nhiệt độ rộng với độ chính xác ±3°C hoặc ±3%, cho phép phát hiện chính xác các biến đổi nhiệt độ bất thường. Thiết kế siêu tiết kiệm năng lượng và khả năng tương thích với các giao diện công nghiệp tiêu chuẩn giúp giảm đáng kể chi phí phát triển và tích hợp.
Tính năng chính
- Tính năng toàn diện, Hiệu quả chi phí: Được phát triển dựa trên các bộ dò IR không làm mát hiệu quả về chi phí với các thuật toán xử lý ảnh tiên tiến tích hợp để nâng cao chất lượng hình ảnh. Độ chính xác đo nhiệt độ cao lên đến ±2°C hoặc ±2%, hỗ trợ dải nhiệt độ từ -20°C đến 150°C và 100°C đến 550°C, có thể tùy chỉnh cho các dải mở rộng.
- Mở rộng linh hoạt, Tích hợp nhanh: Nhiều tùy chọn ống kính quang học có sẵn để đáp ứng các nhu cầu ứng dụng khác nhau. Hỗ trợ nhiều chế độ đầu ra bao gồm USB2.0/DVP/LVDS/BT.656. Xuất dữ liệu ảnh RAW/YUV với điều khiển cổng nối tiếp.
Thông số kỹ thuật sản phẩm
| Mẫu mã | COIN417RG3 |
|---|---|
| Chỉ báo bộ dò IR |
Vật liệu nhạy: VOx Độ phân giải: 384*288 Kích thước điểm ảnh: 17µm Đáp ứng phổ: 8µm ~ 14µm NETD điển hình: ≤30mK |
| Xử lý ảnh |
Tốc độ khung hình kỹ thuật số: 25/30/50Hz Thời gian khởi động: 6 giây Video analog: PAL/NTSC Video kỹ thuật số: RAW/YUV422 Thuật toán ảnh: Hiệu chỉnh không đồng nhất (NUC), Giảm nhiễu 3D (3DNR), Giảm nhiễu 2D (DNS), Nén dải động (DRC), Tăng cường cạnh (EE) Hiển thị ảnh: 10 loại (Trắng nóng/Lava/Đỏ sắt/Sắt nóng/Y tế/Bắc cực/Cầu vồng 1/Cầu vồng 2/Tông màu/Đen nóng) |
| Điện |
Giao diện ngoài tiêu chuẩn: 50 chân: DF40C-50DP-0.4V(51), (HRS, Đực) Bo mạch mở rộng: USB3.0/USB2.0/VPC/USB2.0&VPC Giao diện truyền thông: TTL-232/USB2.0 Giao diện video kỹ thuật số: DVP8/DVP16/USB2.0/BT.656/LVDS Điện áp cung cấp: 4.5~5.5V Công suất tiêu thụ điển hình: 0.65W |
| Đo nhiệt độ |
Nhiệt độ hoạt động: -10°C~+50°C Dải đo nhiệt độ: -20°C~+150°C, 100°C~+550°C Độ chính xác đo nhiệt độ: Lớn hơn của ±2°C / ±2% Đo nhiệt độ cục bộ: Hỗ trợ xuất giá trị nhiệt độ tối đa, tối thiểu và trung bình của các khu vực đo nhiệt độ SDK: Android/Windows/Linux; Thực hiện phân tích luồng video và chuyển đổi từ thang độ xám sang nhiệt độ |
| Cơ khí |
Kích thước lõi trần (mm): 25.4*25.4*16.5 Trọng lượng lõi trần (g): 16.6±1 |
| Khả năng thích ứng môi trường |
Nhiệt độ hoạt động: -40°C~+70°C Nhiệt độ lưu trữ: -45°C~+85°C Độ ẩm: 5%~95%, không ngưng tụ Rung động: Rung động ngẫu nhiên, 5.35grms, 3 trục Va đập: Sóng nửa hình sin, 40g/11ms, Hướng va đập 3 trục, 6 hướng Chứng nhận: ROHS2.0/REACH |
| Ống kính quang học |
Ống kính quang học: Tiêu cự cố định không nhiệt: 4.8mm/7mm/9.1mm/13mm/19mm/25mm Cấp bảo vệ: IP67 (Ống kính phía trước) |
Ứng dụng công nghiệp
Mô-đun camera hồng ngoại COIN417RG3 được sử dụng rộng rãi trong Nhiệt ảnh, An ninh & Giám sát, Ngoài trời, Cứu hỏa & Cứu nạn, AIoT, Phần cứng thông minh, ADAS và các ứng dụng công nghiệp khác.
Dòng sản phẩm của chúng tôi
- Độ nhạy cao và hiệu suất tuyệt vời
- Công nghệ hàng đầu thế giới trong ngành hồng ngoại
- Nhiều loại bộ dò hồng ngoại có sẵn - cả bộ dò IR không làm mát và làm mát ở các định dạng và kích thước điểm ảnh khác nhau
- Sản xuất hàng loạt để đảm bảo giao hàng nhanh chóng - ba dây chuyền sản xuất với khả năng sản xuất hàng năm lên đến hàng triệu bộ dò
Câu hỏi thường gặp
Ảnh nhiệt hồng ngoại là gì?
Ảnh nhiệt hồng ngoại là một phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các đối tượng. Nó chuyển đổi bức xạ hồng ngoại vô hình thành hình ảnh nhiệt hồng ngoại có thể nhìn thấy với sự phân bố nhiệt độ của bề mặt mục tiêu. Các đối tượng khác nhau và thậm chí các bộ phận khác nhau của cùng một đối tượng có khả năng bức xạ và cường độ phản xạ hồng ngoại khác nhau.
Ảnh hồng ngoại có thể được sử dụng để làm gì?
Các ứng dụng ảnh hồng ngoại bao gồm nhìn đêm, tìm kiếm & cứu nạn, kiểm tra không phá hủy, phòng chống dịch bệnh, nhiệt ảnh, an ninh & giám sát, cứu hỏa và các ứng dụng công nghiệp khác nhau.
Mô-đun ảnh nhiệt là gì?
Một mô-đun ảnh nhiệt thường bao gồm một bộ dò hồng ngoại, ống kính hồng ngoại và phần cứng điện tử với phần mềm và thuật toán được nhúng. Nó là đơn vị chức năng tối thiểu của một thiết bị ảnh nhiệt.
