Mini 256x192 Độ phân giải 12μm Kích thước pixel Không làm mát FPA lõi máy ảnh nhiệt với chức năng nhiệt học

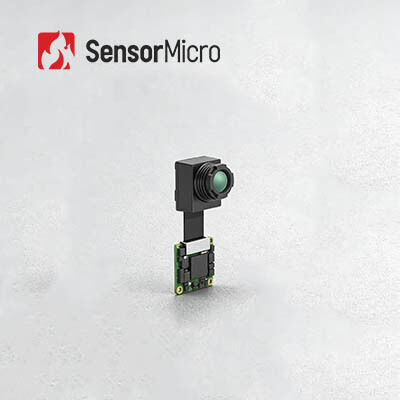

  • Mini 256x192 Resolution 12μm Pixel Size Uncooled FPA Thermal Camera Core with Thermography Function
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình Mini212G2
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 256x192/12μm NETD ≤50 triệu
Dải quang phổ 8 ~ 14μm Điện áp hoạt động 3,3V±0,1V
Phạm vi đo nhiệt độ -20oC~+550oC Độ chính xác đo nhiệt độ ±2℃ hoặc ±2%
Làm nổi bật

Lõi camera nhiệt 256x192

,

Lõi camera nhiệt không được làm mát

,

Mô-đun camera hồng ngoại FPA
Để lại lời nhắn
Mô tả sản phẩm
Máy ảnh nhiệt mini lõi không làm mát FPA Máy ảnh hồng ngoại 256x192/12μm với nhiệt học
Tổng quan sản phẩm

Mô-đun thu nhỏ hồng ngoại không làm mát Mini212G2 tích hợp bộ dò hồng ngoại VOx không làm mát 256x192/12μm (WLP) và mạch xử lý tín hiệu hiệu suất cao.Mô-đun hình ảnh nhiệt nhẹ này có chức năng nhiệt học tùy chọn với phạm vi đo nhiệt độ từ -20 °C đến 550 °C cho các ứng dụng công nghiệp.

Được xây dựng trên mô-đun hồng ngoại TIMO212 do SensorMicro tự phát triển, giải pháp này bao gồm một bảng xử lý ISP hồng ngoại cho phép đầu ra trực tiếp các ma trận nhiệt độ và hình ảnh nhiệt,giảm đáng kể khối lượng công việc phát triểnVới kích thước nhỏ gọn, tiêu thụ năng lượng thấp và hiệu quả chi phí, nó hỗ trợ nhiều cấu hình trường nhìn và tích hợp các giao diện điều khiển phổ quát cho ứng dụng công nghiệp rộng rãi.

Các đặc điểm chính
  • Mô-đun thu nhỏ với đầu ra hình ảnh nhiệt trực tiếp- Được trang bị máy dò hồng ngoại cấp wafer 256 × 192 / 12μm tự phát triển để có lợi thế chi phí đáng kể
  • Thiết kế siêu nhỏ gọn- Chỉ 17 × 17mm (PCBA) kích thước, nặng chỉ là 4g - lý tưởng cho các ứng dụng không gian hạn chế
  • Xử lý tích hợp- Bảng xử lý ISP và thuật toán hình ảnh thế hệ tiếp theo cung cấp hình ảnh nhiệt rõ ràng trực tiếp
  • Khám phá chính xác- đo nhiệt độ chính xác cao với độ chính xác lên đến ± 2 ° C; hỗ trợ đo điểm, diện tích và toàn khung hình
  • Cấu hình linh hoạt- Nhiều lựa chọn ống kính có sẵn để đáp ứng các yêu cầu quan sát khác nhau
  • Giao diện phong phú- USB2.0 / MIPI / DVP / BT.656 / LVDS và các giao diện đầu ra video số khác
  • Khả năng tương thích tiêu chuẩn ngành- Hoàn toàn tương thích với các giao diện tiêu chuẩn công nghiệp
Thông số kỹ thuật
Parameter Thông số kỹ thuật
Mô hình Mini212G2
Nghị quyết 256×192
Kích thước pixel 12μm
Phản ứng quang phổ 8~14μm
NETD ≤ 50mK
Dữ liệu đầu ra 14bit Raw
Tỷ lệ khung hình Nhiệt độ: 25Hz, hình ảnh: 50Hz
Chế độ tập trung Không tập trung
Ống kính (HFOV/FL) 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm
Trọng lượng (g) 7.1 6.4 4 6.8
Kích thước PCBA (mm) 17×17
Giao diện video kỹ thuật số USB2.0 / MIPI / DVP / BT.656 / LVDS
Giao diện video tương tự CVBS (PAL/NTSC)
Điện áp hoạt động 3.3V±0.1V
Tiêu thụ năng lượng điển hình 330mW
Phạm vi đo nhiệt độ -20°C~+550°C (-20°C~+150°C)
Độ chính xác đo nhiệt độ Lớn hơn ±2°C / ±2%
Nhiệt độ hoạt động -40°C~+70°C
Độ ẩm 5% ~ 85%
Nhiệt độ lưu trữ -45°C~+85°C
Chứng nhận RoHS 2.0 / Reach
Ứng dụng công nghiệp

Sản phẩm này được thiết kế cho các ứng dụng trong AIoT, Machine Vision, Industrial Vision, giám sát an ninh và quan sát ban đêm:

  • AIoT- Tích hợp vào các thiết bị AIoT nhỏ gọn bao gồm các thiết bị gia dụng thông minh, thiết bị đeo và các màn hình môi trường thông minh
  • Tầm nhìn công nghiệp- Giám sát thời gian thực của thiết bị công nghiệp, xử lý laser và các kịch bản hàn, phát hiện bán dẫn
  • Giám sát an ninh- Khám phá những kẻ xâm nhập bất hợp pháp và kích hoạt báo động thời gian thực
Ưu điểm danh mục sản phẩm
  • Các định dạng khác nhau- Phạm vi rộng bao gồm các máy dò hồng ngoại, lõi máy ảnh và các mô-đun để đáp ứng các yêu cầu tích hợp khác nhau
  • Sự đa dạng- Nhiều độ phân giải mảng, kích thước pixel, dải sóng và tùy chọn ống kính để linh hoạt hơn
  • Hiệu suất xuất sắc- Hình ảnh rõ ràng, kích thước nhỏ gọn, tiêu thụ năng lượng thấp, độ nhạy cao và độ tin cậy cao trong các thách thức môi trường
  • Kết hợp dễ dàng- Nhiều tùy chọn giao diện để tích hợp đơn giản và phát triển nhanh chóng trên các lĩnh vực ứng dụng
Câu hỏi thường gặp
Hình ảnh nhiệt hồng ngoại là gì?

Hình ảnh nhiệt hồng ngoại sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các vật thể.cũng như biến thể trong các đối tượng, hình ảnh nhiệt hồng ngoại hiển thị biến động bức xạ tiết lộ đặc điểm cảnh.

Lợi thế của hình ảnh nhiệt hồng ngoại là gì?
  • Nhìn qua bóng tối hoàn toàn
  • Nhận dạng bằng cách ngụy trang
  • Khám phá tầm xa
  • Khám phá phân phối nhiệt
  • Đo nhiệt độ không tiếp xúc
  • Nhận thức nghề nghiệp
Các ứng dụng của hình ảnh nhiệt hồng ngoại là gì?

Đo nhiệt độ và hình ảnh mọi thời tiết là hai chức năng cơ bản của công nghệ hình ảnh nhiệt hồng ngoại.Các sản phẩm được phát triển bằng cách sử dụng các công nghệ này được sử dụng rộng rãi trong các lĩnh vực truyền thống bao gồm năng lượng điện, an ninh và giám sát, sản xuất công nghiệp, nghiên cứu khoa học và điều trị y tế.
