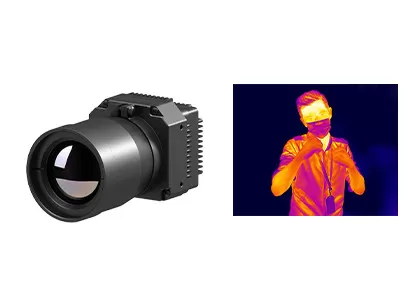

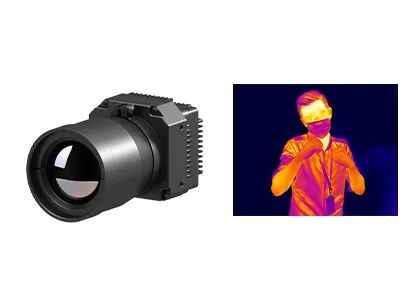

Mô-đun máy ảnh nhiệt độ phân giải cao VOx LWIR 1280x1024 / 12μm không được làm mát

Mô-đun máy ảnh nhiệt VOx LWIR 1280x1024 / 12μm không được làm mát để đo nhiệt độ công nghiệp

PLUG1212R là một trong những mô-đun máy ảnh hồng ngoại không che phủ dòng PLUG-R được phát triển bởi Global Sensor Technology (GST).Nó sử dụng đầu dò hồng ngoại không làm mát dải mặt phẳng tiêu cự VOx được thị trường ưa chuộng, mạch xử lý tín hiệu chuyên nghiệp và nền tảng xử lý hình ảnh, chuyển đổi hoàn toàn bức xạ hồng ngoại mục tiêu thành dữ liệu nhiệt độ.Tính năng đo nhiệt độ của nó có sẵn và phạm vi nhiệt độ có thể tùy chỉnh từ -20 ℃ ~ 150 ℃ để đo nhiệt độ công nghiệp.

Với độ phân giải mảng lớn 1280x1024, mô-đun nhiệt không được làm mát PLUG1212R có thể hiển thị nhiều chi tiết hình ảnh hơn và hỗ trợ trường xem lớn hơn.Kích thước pixel 12µm giảm xuống mang lại độ phân giải không gian tốt hơn và phù hợp với tiêu cự ống kính quang học ngắn hơn để đạt được cùng một phạm vi nhiệm vụ.

- Điểm ảnh cao độ: 12μm

- Độ phân giải: 1280x1024

- Dải quang phổ: 8μm -14μm

- Độ nhạy cao: NETD <30mK

- Phạm vi nhiệt độ: -20 ℃ ~ 150 ℃, 100 ℃ ~ 550 ℃

- Độ chính xác nhiệt độ: ± 2 ℃ hoặc ± 2%

- Độ tin cậy cao & Khả năng thích ứng với môi trường mạnh mẽ.

Mô-đun hình ảnh hồng ngoại PLU1212R được sử dụng rộng rãi trong Điện lực, Tầm nhìn máy, Kiểm tra tòa nhà, Hóa dầu luyện kim, v.v.

1. Làm thế nào để chọn độ phân giải đầu báo hồng ngoại thích hợp?

Nó phụ thuộc vào nhu cầu thực tế và ứng dụng sản phẩm của bạn mà giá cả cũng là một yếu tố cần được quan tâm.Nếu chất lượng hình ảnh không cao, bạn có thể chọn đầu báo hồng ngoại có độ phân giải thấp, chẳng hạn như 120x90, 256x192, 400x300.Nếu bạn cần một hình ảnh rất rõ ràng cho một số mục đích đặc biệt, chẳng hạn như giám sát từ xa, bạn có thể chọn đầu dò hồng ngoại có độ phân giải cao 1280x1024.

2. Làm thế nào để chọn đúng màu giả cho hình ảnh nhiệt?

- Màu trắng xám phù hợp hơn với mục tiêu có nhiệt độ chênh lệch nhỏ

- Màu đỏ và xanh dương phù hợp hơn với cảnh cần tìm ra điểm có vấn đề.

- Màu đỏ sắt là bảng màu tiêu chuẩn của ngành điện lực.

Lưu ý: bất kể bạn chọn bảng màu nào, nhiệt độ nhiệt sẽ không thay đổi chút nào.

3.Làm thế nào để chọn một ống kính máy ảnh nhiệt hồng ngoại phù hợp?

- Ống kính tiêu chuẩn có thể đáp ứng các mục tiêu bình thường với khoảng cách thích hợp

- Đối với ống kính tele, nó phù hợp với các mục tiêu tương đối nhỏ và cần được quan sát từ khoảng cách xa

- Để nhìn rõ hơn chi tiết vật thể ở khoảng cách gần, ống kính góc rộng sẽ tốt hơn.

- Ống kính macro dùng để nhìn mục tiêu rất nhỏ ở khoảng cách gần, chẳng hạn như mạch chip.
