Mô-đun hình ảnh nhiệt hồng ngoại LWIR không được làm mát 640x512 / 12μm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 / 12μm | NETD | < 30 triệu |
---|---|---|---|
Dải quang phổ | 8 ~ 14μm | Kích thước | 44,5x44,5x36,6mm |
Điểm nổi bật | Mô-đun hình ảnh nhiệt hồng ngoại LWIR,Mô-đun hình ảnh nhiệt hồng ngoại 640x512 |

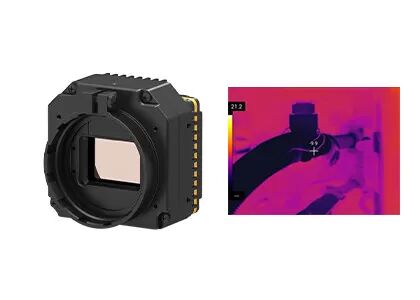

Mô-đun máy ảnh nhiệt hồng ngoại LWIR 640x512 / 12μm không được làm mát để đo nhiệt độ công nghiệp
Mô-đun hình ảnh nhiệt PLUG612R bao gồm bước sóng dài từ 8 đến 14μm với độ phân giải 640x512 và kích thước điểm ảnh ở đầu dò hồng ngoại vi mạch VOx 12μm.Nó sử dụng đầu dò hồng ngoại không gương lật VOx mảng mặt phẳng tiêu cự được ưa chuộng trên thị trường, đảm bảo hiệu suất vượt trội và khả năng thích ứng với môi trường ổn định cao.
Là nhà cung cấp mô-đun cảm biến nhiệt và máy dò hồng ngoại không được làm mát hàng đầu, Global Sensor Technology (GST) đã cung cấp cho khách hàng các giải pháp hình ảnh nhiệt hồng ngoại ổn định và hoàn thiện khác nhau.Việc các mô-đun camera chụp ảnh nhiệt do GST phát triển sẽ dễ dàng được tích hợp vào nhiều sản phẩm đầu cuối hơn và giảm đáng kể chi phí cho khách hàng.
- Độ phân giải: 640x512
- Pixel Pitch: 17 μm
- Loại mảng: Microbolometer không được làm mát
- Độ nhạy nhiệt: NETD <30 mK
- Dải quang phổ: 8μm đến 14μm
Người mẫu | PLUG612R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Pixel Pitch | 12μm |
Dải quang phổ | 8 ~ 14μm |
NETD | <30 triệu k |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz / 30Hz |
Thời gian khởi động | <10 giây |
Video tương tự | PAL / NTSC |
Video kĩ thuật số | Y16 / YUV / BT656 / LVDS |
Thành phần mở rộng | USB / Camerlink |
Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
Zoom kỹ thuật số | Thu phóng liên tục 1 ~ 8X, Kích thước bước 1/8 |
Hiển thị hình ảnh | Màu đen nóng / trắng nóng / màu giả |
Hướng hình ảnh | Theo chiều ngang / dọc / Lật theo đường chéo |
Thuật toán hình ảnh | NUC / AGC / IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | Giao diện 50pin_HRS |
Chế độ giao tiếp | RS232-TTL, 115200b / giây |
Cung cấp hiệu điện thế | 4 ~ 6V |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10 ° C ~ 50 ° C |
Phạm vi nhiệt độ | -20 ° C ~ 150 ° C, 100 ° C ~ 550 ° C |
độ chính xác nhiệt độ | ± 2 ° C hoặc ± 2% (Lấy giá trị lớn nhất) |
SDK | ARM / Windows / Linux SDK, Nhiệt ảnh toàn màn hình |
Tính chất vật lý | |
Kích thước (mm) | 44,5x44,5x36,6 |
Cân nặng | ≤85g |
Thích ứng với môi trường | |
Nhiệt độ hoạt động | -40 ° C ~ + 70 ° C |
Nhiệt độ bảo quản | -45 ° C ~ + 85 ° C |
Độ ẩm | 5% ~ 95%, không ngưng tụ |
Rung động | Rung ngẫu nhiên 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g / 11ms, 3 trục 6 hướng |
Quang học | |
Ống kính tùy chọn | Tiêu cự cố định Athermal: 13mm / 19mm / 24mm |
Mô-đun nhiệt không được làm mát PLUG612R được sử dụng rộng rãi trong Kiểm tra năng lượng điện, Tầm nhìn máy, Giám sát và An ninh HVAC của Tòa nhà, Ngoài trời, Chữa cháy & Cứu hộ, Thực thi Pháp luật & Cứu hộ, ADAS, UAV Payloads, v.v.
1. Ảnh nhiệt hồng ngoại là gì?
Hình ảnh nhiệt hồng ngoại là một loại phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các đối tượng.Nó chuyển đổi bức xạ hồng ngoại không nhìn thấy thành hình ảnh nhiệt hồng ngoại nhìn thấy được với sự phân bố nhiệt độ của bề mặt mục tiêu.Các vật thể khác nhau và thậm chí các bộ phận khác nhau của cùng một vật thể có khả năng bức xạ và cường độ phản xạ tia hồng ngoại khác nhau.
2. Hình ảnh hồng ngoại có thể được sử dụng để làm gì?
-Tầm nhìn ban đêm
-Tìm kiếm & cứu hộ
-Kiểm tra không phá hủy
-Phòng ngừa dịch bệnh
-Thermography
-Bảo mật & giám sát
-Chữa cháy
…
3. Mô-đun ảnh nhiệt là gì?
Mô-đun ảnh nhiệt thường bao gồm một đầu dò hồng ngoại, thấu kính hồng ngoại và phần cứng điện tử có nhúng phần mềm và thuật toán.Nó là đơn vị tối thiểu của một thiết bị ảnh nhiệt.
