Mô-đun camera nhiệt chữa cháy Mô-đun nhiệt LWIR không được làm mát 640x512 12μm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xKiểu | Mô-đun hồng ngoại không được làm mát | Nghị quyết | 640x512 / 12μm |
---|---|---|---|
Mức tiêu thụ điện năng điển hình | < 1,2W | NETD | < 30 triệu |
Kích thước | 44,5x44,5x36,6mm | Cân nặng | ≤85g |
Điểm nổi bật | Mô-đun máy ảnh nhiệt 85g,Mô-đun nhiệt LWIR 640x512,Mô-đun máy ảnh nhiệt LWIR |

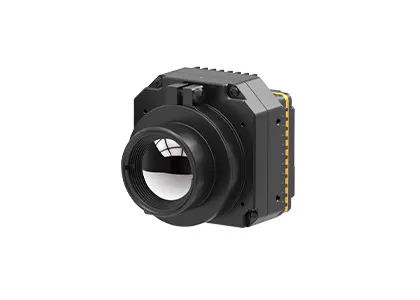

Mô-đun camera hồng ngoại LWIR 640x512 / 12μm không được làm mát chất lượng cao để chữa cháy và cứu hộ
Lõi máy ảnh nhiệt PLUG612 sử dụng đầu dò vi đồng phân tử VOx mảng mặt phẳng tiêu do tự phát triển bởi Công nghệ cảm biến toàn cầu (GST).
Đây là một trong những sản phẩm cổ điển và bán chạy nhất của GST.Bằng cách sử dụng cảm biến nhiệt không được làm mát 640x512 / 12µm, lõi hình ảnh nhiệt PLUG612 cung cấp hình ảnh rõ ràng và hiệu suất vượt trội.
Mô-đun camera nhiệt PLUG612 có nhiều ứng dụng, chẳng hạn như chữa cháy và cứu hộ, máy bay không người lái, an ninh và giám sát, v.v.
- NETD <30mk, Độ nhạy cao
- Hiệu suất ổn định
- Tích hợp & Plug-in dễ dàng
- Chất lượng hình ảnh và chi tiết rõ ràng
- Khả năng thích ứng với môi trường mạnh mẽ
Người mẫu | PLUG612 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Pixel Pitch | 12μm |
Dải quang phổ | 8 ~ 14μm |
NETD | <30 triệu k |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 9Hz / 25Hz / 30Hz / 50Hz / 60Hz |
Thời gian khởi động | <10 giây |
Video tương tự | PAL / NTSC |
Video kĩ thuật số | RAW / YUV / BT656 / LVDS |
Thành phần mở rộng | USB / Camerlink |
Chế độ làm mờ | Tuyến tính / Biểu đồ / Hỗn hợp |
Zoom kỹ thuật số | Thu phóng liên tục 1 ~ 8X, Kích thước bước 1/8 |
Hiển thị hình ảnh | Màu đen nóng / trắng nóng / màu giả |
Hướng hình ảnh | Theo chiều ngang / dọc / Lật theo đường chéo |
Thuật toán hình ảnh | NUC / AGC / IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | Giao diện 50pin_HRS |
Chế độ giao tiếp | RS232-TTL, 115200b / giây |
Cung cấp hiệu điện thế | 4 ~ 6V |
Mức tiêu thụ điện năng điển hình | <1,2W |
Tính chất vật lý | |
Kích thước (mm) | 44,5x44,5x36,6 |
Cân nặng | ≤85g |
Thích ứng với môi trường | |
Nhiệt độ hoạt động | -40 ° C ~ + 70 ° C |
Nhiệt độ bảo quản | -45 ° C ~ + 85 ° C |
Độ ẩm | 5% ~ 95%, không ngưng tụ |
Rung động | Rung ngẫu nhiên 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g / 11ms, 3 trục 6 hướng |
Quang học | |
Ống kính tùy chọn | Tiêu cự cố định Athermal: 13mm / 19mm / 24mm |
Mô-đun camera nhiệt PLUG612 được sử dụng rộng rãi trong An ninh và Giám sát, Ngoài trời, Cứu hộ theo luật, Chữa cháy và Cứu hộ, ADAS, UAV Payloads, v.v.
1. Microbolometer mảng mặt phẳng tiêu không được làm mát hoạt động như thế nào?
Bằng cách sử dụng nguyên lý của hiệu ứng nhiệt bức xạ hồng ngoại, đầu báo hồng ngoại không được làm mát chuyển đổi năng lượng bức xạ hồng ngoại thành nhiệt năng với vật liệu hấp thụ tia hồng ngoại, do đó nhiệt độ của vật liệu nhạy cảm tăng lên.Sau đó, một thông số vật lý nhất định của vật liệu nhạy cảm sẽ thay đổi tương ứng và chuyển đổi thành tín hiệu điện hoặc tín hiệu ánh sáng nhìn thấy thông qua một cơ chế chuyển đổi nhất định được thiết kế để nhận ra việc phát hiện đối tượng.
2. Ưu điểm của microbolometer vox không được làm mát là gì?
Máy dò mặt phẳng tiêu điểm hồng ngoại không được làm mát không cần thiết bị Tích hợp Bộ làm mát Dewar (IDCA) và có thể hoạt động ở nhiệt độ phòng.Nó có ưu điểm là khởi động nhanh, tiêu thụ điện năng thấp, kích thước nhỏ, trọng lượng nhẹ, tuổi thọ cao, chi phí thấp, v.v.Mặc dù độ nhạy của máy dò mặt phẳng tiêu hồng ngoại không được làm mát không tốt bằng máy dò hồng ngoại được làm mát, nhưng sau nhiều năm phát triển, hiệu suất chi phí của nó rõ ràng là tốt hơn máy dò được làm mát, có triển vọng ứng dụng rộng rãi hơn.
