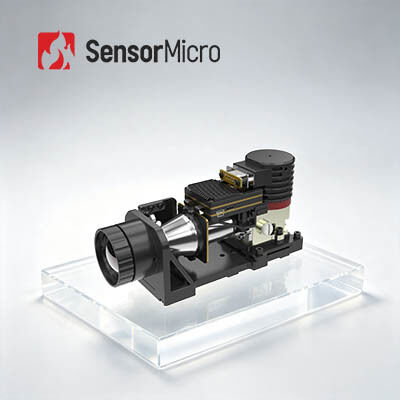

Mô-đun ảnh nhiệt MWIR làm mát với độ phân giải 640x512 và kích thước điểm ảnh 25µm cho độ nhạy cao 10mK NETD

  • Cooled MWIR Thermal Imaging Module with 640x512 Resolution and 25μm Pixel Size for High Sensitivity 10mK NETD
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình GAVIN GC625MC
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Công nghệ Hồng ngoại Tốc độ khung hình 50Hz/100Hz
Nghị quyết 640x512 / 25μm Máy dò hồng ngoại NETD(23oC) 10mK(F2)
Dải quang phổ 3,7 ~ 4,8μm MW Kích cỡ 148×59×81mm
Làm nổi bật

Mô-đun máy ảnh HgCdTe MWIR

,

Mô-đun máy ảnh MWIR 640x512
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun ảnh nhiệt MWIR làm mát 640x512/25µm cho camera nhiệt cầm tay
Tổng quan sản phẩm

Dòng GAVIN GC đại diện cho nền tảng mô-đun hồng ngoại làm mát tiêu chuẩn, có sẵn ở nhiều định dạng độ phân giải, dải sóng và tùy chọn ống kính quang học liên tục. GAVIN GC625MC là một lõi camera hồng ngoại làm mát MWIR cao cấp tích hợp bộ dò MWIR 640×512/25µm.

Với kích thước điểm ảnh lớn 25µm, mô-đun này cung cấp diện tích cảm biến bức xạ hồng ngoại lớn hơn và tỷ lệ tín hiệu trên nhiễu vượt trội so với các sản phẩm cùng định dạng. Được trang bị nhiều thuật toán xử lý ảnh tích hợp, nó mang lại hình ảnh hồng ngoại rõ nét ngay cả trong bóng tối hoàn toàn hoặc điều kiện thời tiết khắc nghiệt.

Tính năng chính
  • Độ phân giải phổ biến, Chất lượng hình ảnh vượt trội - Sử dụng bộ dò hồng ngoại làm mát MWIR 640x512/25µm cho chất lượng hình ảnh ổn định và khả năng tương thích rộng
  • Hiệu suất tín hiệu vượt trội - Kích thước điểm ảnh lớn 25µm mang lại hình ảnh rõ nét hơn và tỷ lệ tín hiệu trên nhiễu (SNR) cao hơn
  • Xử lý ảnh nâng cao - Tích hợp DRC, giảm nhiễu 2D/3D và tăng cường cạnh (EE) cho độ rõ nét vượt trội
  • Độ tin cậy & Độ nhạy cao - Công nghệ ảnh nhiệt làm mát MWIR đảm bảo khả năng thích ứng và tính nhất quán tuyệt vời
  • Độ nhạy nhiệt nổi bật - NETD ≤ 10mK cho phép đo nhiệt độ chính xác
  • Tích hợp dễ dàng & Cấu hình linh hoạt - Hỗ trợ giao diện CameraLink với đầu ra dữ liệu ảnh RAW/YUV và nhiều tùy chọn cấu hình quang học zoom liên tục
Thông số kỹ thuật sản phẩm
Mẫu mã GAVIN GC625MC
Độ phân giải 640x512
Kích thước điểm ảnh 25µm
Bộ làm lạnh RS079
Đáp ứng phổ 3.7µm±0.2µm ~ 4.8µm±0.2µm
NETD bộ dò IR (23℃) 10mK(F2)
Tốc độ khung hình 50Hz/100Hz
Zoom kỹ thuật số Zoom kỹ thuật số liên tục từ 1× đến 8×
Hướng ảnh Lật ngang/Dọc/Chéo
Thuật toán ảnh DRC, Giảm nhiễu ảnh 2D/3D, EE
Video Analog PAL/NTSC
Video kỹ thuật số Tiêu chuẩn: DVP/LVDS/USB2.0@50Hz
Tùy chọn: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Sợi quang đơn mode/Sợi quang đa mode
Đồng bộ hóa ngoài Tiêu chuẩn: LV-TTL
Tùy chọn: RS422/LVDS
Giao tiếp Tiêu chuẩn: USB2.0/LV-TTL
Tùy chọn: RS422/CAN/USB3.0/GigE
Nguồn cấp 24V±4V
Công suất tiêu thụ ổn định (23℃) ≤18W
Thời gian làm mát (23℃) ≤9 phút
Kích thước (mm) 148×59×81
Trọng lượng (g) ≤730
Nhiệt độ hoạt động -40℃~+71℃
Tùy chọn ống kính 40mm/F2
Ứng dụng công nghiệp

Mô-đun camera nhiệt hồng ngoại GAVIN GC625MC được sử dụng rộng rãi trong nhiều lĩnh vực bao gồm kiểm tra không phá hủy (NDT), giám sát môi trường, giám sát tầm xa, nghiên cứu khoa học và nhiều ứng dụng công nghiệp khác nhau.

Dịch vụ tiêu chuẩn hóa
  • Tài liệu đầy đủ - Hướng dẫn sử dụng sản phẩm, hướng dẫn cài đặt và tài liệu tham khảo lựa chọn để triển khai liền mạch
  • Hỗ trợ phát triển & Kiểm thử - Kiểm thử tích hợp mẫu, đánh giá hiệu suất và xác minh thông số
  • Bộ công cụ phát triển nâng cao - SDK, API, thuật toán và công cụ gỡ lỗi để tích hợp sâu
  • Hỗ trợ kỹ thuật từ xa - Hỗ trợ 24/7 với phản hồi nhanh chóng và giải quyết kịp thời các vấn đề quan trọng
  • Bảo hành toàn diện - Phụ tùng chính hãng và tuân thủ quy trình nghiêm ngặt để khôi phục hiệu suất tối ưu
Câu hỏi thường gặp
Làm thế nào để chọn độ phân giải bộ dò hồng ngoại phù hợp?
Việc lựa chọn phụ thuộc vào yêu cầu ứng dụng cụ thể và cân nhắc ngân sách của bạn. Đối với các ứng dụng cơ bản mà chất lượng hình ảnh không quá quan trọng, bộ dò có độ phân giải thấp hơn (120x90, 256x192, 400x300) có thể đủ. Đối với các ứng dụng yêu cầu độ rõ nét cao, chẳng hạn như giám sát từ xa, nên sử dụng bộ dò có độ phân giải cao hơn như 1280x1024.
Làm thế nào để chọn màu giả phù hợp cho ảnh nhiệt?

Bảng màu xám-trắng phù hợp hơn cho các đối tượng có sự chênh lệch nhiệt độ nhỏ.

Bảng màu đỏ và xanh hoạt động tốt nhất để xác định các điểm sự cố trong cảnh.

Màu đỏ sắt đóng vai trò là bảng màu tiêu chuẩn cho ngành điện.

Lưu ý: Các phép đo nhiệt độ thực tế không thay đổi bất kể lựa chọn bảng màu.

Làm thế nào để chọn ống kính camera nhiệt hồng ngoại phù hợp?

Ống kính tiêu chuẩn - Phù hợp cho các đối tượng thông thường ở khoảng cách thích hợp

Ống kính tele - Lý tưởng cho các đối tượng tương đối nhỏ được nhìn từ khoảng cách xa

Ống kính góc rộng - Tốt hơn để xem chi tiết đối tượng ở khoảng cách gần

Ống kính macro - Được thiết kế cho các đối tượng rất nhỏ ở khoảng cách gần, chẳng hạn như mạch chip
