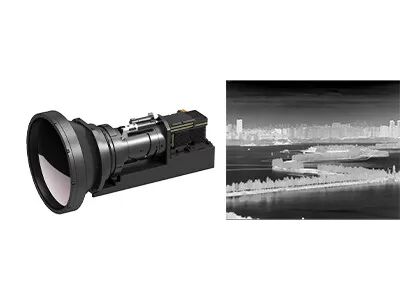

Mô-đun máy ảnh nhiệt nhỏ gọn GAVIN615B Core 640x512 / 15μm MCT MWIR

  • GAVIN615B Compact Thermal Camera Core 640x512 / 15μm MCT MWIR Camera Module
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình GAVIN615B
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 / 15μm NETD ≤20mK
Dải quang phổ 3,7 ~ 4,8μm MW Tỷ lệ khung hình 50Hz / 100Hz
Kích thước 125x92x67mm Cân nặng ≤650g
Điểm nổi bật

Lõi máy ảnh nhiệt GAVIN615B

,

Mô-đun máy ảnh 640x512 MWIR

,

Lõi máy ảnh nhiệt MCT
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun máy ảnh MWIR làm mát GAVIN615B



GAVIN615B Nhỏ gọn tiêu thụ điện năng thấp 640x512 / 15μm Mô-đun máy ảnh làm mát MCT MWIR



Mô tả Sản phẩm



GAVIN615B là một mô-đun hình ảnh nhiệt sóng giữa được làm mát được phát triển bởi Global Sensor Technology (GST).Nó bao gồm một đầu dò HgCdTe MWIR IR 640x512 / 15µm với bộ làm lạnh RS046, thiết bị điện tử phần cứng và các thuật toán xử lý hình ảnh khác nhau cũng được nhúng để hiển thị hình ảnh nhiệt sắc nét và rõ ràng.



Được cấu hình với máy làm lạnh RS046, GAVIN615B có kích thước rất nhỏ gọn, kích thước 125x92x67mm và trọng lượng dưới 650g.Đó là mức tiêu thụ điện năng ổn định ở mức thấp nhất là 12w.Với giao diện cameralink tiêu chuẩn công nghiệp, máy ảnh hồng ngoại hoặc bộ tích hợp hệ thống có thể thiết kế hoặc tích hợp máy ảnh hoàn chỉnh của riêng họ một cách dễ dàng dựa trên mô-đun hình ảnh nhiệt GAVIN615B.



Những đặc điểm chính



- Độ nhạy cao, NETD≤20mK

- Phát hiện phạm vi dài

- Tốc độ khung hình có thể điều chỉnh

- Tích hợp dễ dàng vào hệ thống



Thông số sản phẩm



Người mẫu GAVIN615B
Hiệu suất máy dò hồng ngoại
Nghị quyết 640x512
Pixel Pitch 15μm
Cryocooler RS046
Dải quang phổ 3,7μm ～ 4,8μm MW
Thời gian làm mát (20 ° C) ≤7 phút
NETD (20 ° C) ≤20mK
Đang xử lý hình ảnh
Tỷ lệ khung hình 50Hz / 100Hz
Chế độ làm mờ Tuyến tính / Biểu đồ / Hỗn hợp
Zoom kỹ thuật số × 1 / × 2 / × 4
Hướng hình ảnh Theo chiều ngang / dọc / Lật theo đường chéo
Thuật toán hình ảnh NUC / AGC / IDE
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn J30JZ 25 chân
Video tương tự PAL
Video kĩ thuật số 16bit RAW / YUV: Đầu ra DVP / Cameralink 16bit
Đồng bộ hóa bên ngoài Đồng bộ hóa ngoài khung: Mức RS422
Liên lạc RS422, 115200b / giây
Nguồn cấp 20 ~ 28VDC
Tiêu thụ điện năng ổn định 12W
Kích thước (mm) 125 × 92 × 67
Cân nặng ≤650g
Nhiệt độ hoạt động -40 ° C ~ + 60 ° C
Độ lớn rung Rung: Vận chuyển tốc độ cao gắn trên xe GJB
Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần
Ống kính quang học
Ống kính tùy chọn Thu phóng liên tục
60 ~ 240mm / F4
15 ~ 300mm / F4
21 ~ 420mm / F4
35 ~ 690mm / F4



Ứng dụng công nghiệp



Mô-đun camera hồng ngoại nhiệt GAVIN615B được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.



Mô-đun máy ảnh nhiệt nhỏ gọn GAVIN615B Core 640x512 / 15μm MCT MWIR 0



Giới thiệu về GST Infrared



Mô-đun máy ảnh nhiệt nhỏ gọn GAVIN615B Core 640x512 / 15μm MCT MWIR 1

Câu hỏi thường gặp



1. Ảnh nhiệt hồng ngoại là gì?

Trong tự nhiên, mọi vật có nhiệt độ cao hơn độ không tuyệt đối (- 273 ℃) đều có thể bức xạ tia hồng ngoại.Bằng cách sử dụng đầu dò camera hồng ngoại để đo sự chênh lệch nhiệt độ bức xạ hồng ngoại giữa mục tiêu và nền, bạn có thể nhận được các hình ảnh hồng ngoại khác nhau, còn được gọi là hình ảnh nhiệt.



2. Đầu báo hồng ngoại hoạt động như thế nào?

Bức xạ hồng ngoại do mục tiêu phát ra đi vào phạm vi cảm biến của đầu báo nhiệt, sau đó đầu dò hồng ngoại chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể được quan sát bởi mắt thường.



3. Ưu điểm của đầu báo hồng ngoại làm mát là gì?

Đầu dò mặt phẳng tiêu điểm hồng ngoại được làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi bộ làm mát chống nhiễu của máy dò (ddc).Nó có độ nhạy cao và có thể phân biệt sự chênh lệch nhiệt độ tinh vi hơn so với đầu báo hồng ngoại không được làm mát.Nó có thể phát hiện, xác định và nhận dạng các đối tượng ở phạm vi rất xa, khoảng hơn mười km.Cấu trúc của đầu báo được làm mát rất phức tạp dẫn đến chi phí tương đối cao hơn so với đầu báo không được làm mát.
